磨床用牵引辊料斗输送总成结构

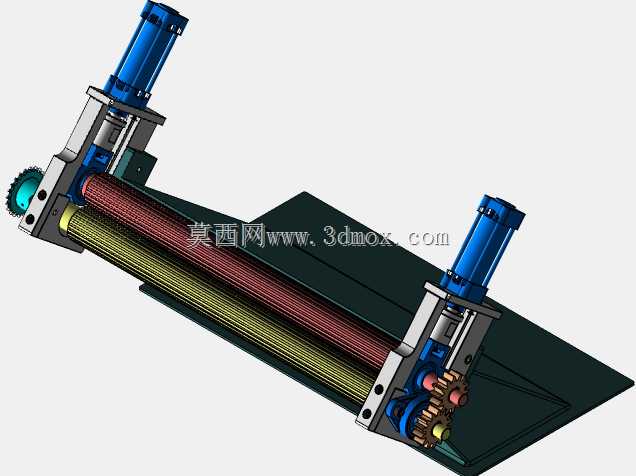

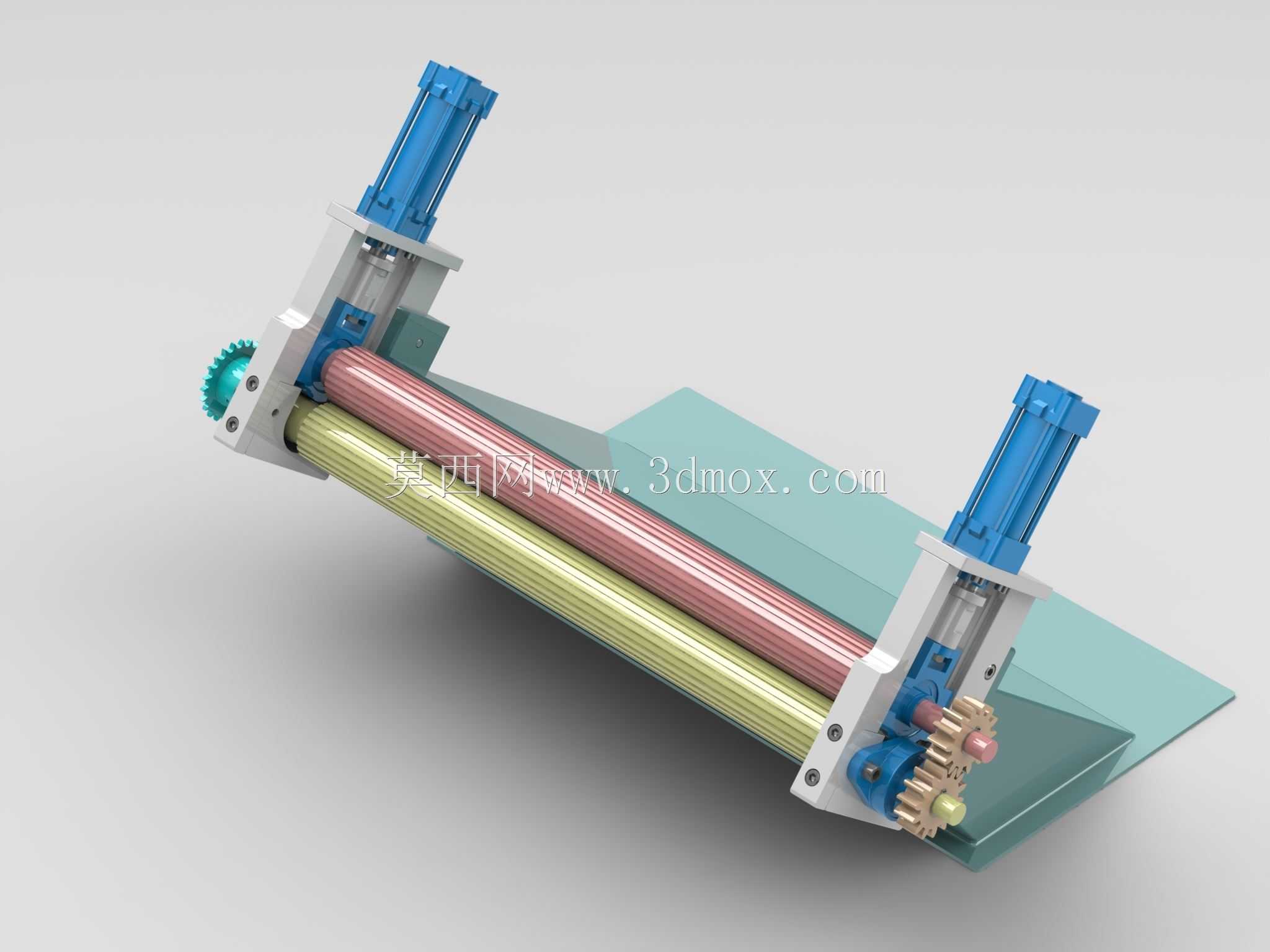

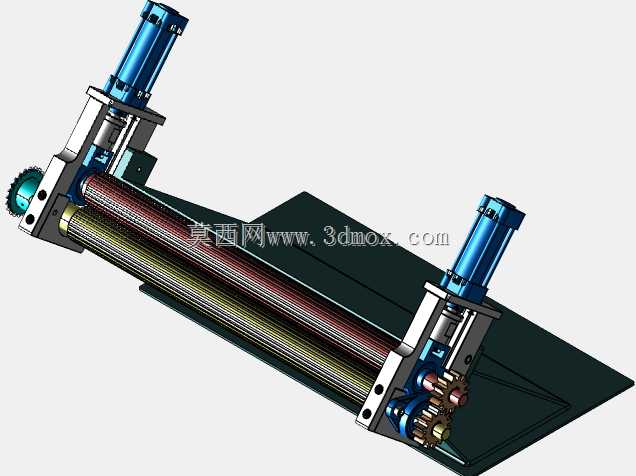

这套牵引辊料斗总成主要配套平面磨床、外圆磨床等金属磨削加工设备的上料工位，承担待加工工件的平稳输送与进给导向作用，在轴承套圈、小型轴类零件的批量磨削生产线中应用十分广泛。从结构布局来看，总成采用双辊平行排布设计，两根牵引辊分别做表面防滑处理，一根为光面硬质镀铬辊，另一根为带轴向防滑槽的聚氨酯包胶辊，二者通过侧端的啮合齿轮实现同步反向转动，可根据待加工工件的厚度调整辊间间隙，调整动作由两侧对称布置的气缸驱动滑座沿导轨滑移完成，无需额外工具即可快速适配不同规格的工件进料需求。料斗部分采用倾斜式导料板设计，导料板与牵引辊的出料端保持15度倾角，板体做表面抛光处理降低工件滑动阻力，可承接从上游排序机构送出的待磨工件，将其平稳导入两辊之间的牵引间隙，避免工件进料时出现卡滞、磕碰划伤的问题。设计过程中优先考虑了磨床工位的安装边界，整体总成的安装基面预留了标准T型槽安装孔位，可直接固定在磨床工作台的进料侧，横向安装宽度控制在常规中小型磨床的工作台面宽度范围内，纵向伸出长度不会干涉磨床的砂轮进给行程与防护门开合动作。两侧的传动齿轮组采用外置式布局，齿轮啮合位置预留了润滑脂加注空间，日常维护时无需拆解主体结构即可完成润滑保养，气缸的气路接口统一布置在总成后侧，可与车间现有压缩空气管路快速对接，气路配置了节流阀可调整辊缝开合速度，避免动作过快冲击工件表面。牵引辊的转动动力可根据生产线配置选择，既可以通过同步带对接磨床本身的进给动力输出轴，也可以单独加装伺服电机驱动实现独立的进料速度调节，辊体的两端采用带座轴承支撑，轴承座与滑座之间设置了调整垫片，可补偿长期运行后的辊体平行度误差，保证工件输送过程中不会出现偏斜，避免磨削后工件出现锥度超差的问题。导料板的下端设置了可调式挡边，可根据工件的直径或宽度调整挡边间距，保证工件沿辊体轴向居中进料，整套结构没有复杂的异形零件，大部分零部件都采用通用标准件，加工制造成本低，后期更换易损件十分便捷，适配多数中小型磨床的自动化上料改造需求，安装调试时仅需保证辊面与磨床工作台面的平行度误差在0.02mm以内，即可满足常规磨削加工的进料精度要求。
