热成型生产线用可调式高度支撑调节装置

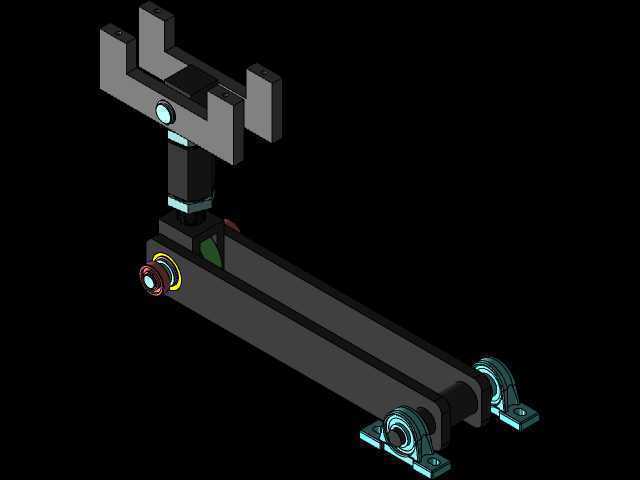

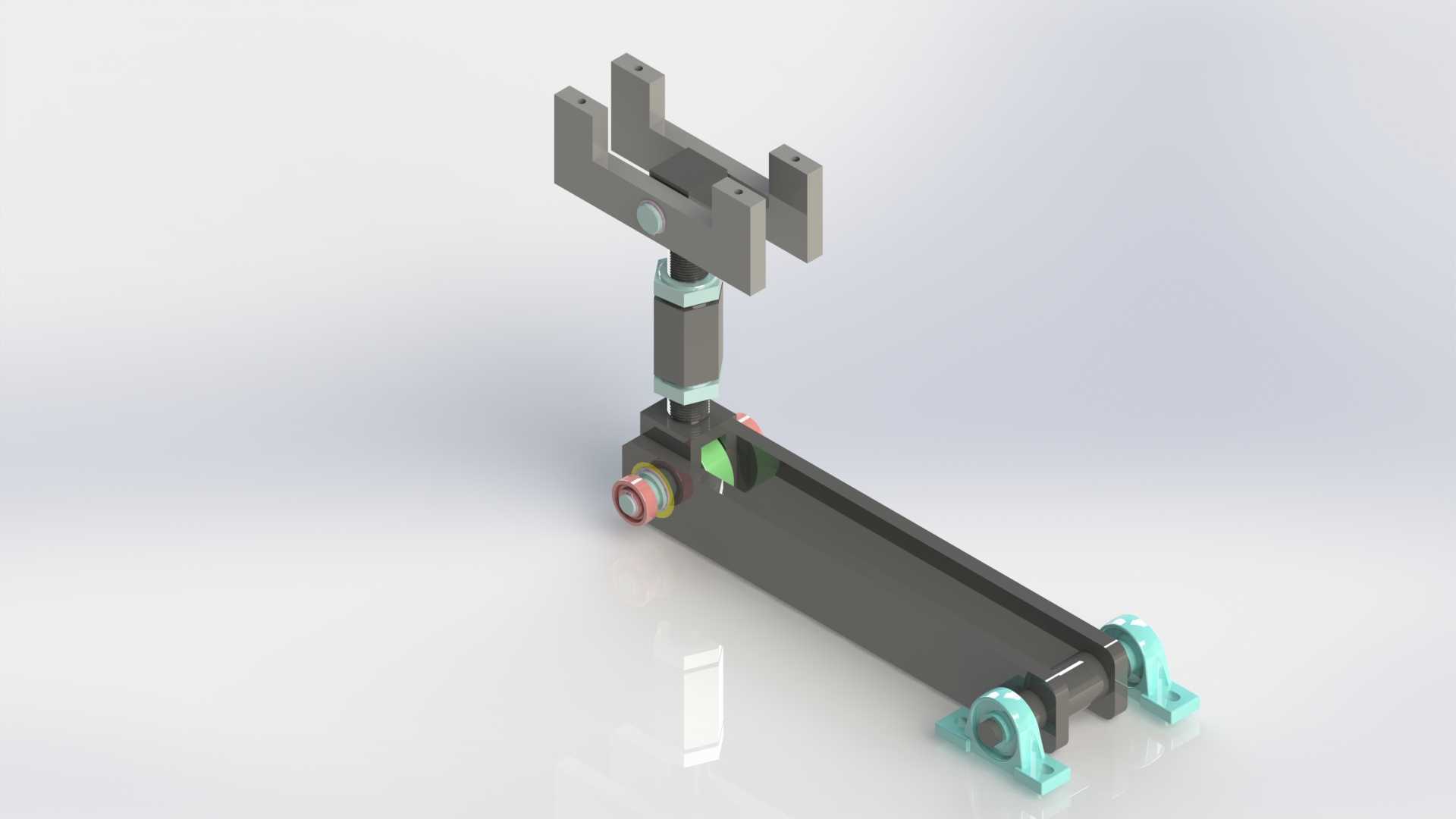

　　在热成型加工产线的工位布局中，这类高度调节装置是衔接上下工序工装、适配不同成型件定位需求的核心支撑组件，常布置于热成型机出料端的接驳工位、成型模具的辅助支撑点位，以及片材传输线的高度差过渡段，用来抵消不同批次工装的安装高度差，补偿长期运行带来的结构沉降，保证热成型件在传输、定型、取件环节的位置精度，避免因高度不匹配导致的成型件变形、取件卡滞、定位偏移等生产问题。从结构设计逻辑来看，该装置采用了底部滑移安装座加中部升降调节杆加顶部叉形夹持端的三段式布局，底部的长条形安装座预留了两组带衬套的铰接安装孔，可直接固定在型材机架的预设槽位上，安装座的滑移行程覆盖了常规热成型工位的横向调节需求，无需额外加工转接板即可完成快速装调，

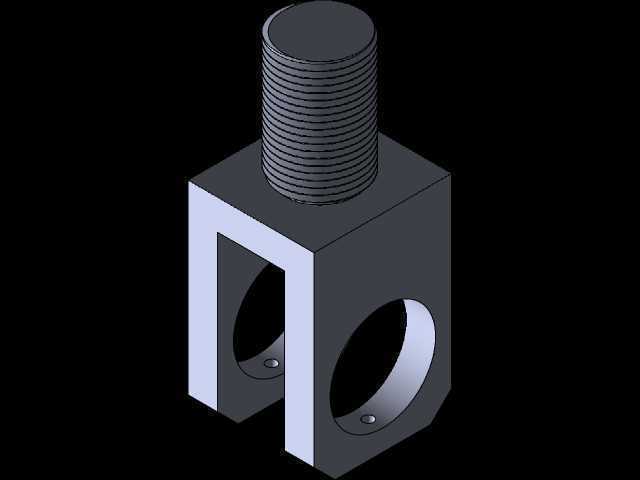

　　安装座内部集成了锁紧结构，调节到位后可通过侧部的锁紧旋钮固定横向位置，避免生产过程中受振动出现滑移。中部的升降调节段采用了双螺母防松的螺纹调节结构，调节杆表面做了硬化处理，长期反复调节也不会出现螺纹磨损导致的间隙晃动，调节段外侧设置了防尘护套，可阻挡热成型工位的塑料碎屑、粉尘进入螺纹配合面，减少日常维护的频次，调节行程覆盖了热成型产线常见的120mm高度差调整范围，单装置的额定支撑载荷可达80kg，可满足中小型热成型件的辅助支撑需求。顶部的叉形夹持端做了开口式设计，可直接卡接配套的定位销、支撑轴或者工装压头，叉口两侧预留了锁紧螺钉孔，装夹配套工装时无需额外焊接或者钻孔，直接通过螺钉锁紧即可完成固定，

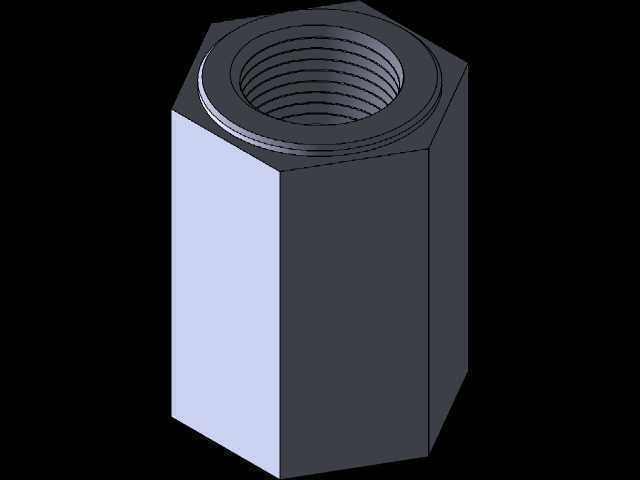

　　叉形结构的开口尺寸适配行业通用的16mm直径工装轴，可直接和市面上多数热成型工装配件兼容，减少定制配件的成本。在实际安装调试过程中，需要先将底部安装座的铰接孔与机架安装位对齐，穿入铰接螺栓后先不锁死，根据工位的实际支撑需求横向滑动安装座到预设位置，锁紧侧部的横向固定旋钮后，再转动中部的调节螺母调整顶部支撑端的高度，调整时可配合百分表打表检测顶部支撑面的水平度，高度调整到位后拧紧调节段的双锁母，防止设备运行振动导致螺纹松动，最后在顶部叉形端安装对应的支撑头或者定位块，完成整个装置的装调。该装置的整体外形采用窄长式布局，宽度方向尺寸控制在80mm以内，可在密集排布的工装工位之间灵活布置，不会和相邻的传输机构、取件机械手产生运动干涉，

　　安装座底部做了平面度处理，和型材机架安装面的贴合间隙不超过0.05mm，保证支撑的稳定性。不同于常规的固定式支撑块，该调节装置可适配多规格热成型产品的生产需求，换产时无需整体更换支撑工装，仅需调整横向位置和支撑高度即可适配新产品的定位要求，大幅缩短换产调试的时间，在中小型吸塑成型、热压定型、片材热弯等加工场景中，这类可调支撑装置可替代多套定制高度的固定支撑块，减少工装备件的存储成本，同时也能补偿设备长期运行后机架变形、工装磨损带来的位置偏差，保证长期生产过程中的产品精度稳定性。设计时还考虑了热成型工位的环境特性，所有外露结构件均采用了耐腐蚀的表面处理工艺，可耐受工位周边的高温辐射、少量脱模剂喷淋的腐蚀环境，铰接位置的衬套采用自润滑材质，长期运行无需定期加注润滑脂，降低日常运维的工作量。
