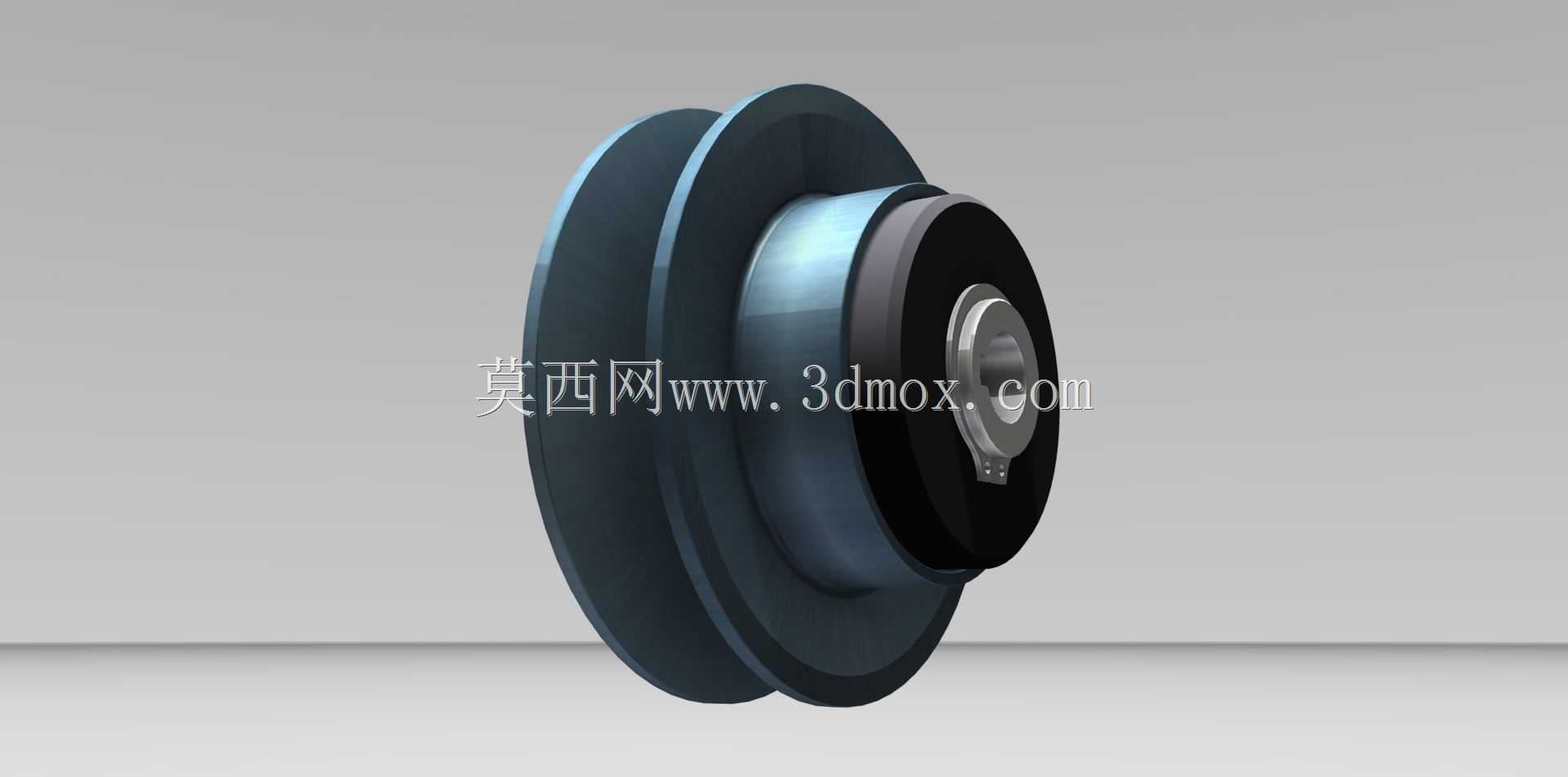

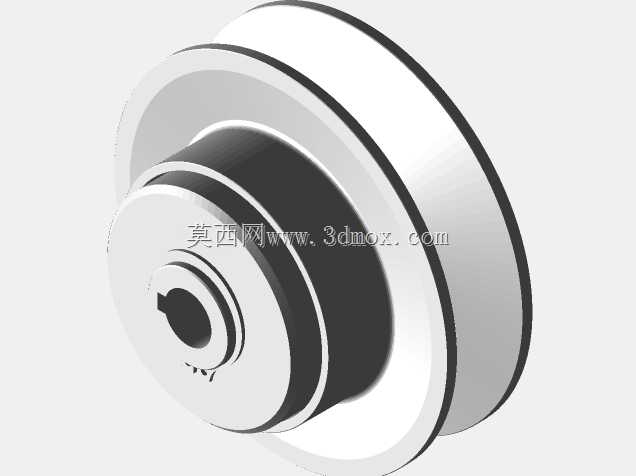

带弹簧回位结构的可变速皮带滑轮

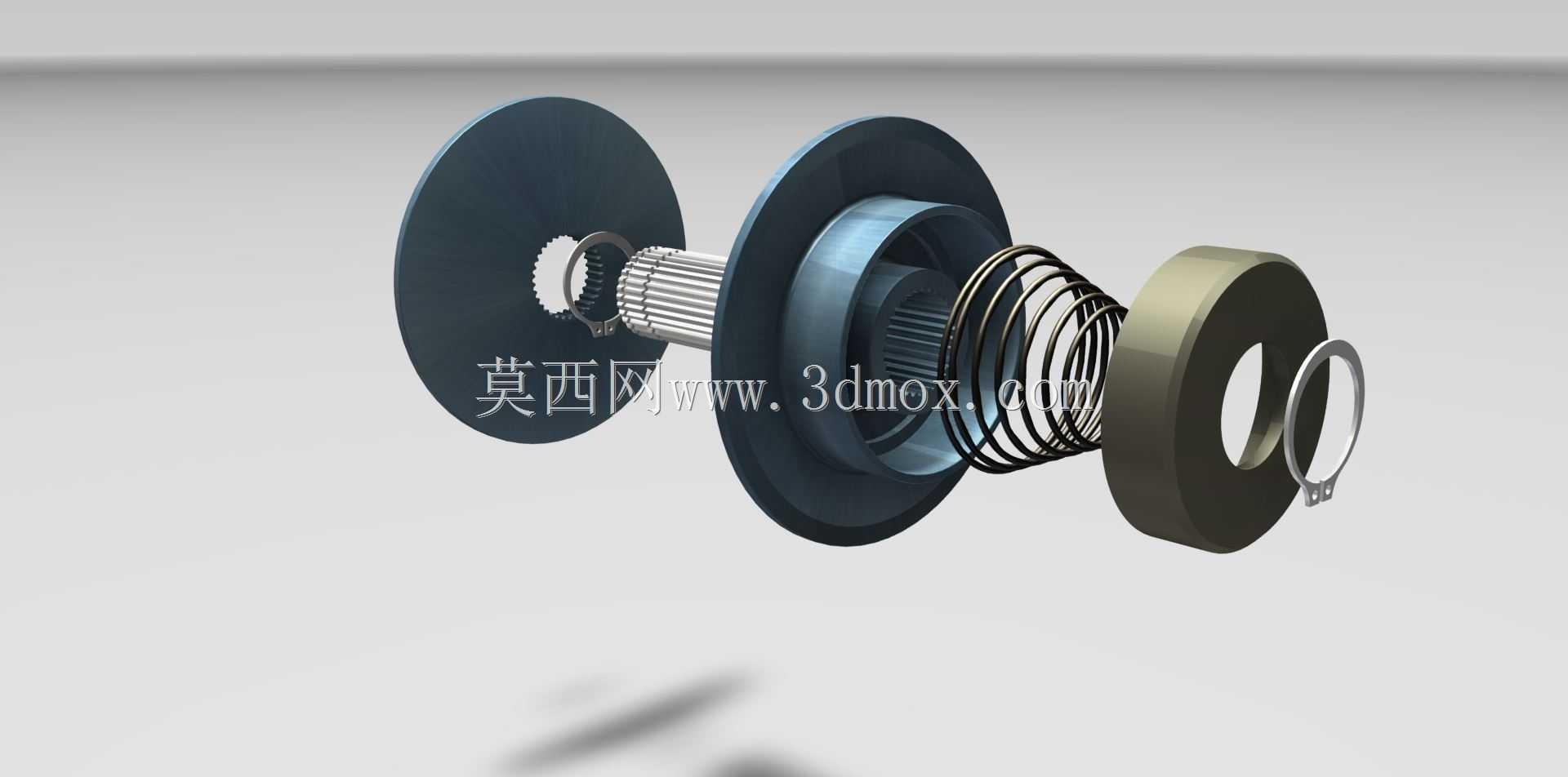

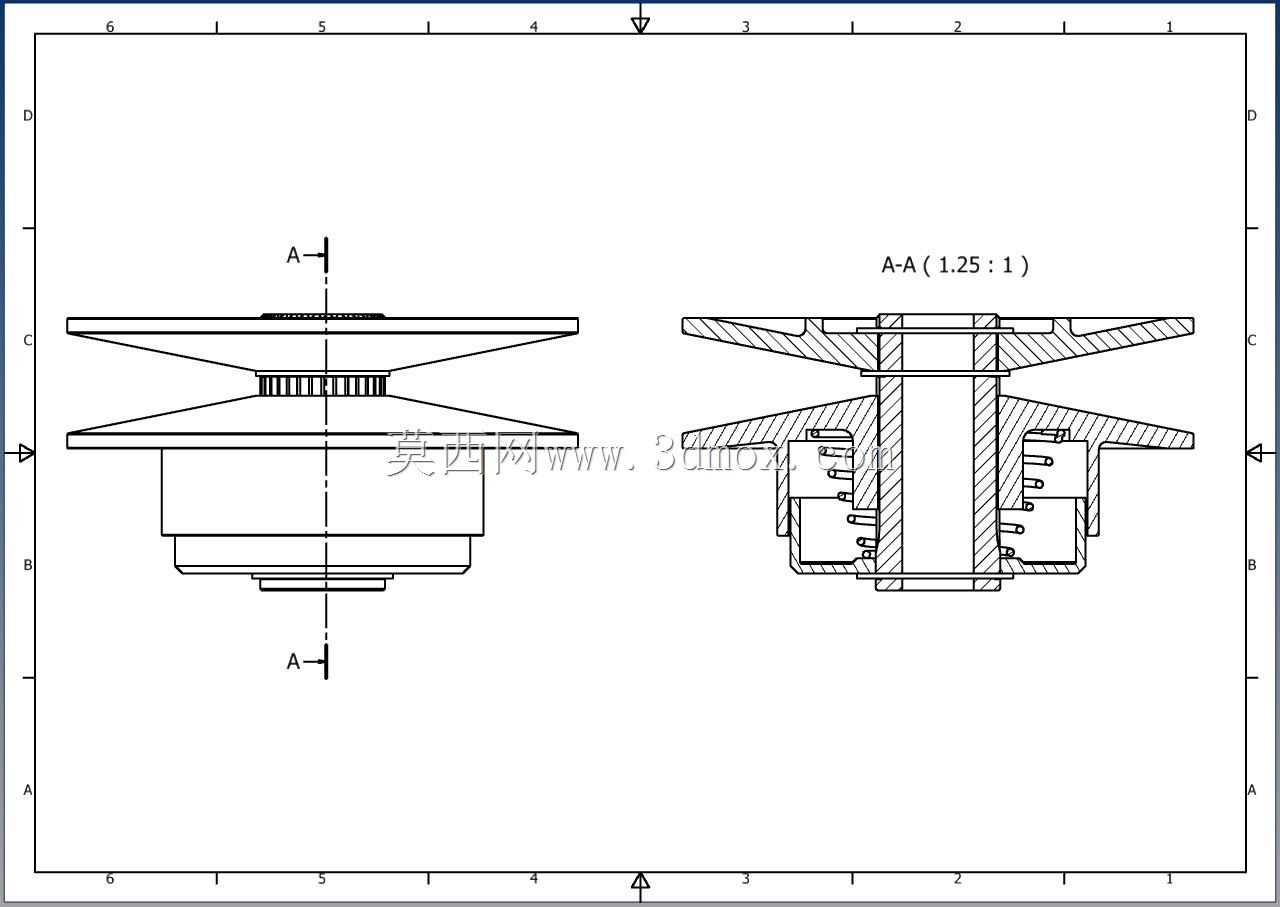

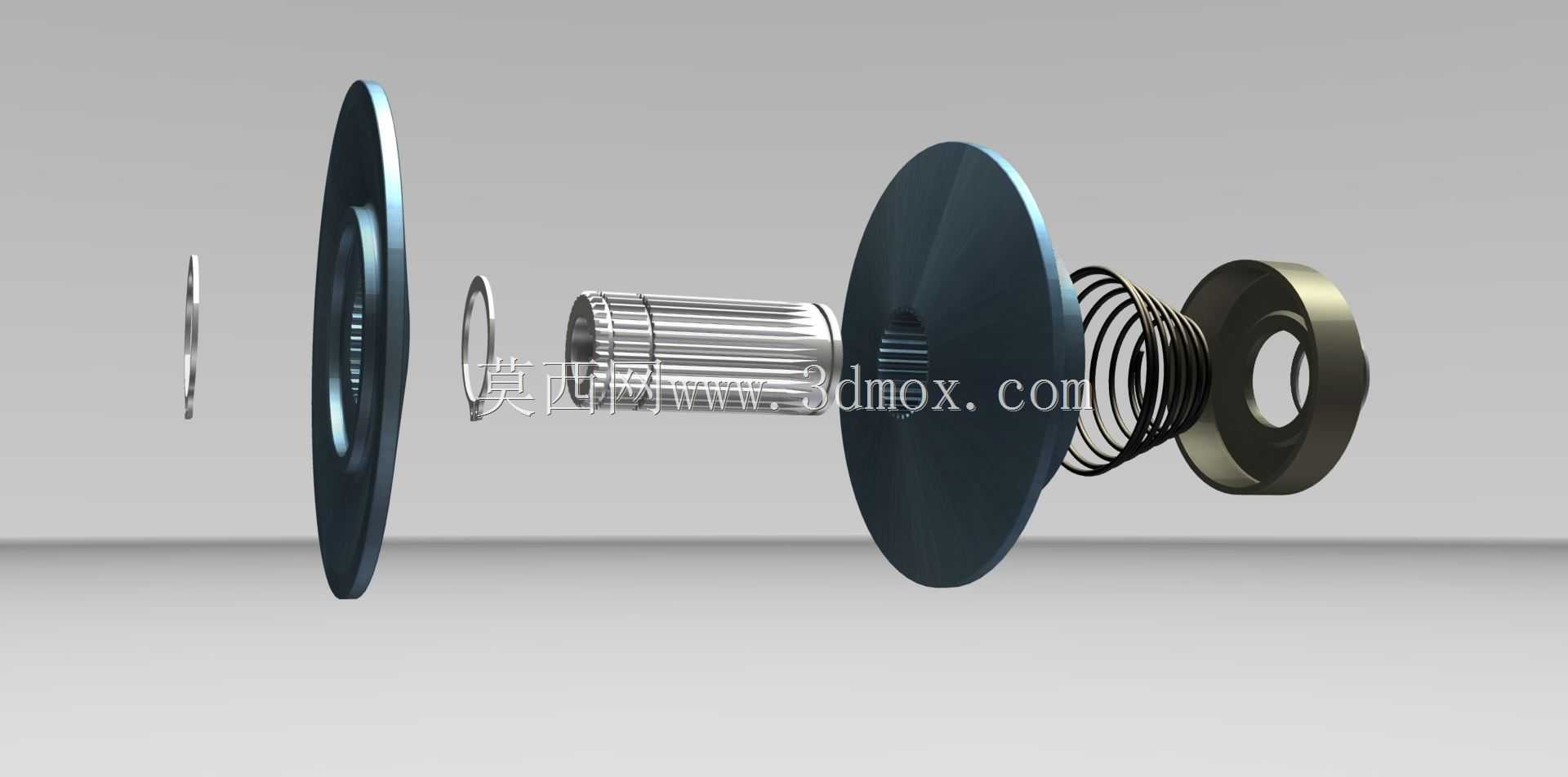

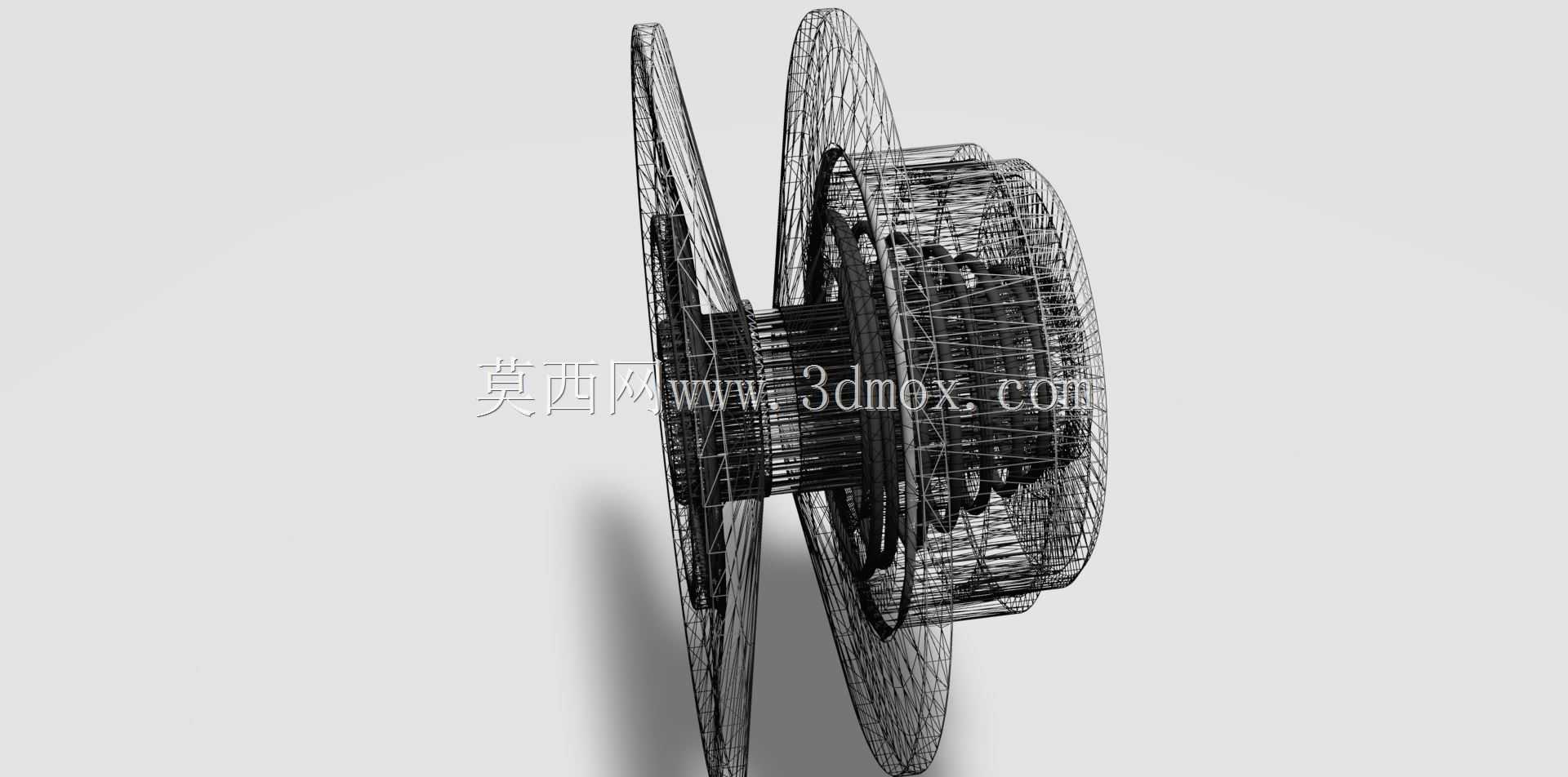

这款带弹簧回位结构的可变滑轮，主要面向工业传动系统中的皮带变速传动场景，可广泛适配轻工输送设备、小型动力传输机组、纺织机械、农用小型机具等需要在运行中调整传动比的设备单元，替代传统固定直径皮带轮无法灵活调速的短板，在不更换皮带、不拆解传动链路的前提下即可实现输出转速的动态调整，适配不同工况下的负载转速需求。从实际用途来看，该滑轮主要承担传动过程中的动力传递与速比切换功能，当需要调整输出端转速时，可通过改变滑轮与皮带接触的有效工作直径，调整主动端与从动端的传动比，实现转速的升高或降低；侧方法兰配套的弹簧结构则承担回位复位功能，当调速外力撤除后，弹簧可推动法兰回到初始位置，让滑轮恢复初始传动直径，保证传动状态的稳定复位，避免调速后出现档位卡滞、皮带松弛打滑的问题。从功能特性来看，除弹簧部件为示意性结构外，其余所有部件均按照实际加工装配精度设计，各部件之间的配合间隙、装配公差均符合机械传动件的常规设计要求，滑轮轮槽的表面弧度、粗糙度设计均匹配标准三角带的接触角度，可保证皮带与轮槽的接触面积充足，传动过程中不会出现过度磨损、打滑丢转的问题；弹簧的预紧力参数经过匹配设计，既可以保证回位动作顺畅无卡滞，也不会因为预紧力过大导致调速操作阻力过高。从设计思路来看，这款滑轮采用了分体式轮盘加侧压法兰的结构，将传统固定槽宽的皮带轮改为可调整槽宽的活动结构，当侧方法兰受外力轴向移动时，轮槽的有效工作直径会随着槽宽变化而改变，皮带在轮槽内的嵌入深度随之变化，以此实现传动比的连续调整；弹簧布置在法兰与轮体的安装腔体内，不额外占用滑轮的外部安装空间，整体结构紧凑，不会与周边的传动护罩、机架部件产生干涉。从外形尺寸与安装边界来看，该滑轮的轮体外径、中心安装孔位均按照常规皮带传动的安装尺寸设计，中心轴孔可适配标准直径的传动转轴，键槽尺寸符合通用传动件的配合标准，可直接替换同安装规格的固定皮带轮进行升级改造，不需要对原有设备的安装机架、转轴结构进行额外改动；滑轮整体轴向厚度控制在常规安装空间范围内，侧面弹簧腔的外径不超过轮体最大外径，安装时仅需保证轴向预留出法兰移动的行程空间即可，不会额外增加传动单元的整体占用空间，适配原有设备的改造升级需求。
