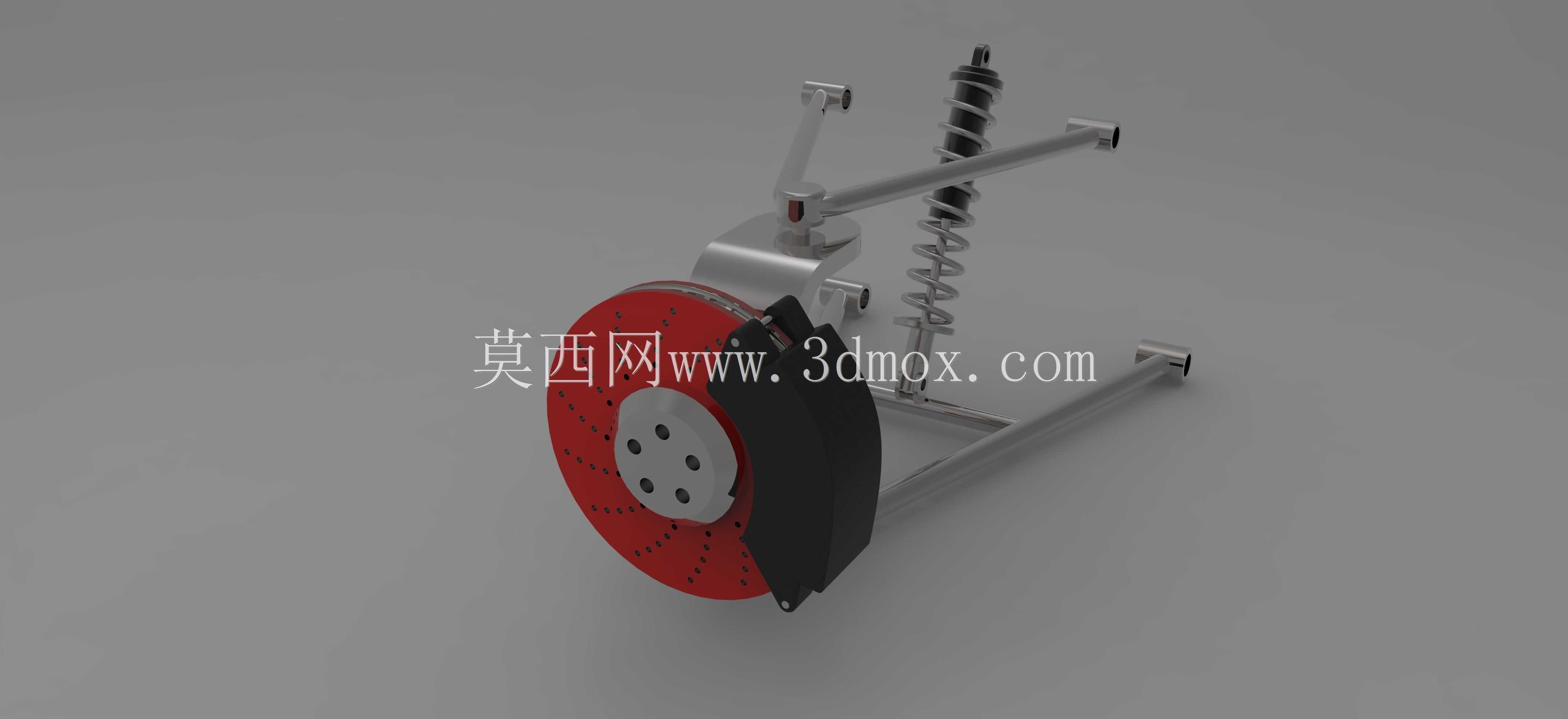

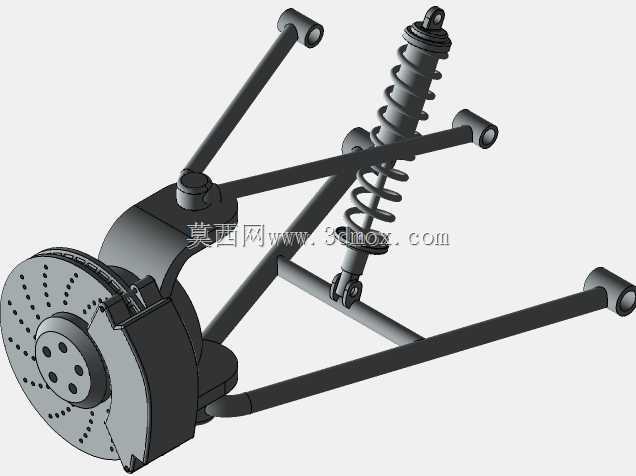

汽车双横臂独立悬架带制动盘总成结构

这套结构主要应用于乘用车辆、轻型越野车辆的前轮悬挂系统，是底盘行驶系统中承担车轮定位、载荷传递、震动过滤的核心部件，适配追求操控稳定性的车型配置，可在车辆过弯、经过颠簸路面时维持车轮与地面的最佳接触角度，减少轮胎偏磨，提升行驶抓地力与转向精准度。整套结构集成了上下横臂、螺旋弹簧与减震器总成、转向节、通风制动盘、制动卡钳等核心部件，各部件之间通过铰接衬套连接，可实现多自由度的可控摆动。上横臂长度略短于下横臂，这种不等长设计是经过运动学校核确定的，能够在车轮上下跳动时主动补偿车轮外倾角的变化，让轮胎接地面始终保持合理的接地面积，避免过弯时轮胎侧偏刚度下降。螺旋弹簧与筒式减震器采用倾斜布置的方式，既可以最大化利用轮拱内部的安装空间，又能将路面传递的垂直冲击转化为弹簧的往复形变，通过减震器的阻尼作用快速衰减震动，避免余震传递到车身影响驾乘舒适性。转向节作为连接上下横臂、制动总成、车轮轮毂的核心枢纽，采用高强度铸铝材质打造，在保证结构强度的前提下降低了簧下质量，提升悬挂的响应速度。通风制动盘采用大直径设计，内置通风散热风道，搭配浮动式制动卡钳，能够在连续制动场景下快速散发热量，避免热衰减带来的制动力下降问题。整套结构的安装边界充分考虑了量产车型的轮拱空间布局，上下横臂的铰接点位置经过多轮运动仿真验证，不会在车轮最大跳动行程、最大转向角度下与周边车架、轮拱内衬发生运动干涉，各铰接点预留了标准衬套安装位，可直接适配对应车型的副车架安装接口，减震器上端预留了塔顶安装固定位，制动卡钳预留了制动管路接口与转向拉杆连接位，能够完整还原实车的装配关系，可用于底盘结构教学、悬挂运动原理演示、新车底盘方案前期验证等场景，清晰展示双横臂悬架的工作逻辑与各部件的配合关系。
