深沟球滚动轴承工业机械传动结构

　　在各类旋转传动设备中，这类滚动轴承是应用覆盖范围极广的基础支撑部件，从普通的民用电机、输送辊道，到工业减速机、机床主轴、泵阀传动端，甚至家用家电的旋转结构中，都能见到它的身影。它的核心作用是承接旋转轴运行过程中的径向载荷，同时也可承受一定比例的双向轴向载荷，通过内圈、外圈之间滚动体的滚动摩擦替代传统滑动摩擦，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损速率，让整套旋转机构的运行精度保持更稳定，维护周期得到有效延长。

　　从结构设计逻辑来看，这类轴承的内圈通常与旋转轴采用过盈配合随轴同步转动，外圈则与设备的轴承座孔采用过渡或小间隙配合起到固定支撑作用，中间的保持架会将滚动体均匀分隔在滚道圆周上，避免滚动体之间直接接触产生额外摩擦与碰撞，同时引导滚动体在滚道内平稳循环滚动。滚道的曲率设计经过严谨匹配，与滚动体的接触角控制在合理区间，既保证载荷能够均匀传递到套圈受力面，又不会因为接触应力过大造成早期点蚀失效。

　　在实际选型与安装适配过程中，需要重点关注几个关键边界参数：首先是轴承的内径尺寸，这一参数直接决定了适配轴径的范围，安装时轴的配合面粗糙度、圆柱度公差必须符合对应精度等级的要求，过盈量过大容易造成内圈胀裂、运转游隙过小引发温升过高，过盈量不足则会出现内圈跑圈、配合面磨损打滑的问题。其次是轴承的外径与宽度尺寸，这两个参数决定了轴承座安装孔的加工尺寸与轴向定位空间，外圈与座孔的配合需要根据载荷方向、转速高低做针对性调整，当内圈旋转、外圈固定的常规工况下，外圈配合可适当偏松，若存在外圈旋转、载荷方向随转动变化的工况，则需要适当提升外圈的配合过盈量。

　　安装过程中还要注意轴承的清洁度控制，装配前需要去除配合面的毛刺、铁屑与油污，避免硬质杂质进入滚道内部造成滚动体与滚道的压痕损伤，压装时需要采用专用工装均匀施力于对应套圈端面，禁止通过滚动体传递压装力，否则会直接造成滚道压伤、保持架变形。润滑方式的选择也直接影响轴承的使用寿命，低速重载工况可选用润滑脂填充，填充量控制在轴承内部空腔的三分之一到二分之一即可，过量填充反而会造成运转过程中搅油阻力过大、温升异常；高速工况则更适合采用油润滑，通过循环油路带走运转产生的热量，同时带走磨损产生的微小金属碎屑，持续维持滚道接触面的润滑状态。

　　在日常设备运维中，这类轴承的运行状态可以通过运转声音、外壳温升、振动值几个维度做判断，正常运转状态下声音均匀平稳，没有异常的冲击声与尖锐摩擦声，外壳温升在稳定运行后不会超过环境温度四十摄氏度，若出现周期性异响、温升骤升的情况，需要及时停机检查是否存在润滑失效、游隙异常、滚道点蚀或者安装对中偏差的问题，避免故障进一步扩大造成轴系抱死、相关传动部件损坏的连锁问题。

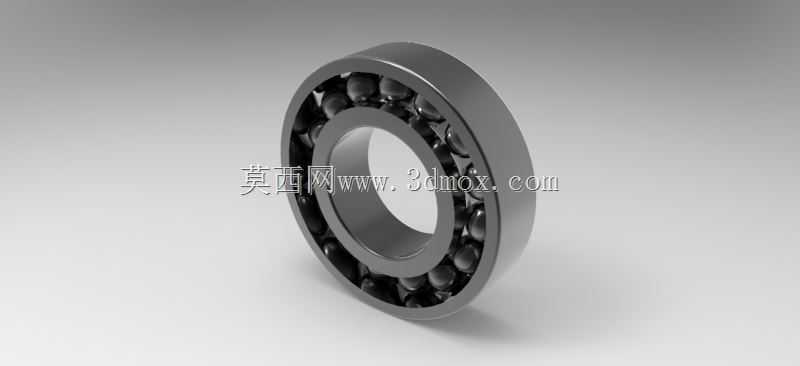

　　从三维建模的角度来看，还原这类轴承结构时需要重点保证滚道曲率、滚动体直径与数量、保持架兜孔间隙的尺寸准确性，装配关系上要体现滚动体与内外滚道的相切接触状态，保持架与滚动体之间预留合理的活动间隙，不能出现过定位或者干涉的情况，这样的模型在后续做设备装配仿真、运动干涉检查、工程图导出时才能具备实际参考价值，为后续的整机结构设计、安装工位规划提供准确的尺寸依据。
