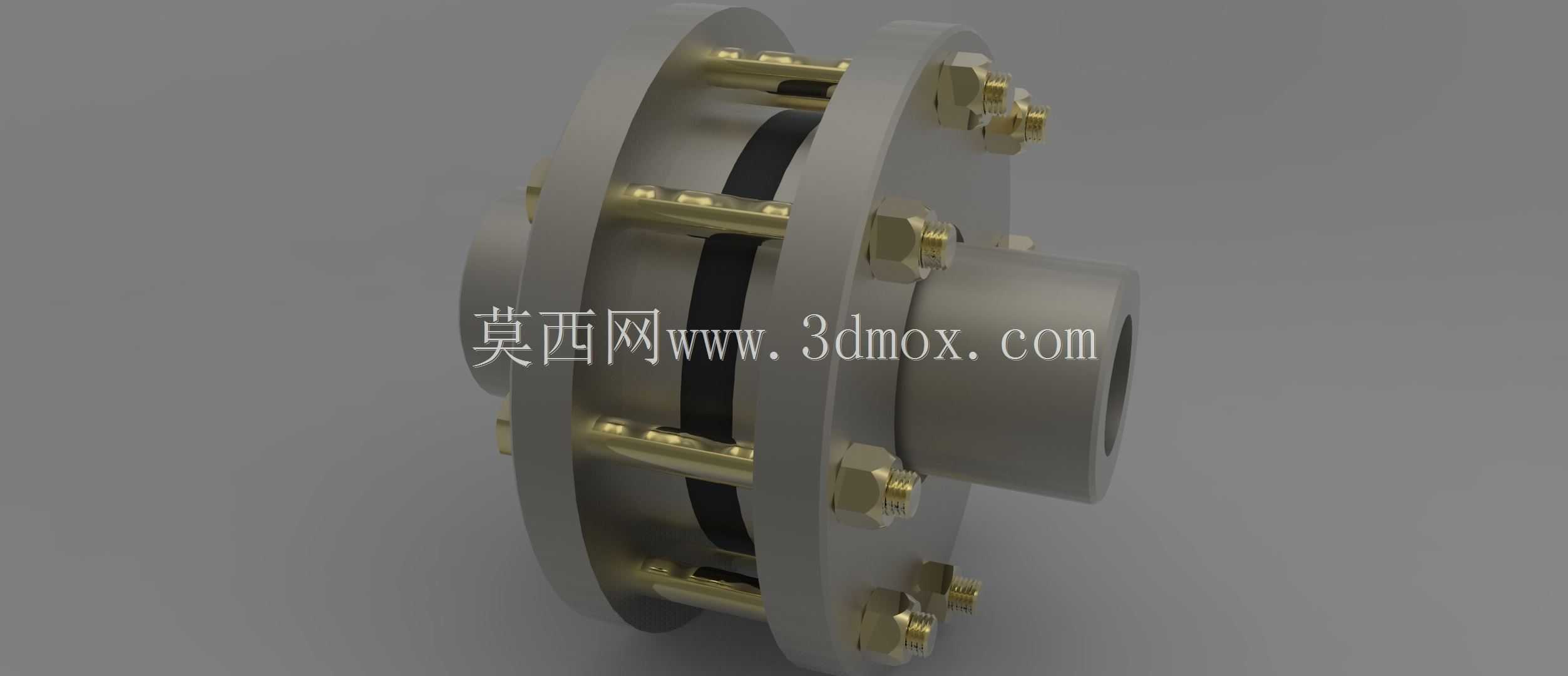

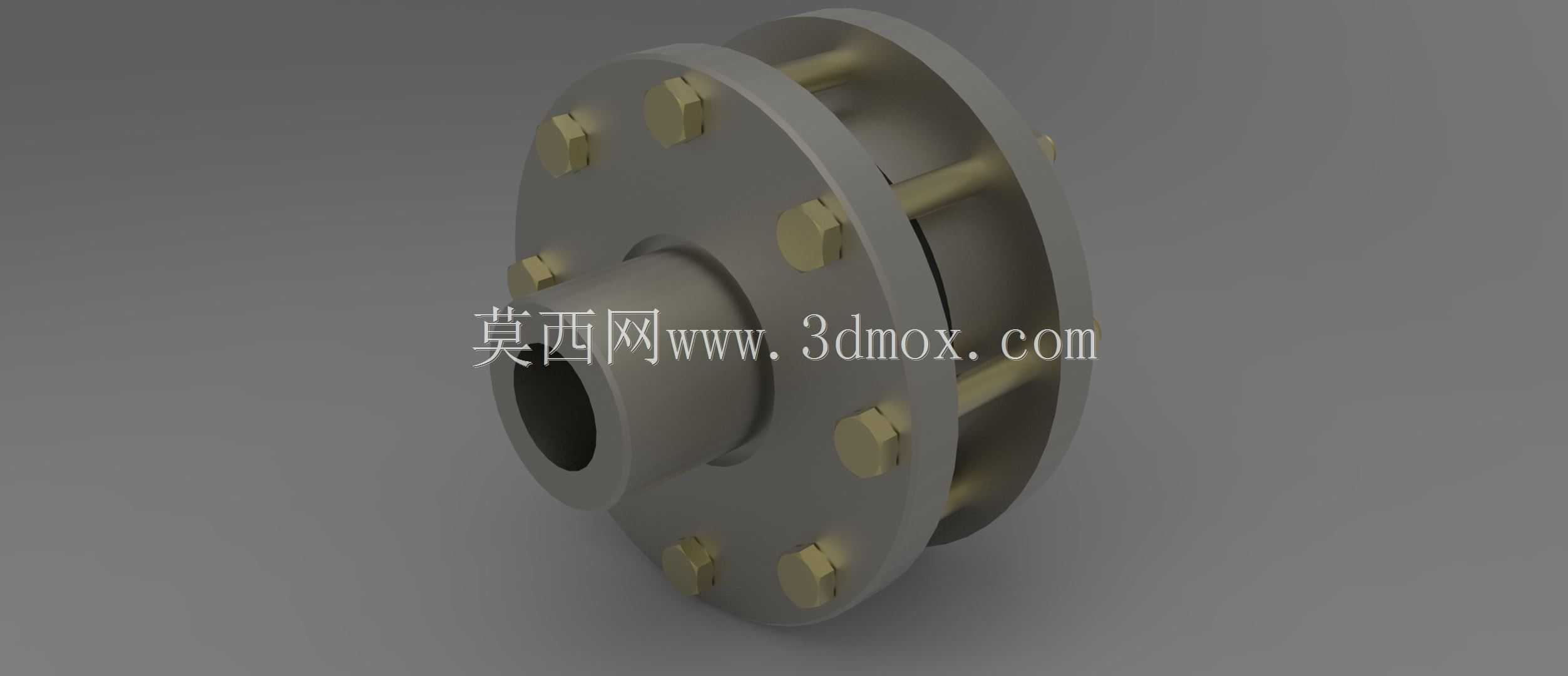

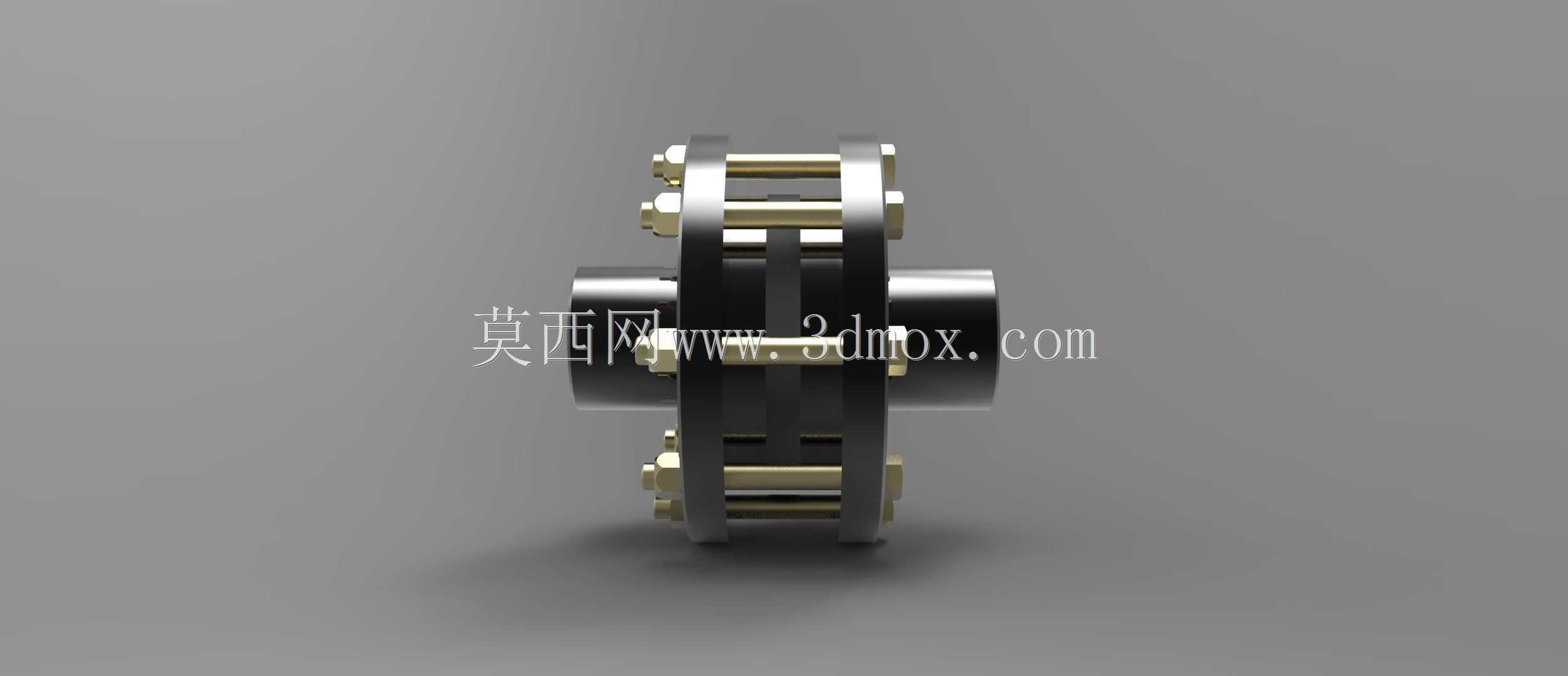

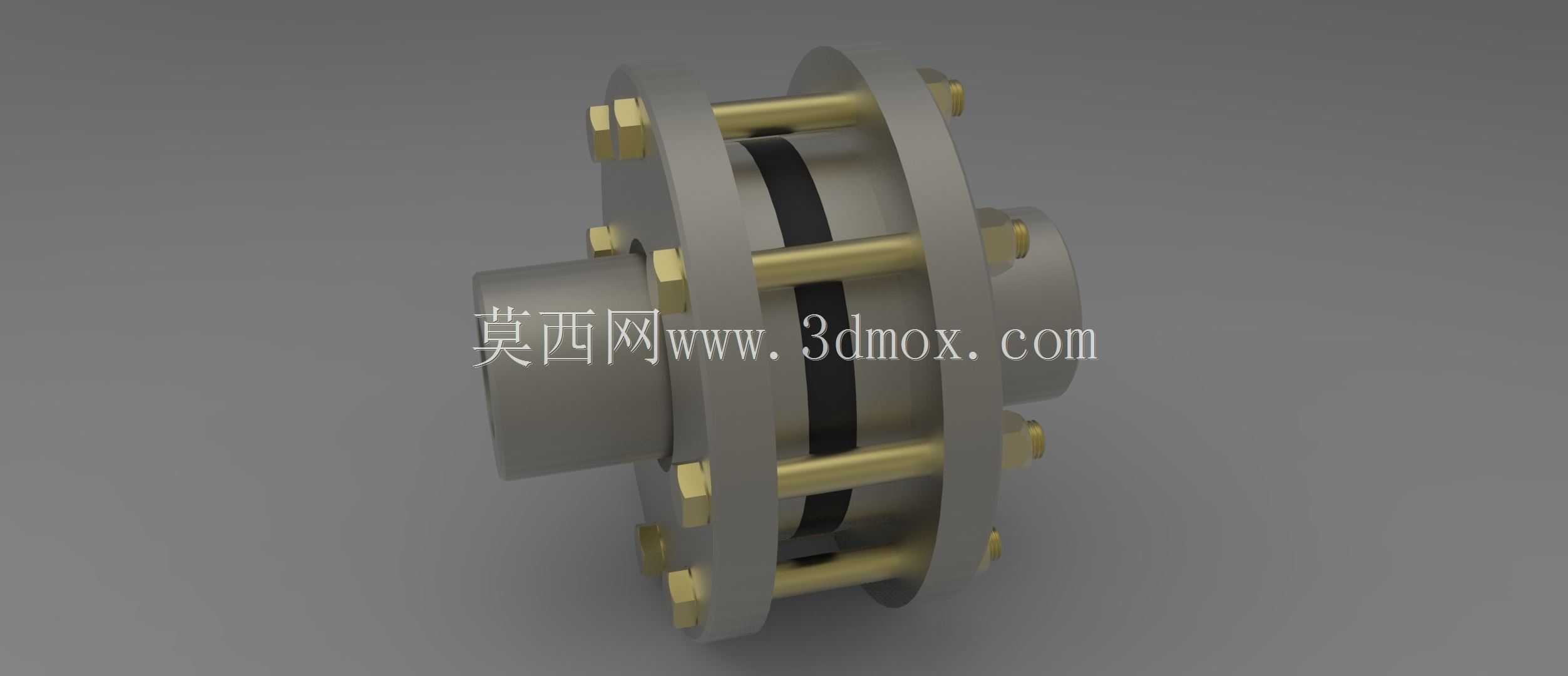

U-PVC-PP涂层钢制对夹式法兰连接件

该连接件采用两片带颈钢制法兰盘对夹布置，中间夹持密封结构，周向均布多组螺栓螺母施加预紧力，形成刚性管路对接界面。法兰基体为钢制，表面覆有U-PVC与PP复合涂层，主要用于有防腐要求的化工、给排水、水处理或酸洗工艺管路中，能够在输送弱酸、弱碱及腐蚀性介质时降低金属基体与介质直接接触造成的电化学腐蚀风险。

从实际使用看，这类结构常见于泵阀进出口、设备接管段以及不同材质管道之间的过渡位置。相比整体塑料法兰，钢制骨架在螺栓预紧、承压能力和抗外力变形方面更有优势；相比裸钢法兰，涂层又能改善内壁及外露面的耐蚀表现。对夹式布置使两片法兰分别与两侧管道或设备端口定位，再通过贯穿螺栓同步锁紧，安装时需要控制螺栓对角紧固顺序，避免单侧受力导致密封面偏压、涂层局部压伤或法兰盘翘曲。

模型在结构表达上保留了工程选型时较关注的边界要素：两端圆柱颈用于与管道或设备接口形成配合基准，法兰盘外缘留出扳手操作空间，螺栓孔按圆周分布并与螺母、螺栓实体对应，便于在三维装配中检查干涉、核对孔位跨距以及评估拆装空间。密封区域位于两法兰之间，设计时应结合介质压力、温度和密封材料确定压缩量，涂层厚度也会影响实际配合尺寸，不能只按钢件名义尺寸建模。

外形尺寸方面，需重点确认法兰外径、螺栓孔中心圆直径、通孔数量与孔径、颈部长度及对接端直径。这些尺寸决定了它能否在既有管系中安装，也决定了相邻阀门、弯头、支吊架和设备壳体之间是否留有足够净距。若布置在狭窄机架内，还应复核螺母外侧到周边结构的扳手回转空间，以及管道轴向补偿量是否会额外推压法兰面。

建模思路上，先以回转体建立法兰盘与颈部主体，再按节圆阵列螺栓孔和紧固件，最后处理中间密封件与涂层包覆关系。涂层不宜仅作为颜色表现，在关键配合面应体现其厚度对孔径、密封面高度和颈部外径的影响。对于结构设计人员，该模型可直接用于管路布置校核、紧固件规格匹配和防腐方案沟通；对于设备选型人员，则可借助其直观判断安装边界、维护空间以及与相邻标准件的适配性。
