工业控制用红帽金属按钮开关三维建模

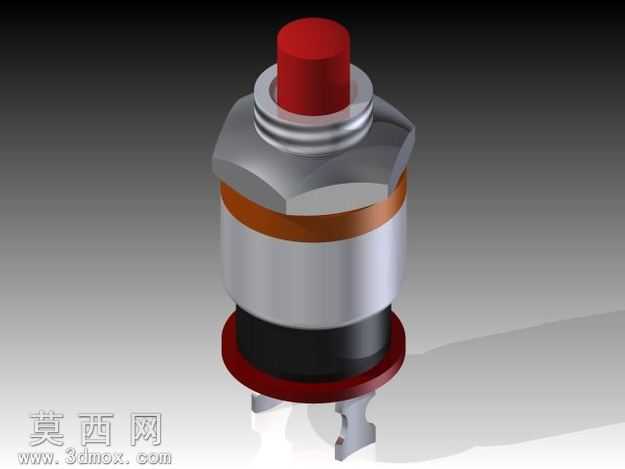

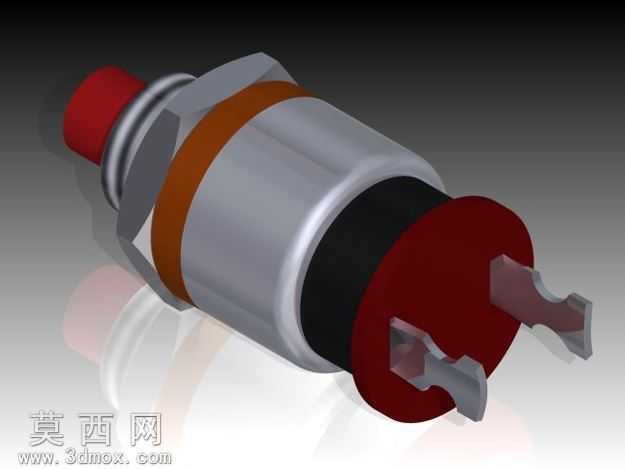

本作品为一款小型工业控制按钮开关的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体装配，保证各部件的配合间隙、装配层级完全符合实物的生产装配逻辑。模型整体为圆柱式安装结构，顶部为醒目的红色按压操作帽，采用哑光红色塑料材质，建模时对操作帽的边缘做了微小圆角处理，还原实际产品的注塑工艺特征，避免尖锐棱角的安全隐患。操作帽下方为金属锁紧螺纹段，采用镀锌金属材质，表面做了螺纹特征的精细化建模，还原螺纹的牙型轮廓，同时搭配六角锁紧螺母结构，方便用户将开关固定在设备面板上，螺纹段与下方主体壳体之间设置了橙色密封胶圈，建模时还原了橡胶材质的弹性质感，用于实现面板安装后的防尘防水密封效果。开关主体中段为亮面镀铬金属壳体，表面做了金属反光材质的渲染处理，还原金属机加工后的光洁质感，壳体下方设置黑色绝缘基座，采用哑光黑色工程塑料材质，用于隔绝带电部件与安装面板，基座下方为两个对称的快插接线引脚，引脚为镀锡铜材质，建模时还原了引脚的卡扣结构，方便导线快速插接固定。渲染阶段采用工作室环境光，搭配柔和的阴影效果，清晰展现各部件的材质差异与结构层次，同时对各零件的配合面做了干涉检查，确保模型无结构干涉，可直接用于虚拟装配验证、产品宣传渲染、电气控制柜的虚拟布局设计等场景。整个模型结构紧凑，还原了小型按钮开关的典型结构特征，各部件的尺寸比例符合常规工业按钮的设计规范，既可以作为电气设计的元件库素材，也可以用于机械结构教学中典型按压式控件的结构展示。
