四联动螺旋升降支撑调节装置

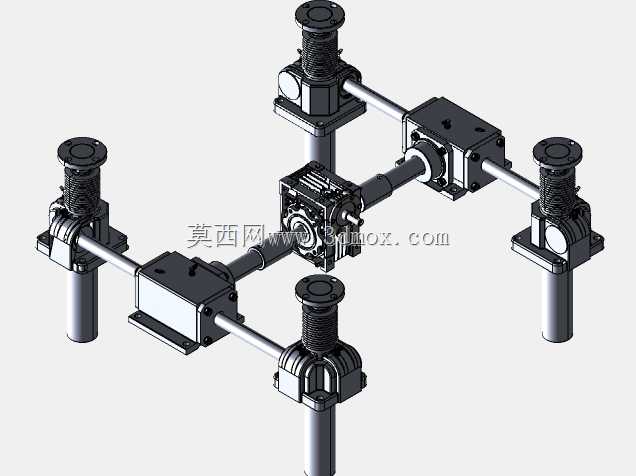

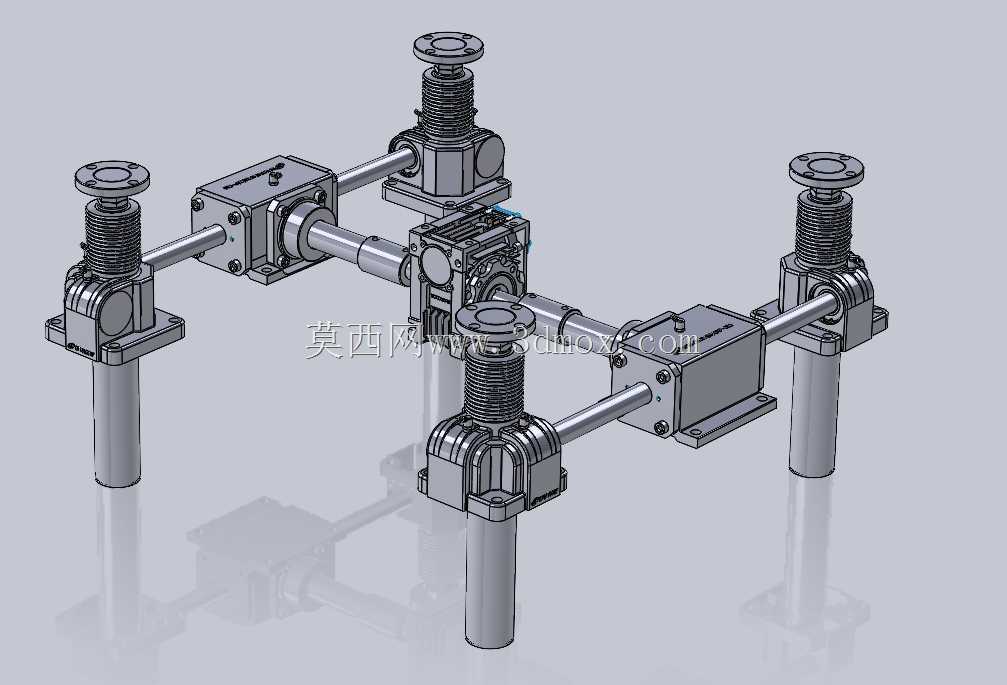

该四联动螺旋升降支撑调节装置，主要面向工业生产中需要同步平稳升降、精准调平的重载作业场景，常见于大型自动化生产线工位高度适配、重型工装夹具的水平校准、精密检测设备的支撑调平、大型物料承载平台的高度调节等场景，能够替代传统单点独立调节的支撑结构，解决多支撑点升降不同步带来的平台倾斜、卡滞、载荷分布不均等痛点。装置整体采用四点分布式布局，四根立式螺旋升降立柱通过横向传动轴与中间换向传动箱串联，单动力输入即可实现四个支撑点的同步升降动作，传动链中采用锥齿轮换向结构配合齿轮齿条传动副，将输入的旋转运动平稳转换为立柱的直线升降运动，传动效率高，反向自锁性能优异，在承载状态下不会出现自主下滑移位，无需额外加装锁止机构即可保障支撑稳定性。设计阶段充分考虑了重载工况下的结构强度需求，每根升降立柱的顶部都设置了法兰式支撑盘，可通过螺栓与被支撑平台底面刚性连接，底部为一体式圆柱支撑脚，接触面积充足，可适配不同材质的安装地面，降低局部压强避免地面压损。横向传动轴采用等直径高强度合金钢结构，传动箱壳体为一体式铸造成型，内部齿轮副经过啮合精度优化，运行过程中传动间隙小、噪音低，多支撑点同步误差可控制在极小范围内，保障升降过程中平台始终保持水平状态。安装边界上，四根立柱的中心距可根据实际承载平台的尺寸进行适配调整，横向传动轴支持定制长度，整体结构模块化程度高，可根据使用需求扩展为更多支撑点的联动升降系统，也可搭配不同功率的驱动单元适配从轻载精密调平到重载物料举升的不同载荷需求，装置整体外形规整，无外凸的尖锐结构，安装时无需复杂的预埋工序，直接放置于安装基面固定即可投入使用，日常维护仅需定期对传动副加注润滑脂即可长期稳定运行，能够大幅降低多支撑点调平作业的操作难度，提升工位调节的效率与精度。
