8毫米孔径斜置式轴保持架结构设计

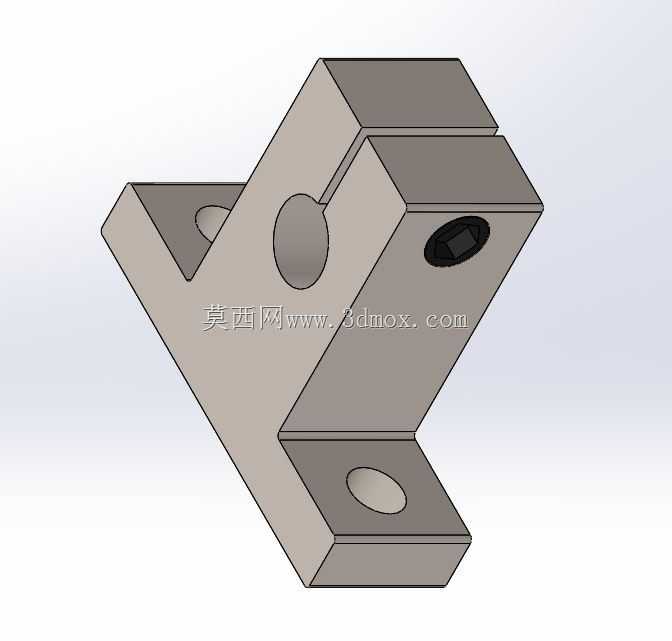

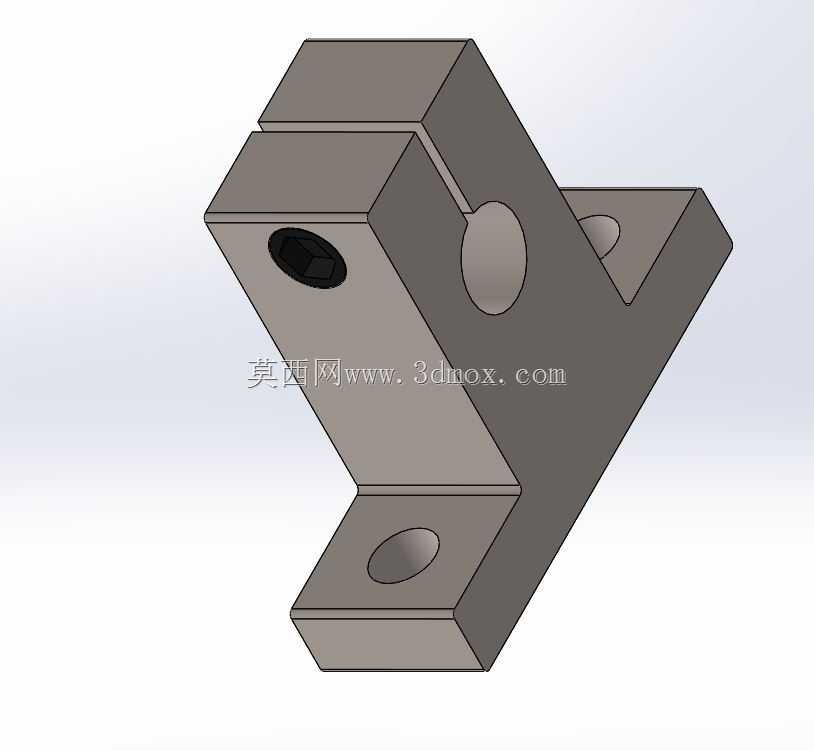

这款轴保持架主要应用于需要对直径8毫米的光轴、导杆类传动件进行侧向斜置支撑的机械装配场景，常见于小型自动化执行机构、桌面级运动设备、非标工装夹具的传动链路中，承担轴件的径向限位、姿态固定与载荷传导作用，避免轴件在往复运动、回转作业过程中出现径向窜动、姿态偏移或受力变形的问题，保障传动链路的运行精度与结构稳定性。从功能特性来看，该保持架采用一体式折弯式块状结构设计，主体为斜向设置的支撑立板，上下两端分别延伸出水平安装翼板，立板中部开设直径8毫米的轴孔用于穿入待支撑的轴件，轴孔边缘做了倒角过渡处理，既可以降低轴件穿装时的剐蹭磨损，也能在轴件运转过程中留存少量润滑脂空间，减少轴件与架体的摩擦损耗。上下翼板各开设一个同轴的沉头安装孔，可通过内六角螺栓将架体整体固定在设备安装基面，沉头结构能够保证螺栓安装后头部不突出翼板表面，避免与周边运动部件产生干涉。立板侧部额外开设的内螺纹孔可用于安装紧定螺钉，穿入轴孔后能够对轴件进行轴向锁止，防止轴件在作业过程中出现轴向窜动，适配需要固定轴件轴向位置的装配需求。在设计思路上，这款保持架充分考虑了小空间斜向支撑的安装需求，整体结构没有冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，立板与翼板之间采用大圆角过渡，既可以消除机加工过程中的应力集中问题，提升架体的抗载荷能力，也能避免尖锐边角对装配人员造成划伤。从安装边界来看，该保持架的上下翼板处于平行状态，安装基面为平面即可完成装配，斜向立板的倾斜角度经过精准核算，能够保证穿装后的轴件处于预设的倾斜角度，适配需要斜向布置传动杆的设备结构，整体外形轮廓规整，安装时不需要额外预留过大的操作空间，翼板上的安装孔间距经过标准化设计，可直接适配常规的安装基面孔位，不需要现场二次打孔改孔，能够有效缩短设备的装配调试周期。架体的轴孔与安装孔之间的位置公差经过严格管控，能够保证轴件安装后的同轴度与位置精度，避免因架体加工误差导致轴件出现卡滞、偏磨的问题，适配高速轻载的传动作业场景。
