气动三角并联抓取作业机械装置

该气动三角并联机构主要面向轻工制造领域的高速分拣、小件搬运、定点上下料作业场景，常见于食品包装流水线、电子元器件装配工位、小型五金件分拣产线中，可替代人工完成重复性高、节拍要求快的物料转移作业，适配洁净度要求较高、作业空间紧凑的生产环境。设备以压缩空气作为动力源，相较于伺服电驱的并联设备，具备响应速度快、结构自重轻、维护成本低、过载自动保护的特性，在短行程高速往复作业场景下具备更高的投入产出比。

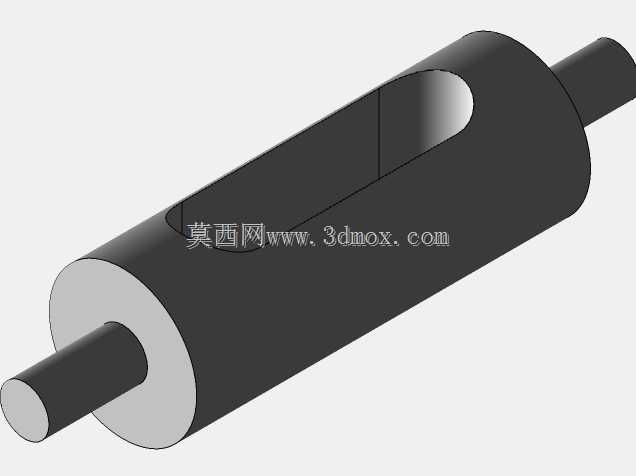

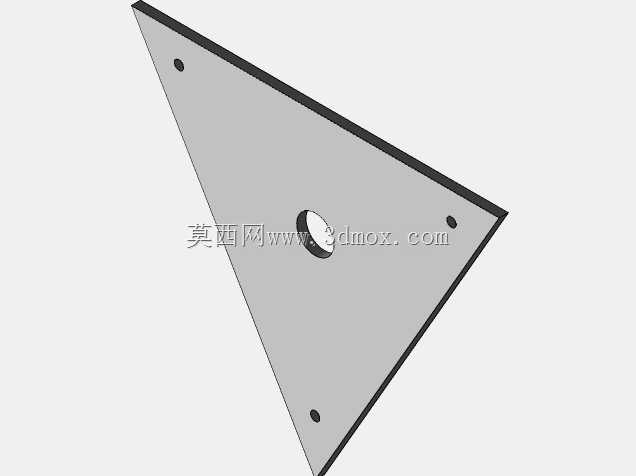

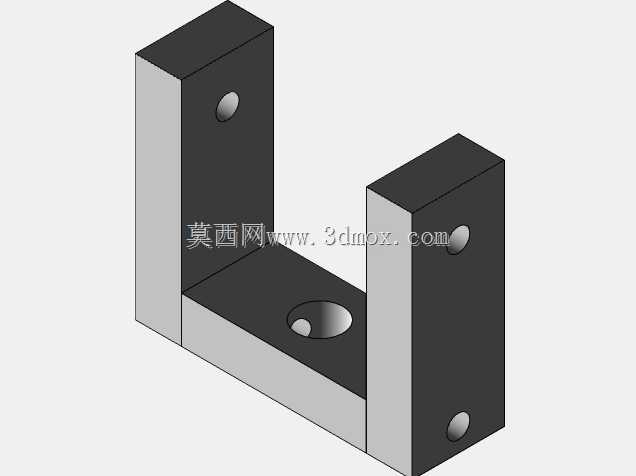

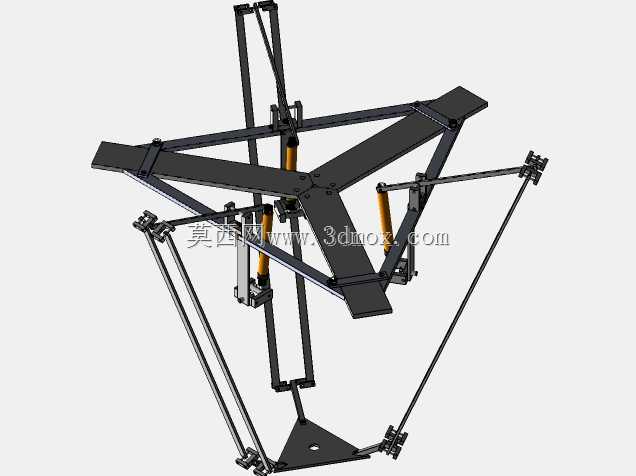

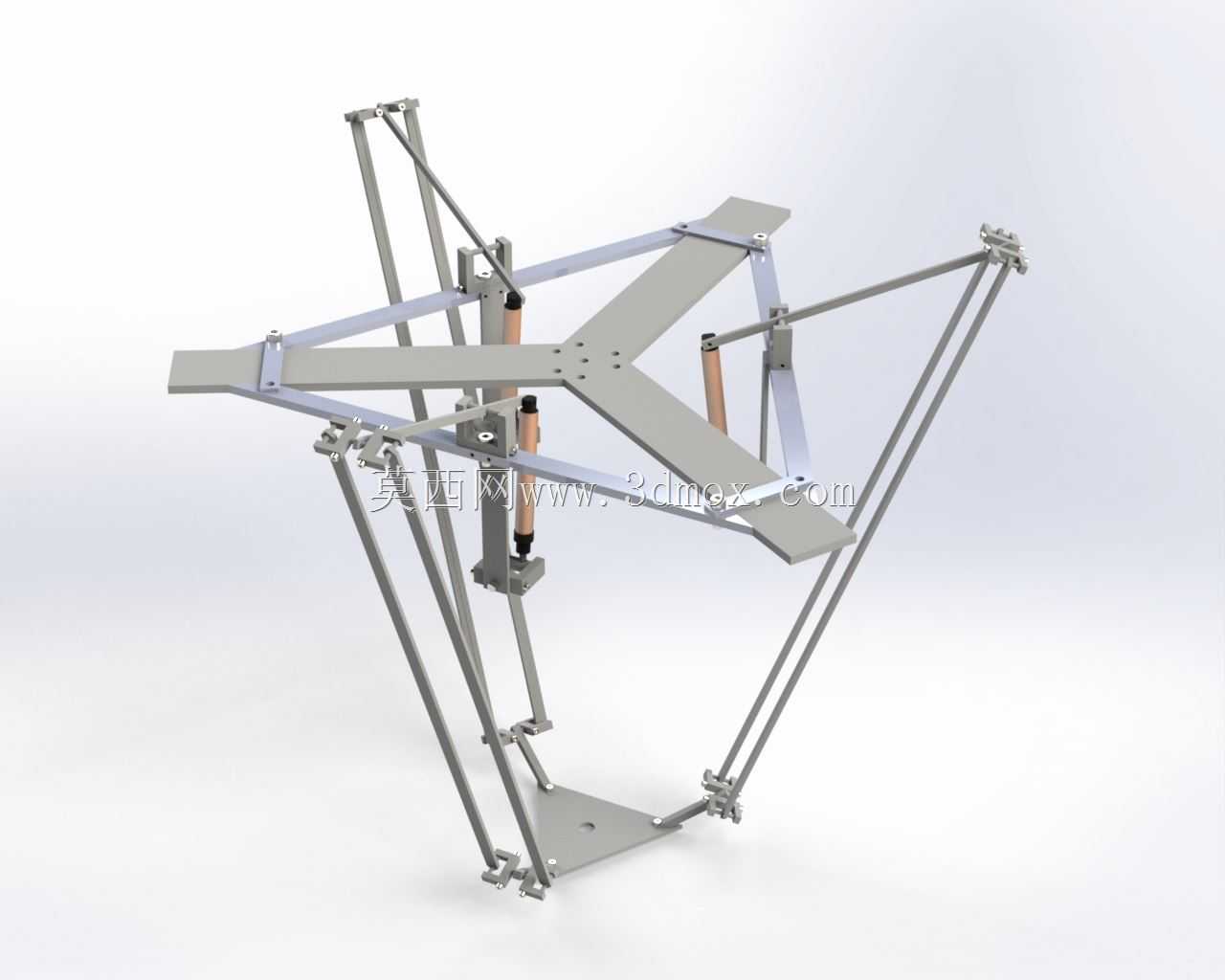

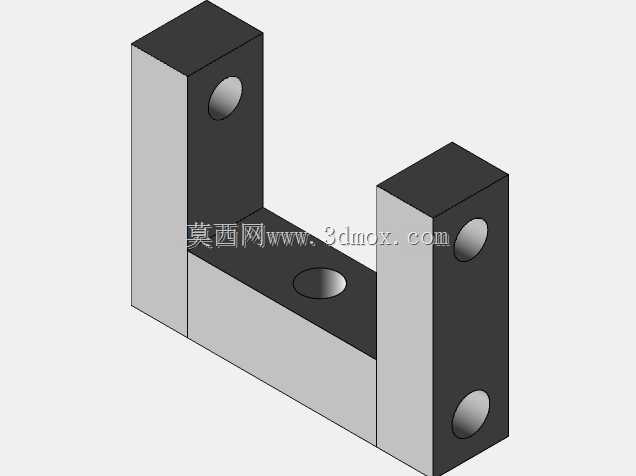

整体采用经典的Delta并联构型演化设计，三组对称分布的气动驱动支链呈120度夹角环绕中心静平台布置，动平台通过三组平行四边形支链与静平台连接，从结构原理上保证动平台始终保持水平姿态，仅能完成空间内三个方向的平动作业，避免末端执行器出现姿态偏转，适配吸盘、夹爪等常规末端执行器的安装使用。驱动元件选用标准笔型气缸，气缸缸体铰接在静平台的安装支座上，气缸推杆末端与支链摆臂铰接，通过气缸的伸缩动作带动支链摆动，最终实现动平台在设定工作空间内的快速移动。

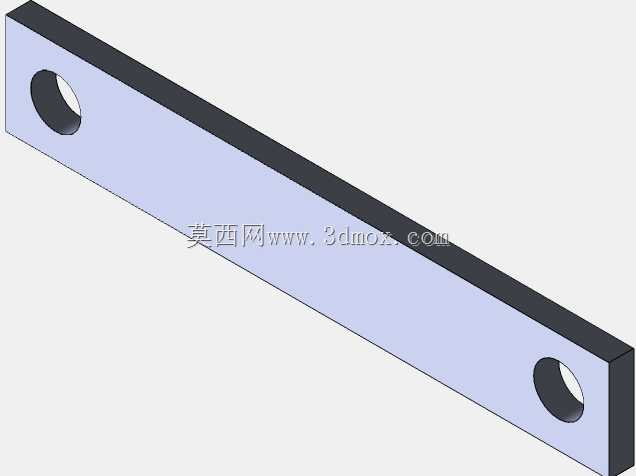

设计过程中优先考虑了运动干涉规避与刚度匹配，所有支链杆件采用空心铝合金型材加工，在保证结构抗弯刚度的前提下尽可能降低运动部件的自重，减少气缸驱动的负载惯量，提升机构的动态响应速度。静平台与底座之间采用六根斜向支撑杆连接，形成稳定的三角支撑结构，无需额外焊接厚重机架即可保证整体安装刚度，降低设备整体重量。安装边界上，设备整体占用空间呈正三角锥形态，静平台外接圆直径约600mm，底座安装板为边长300mm的正方形结构，可直接通过螺栓固定在流水线支架上方，工作覆盖范围为静平台下方直径800mm、高度250mm的圆柱空间，适配多数中小型流水线的工位间距要求。支链铰接点全部采用自润滑轴承配合不锈钢销轴，长期运行无需频繁加注润滑脂，适配多尘、潮湿的生产车间环境，动平台中心预留标准安装螺孔，可快速更换不同规格的夹爪、吸盘等末端工具，满足不同材质、形状小件的抓取作业需求。
