2X2排布2.54mm节距排针连接器结构

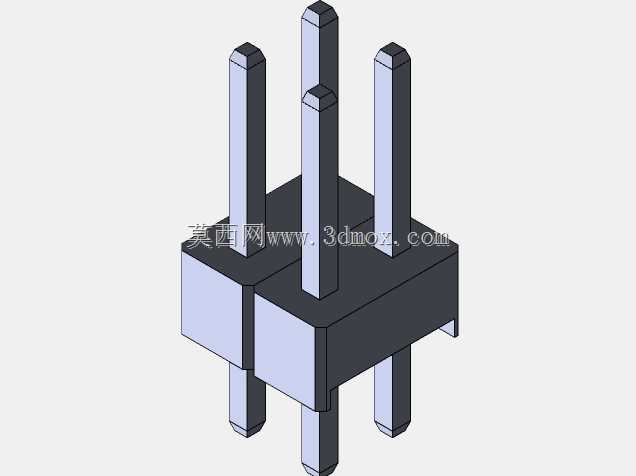

该款2X2排布的2.54mm节距销头是电子电路连接领域常用的板对板直插式连接部件，广泛应用于消费电子、工业控制板卡、嵌入式开发模块、小型智能硬件的电路对接场景中，主要承担两块印制电路板之间的信号传输与小功率电流导通作用，是低压弱电信号回路里实现模块化电路拼接的核心基础连接件。在实际使用场景中，这类双排直插排针常与对应规格的排母配套使用，可实现功能模块的快速插拔替换，无需焊接即可完成临时电路调试，在产品量产阶段也可通过波峰焊直接固定在主板上，搭配排母实现扩展模块的可拆卸连接，大幅降低设备后期维护更换功能板的操作难度。从产品功能特性来看，该款销头采用双排四针的对称排布设计，每根插针两端均做了倒角导向处理，既可以在插入对应排母或者电路板安装孔时起到导向对位作用，避免插针歪斜弯折，也能减少插接过程中的阻力，提升插拔手感的顺畅度。插针根部的塑胶基座采用耐高温绝缘工程塑料注塑成型，一方面可以固定每根插针的相对位置，保证长期使用过程中针距不会发生偏移，另一方面可以隔绝相邻插针之间的信号干扰，避免相邻引脚出现短路问题，塑胶基座的边角做了小尺寸倒角处理，不会在安装过程中刮伤电路板表面的阻焊层。在设计思路上，这款销头严格遵循2.54mm标准排针的节距规范，相邻插针的中心间距严格控制在2.54mm，适配行业通用的0.1英寸间距PCB钻孔尺寸，能够直接匹配市面上绝大多数通用排母、面包板、万能板的安装孔位，无需额外定制配套连接件。插针采用方形截面设计，相比圆形插针拥有更大的接触面积，与排母接触弹片贴合时能够获得更低的接触电阻，减少信号传输过程中的损耗，同时方形结构的抗弯折性能更优，在常规插拔受力下不容易出现插针弯曲变形的问题。从外形尺寸与安装边界来看，该款销头的塑胶基座长宽尺寸适配双排四针的排布需求，基座厚度满足波峰焊过炉的耐高温要求，插针伸出基座上下两端的长度分别适配板端焊接与对插连接的深度需求，安装时仅需在电路板上对应位置钻出四个直径匹配的通孔，将插针穿过通孔后焊接即可完成固定，基座底部与电路板表面贴合后不会占用额外的板上高度空间，能够适配紧凑结构的小型电子设备内部安装需求，在有限的安装空间内实现稳定的电路连接功能。
