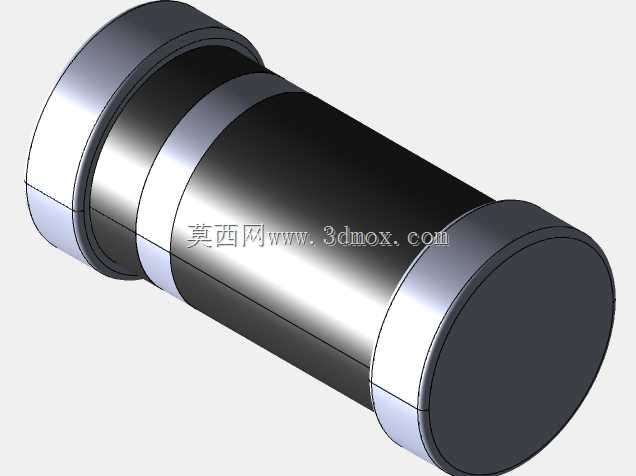

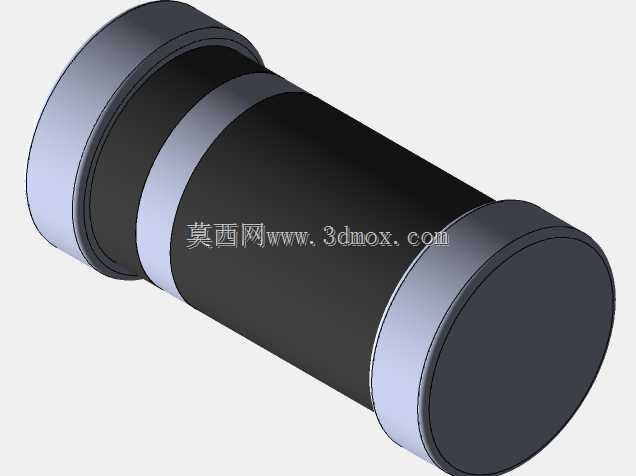

DO-213AA封装圆柱式电子元器件结构

该结构对应电子装联领域常用的DO-213AA规格圆柱式封装载体，主要应用于小功率半导体分立器件的封装承载场景，常见于消费类电子板卡、车载低压控制模块、工业传感信号调理电路的元器件适配环节，作为二极管、稳压管等轴向引脚小功率器件的标准封装外形，能够为内部半导体芯片提供可靠的机械防护、电气绝缘与引脚定位支撑，保障元器件在波峰焊、回流焊等装联工序中保持稳定形态，避免芯片受外力挤压、温湿度侵蚀或焊接应力损坏。从功能特性来看，该封装采用三段式同轴圆柱结构设计，两端金属端盖作为电极引出接触面，中间黑色主体为绝缘封装基体，整体结构无多余凸起或异形结构，适配现有标准化的轴向元件编带包装、自动插件机上料轨道尺寸，能够兼容高速自动化产线的元件拾取、引脚成型、插装定位全流程作业，无需定制专用治具即可完成板卡装配。设计过程中优先考虑了小型化电子设备的空间占用需求，整体采用等径圆柱加两端凸缘的形态，两端凸缘直径略大于中间基体直径，一方面能够在插件时为元件提供PCB板面的轴向限位，避免元件插接过深触碰板卡背面走线，另一方面也能增加端盖与焊盘的接触面积，提升焊接后的机械连接强度，降低长期使用过程中受振动冲击出现引脚脱焊的风险。外形尺寸严格遵循DO-213AA封装的行业通用规范，整体轴向长度、端盖外径、基体直径均匹配标准PCB封装焊盘间距，安装时仅需在PCB上开设对应直径的两个轴向引脚过孔，元件本体与板面保持平行贴合状态，不会与周边相邻的表贴元件、接插件产生空间干涉，能够适配高密度布板的紧凑型电子设备内部安装空间，在有限的板卡区域内实现更多元器件的合理排布。结构设计上兼顾了散热与绝缘需求，中间绝缘基体采用耐高温绝缘材质，能够承受焊接过程中的短时高温冲击，避免封装体受热变形，两端金属端盖具备良好的导电与导热性能，可将器件工作时产生的少量热量通过焊盘传导至PCB铜箔进行散热，保障器件长期工作在额定温度范围内，提升元器件的工作稳定性与使用寿命。
