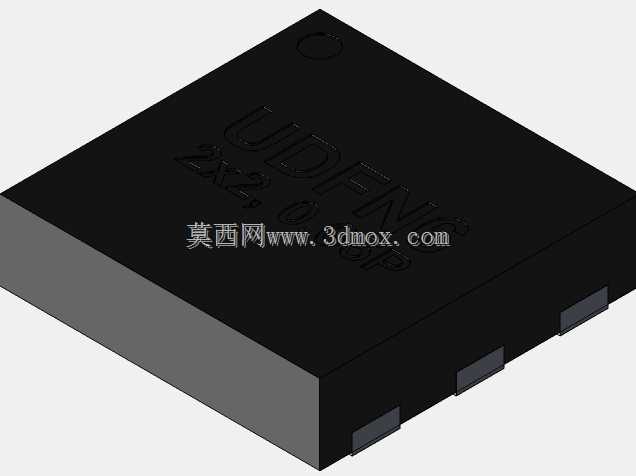

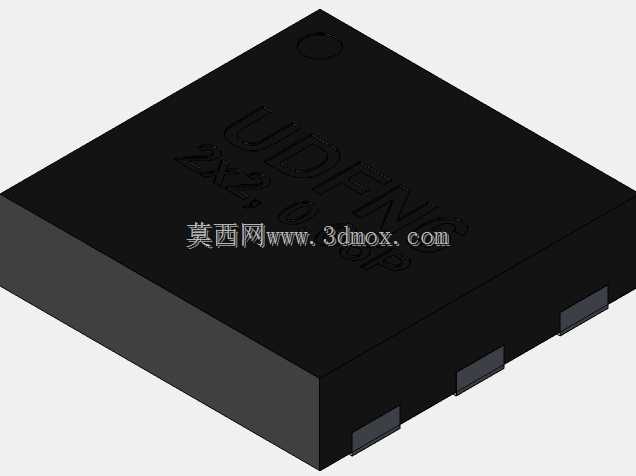

UDFN6型2x2规格0.65间距芯片封装结构

　　在消费电子、通讯终端设备的PCB布局设计环节，小尺寸贴片式芯片封装的选型与建模，直接决定了整机内部的空间利用率与信号传输稳定性，UDFN6 2x2 0.65P这类超薄双侧翼无引脚封装，是当前便携通讯设备里电源管理、信号切换类小引脚数芯片的主流封装形式。做这类封装的三维建模时，首先要锚定实际SMT贴片生产的工艺边界，不能只照着外形轮廓做曲面堆砌——封装本体的2mm见方外形尺寸，要严格对应料盘编带的进料槽公差，本体厚度的取值要匹配回流焊过程中元件的高度检测阈值，避免贴片机视觉识别时出现抛料问题。引脚部分的设计是这类封装建模的核心，0.65mm的引脚间距意味着相邻焊盘之间的阻焊桥宽度要控制在工艺可实现的范围内，

　　建模时要把引脚的外露焊盘尺寸、本体底部的散热焊盘轮廓做精准还原，不能忽略引脚与本体侧壁的微小拔模斜度，实际生产中这个斜度会影响锡膏印刷后的脱模效果，斜度取值偏差过大很容易导致引脚连锡、虚焊的焊接缺陷。从应用场景来看，这类封装大多用在智能手机、便携通讯模块的板级电路里，因为没有向外延伸的鸥翼式引脚，整体封装高度可以控制在1mm以内，能给整机的结构堆叠留出更多余量，比如手机主板上的负载开关、ESD保护器件，很多都采用这类封装，在布局时可以紧贴屏蔽罩内侧安装，不需要预留引脚成型的空间。建模过程中还要考虑PCB封装的匹配性，三维模型里的引脚位置坐标要完全对应二维PCB封装的焊盘中心，本体上的定位标记凹点要和封装第一引脚的位置严格对应，

　　方便SMT生产时的视觉对位，很多新手建模时容易忽略本体顶面的丝印标识区域，实际量产中这个区域的激光打标深度、字符大小都有明确规范，建模时预留出对应的平面区域，能给后续的工艺验证环节减少很多重复修改的工作。另外，这类无引脚封装的底部散热焊盘设计，建模时要注意焊盘与本体之间的结合层结构，实际元件工作时的热量会通过这个焊盘直接传导到PCB的散热过孔上，如果建模时把散热焊盘和本体做成完全齐平的结构，忽略焊盘的微小突出量，后续做热仿真分析时就会出现接触热阻计算偏差，导致仿真结果和实际测温数据偏差过大。在做整机结构的干涉检查时，这个封装的三维模型还要考虑周边元件的安全距离，因为引脚在本体侧面下方，

　　和相邻的阻容件之间的间距要满足SMT贴片的最小元件间距要求，不能只看本体之间的间隙，要把焊盘爬锡的空间预留出来。很多结构工程师在做主板堆叠时，容易只关注元件的最大外形轮廓，忽略封装底部的焊盘突出部分，导致后续试产时出现元件干涉、焊接不良的问题，精准的三维模型能在设计阶段就把这些潜在问题排查出来。从设计思路上来说，这类封装的建模不需要做过多的冗余结构，所有的尺寸取值都要服务于生产装配与仿真验证的实际需求，本体的棱角做微小的倒角处理，对应实际塑封工艺的圆角特征，不要做成尖锐的直角，否则不仅和实际元件外观不符，在做装配动画演示时也容易出现视觉上的棱角穿模问题。引脚的金属部分要区分外露焊盘和塑封内部的连接部分，虽然内部结构在外部装配时看不到，但在做封装的可靠性仿真时，内部引脚的弯折形状、与塑封料的结合面积，会直接影响封装的温度循环测试寿命，把这些特征做进模型里，能让后续的仿真分析结果更贴近实际测试值。
