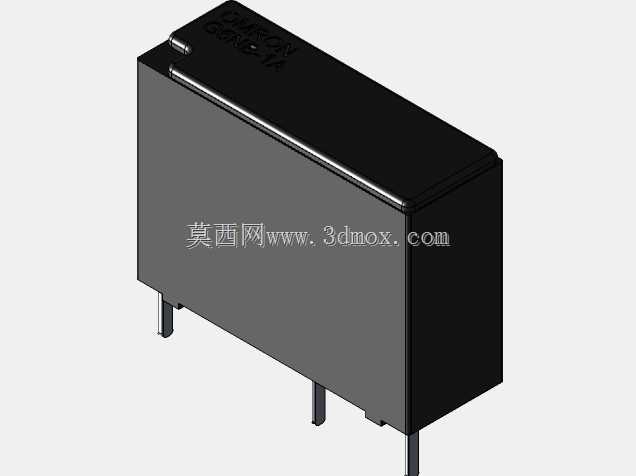

欧姆龙G5NB-1A小型信号继电器三维结构

　　在低压控制回路的设计选型中，这类小型常开型信号继电器的应用覆盖了从工业控制板卡、智能家居控制模块到通讯设备信号切换的诸多场景，核心作用是通过小电流控制回路的通断，实现对后端负载回路的隔离驱动，避免主控芯片直接带载引发的端口烧毁、信号串扰问题。做这类元件的三维建模时，首先要抓准实际量产元件的安装边界，这款继电器采用直插式引脚设计，四个引脚的排布间距完全匹配量产PCB封装的焊盘位置，建模时引脚的伸出长度、引脚截面尺寸都严格对照实物公差做了还原，能直接导入PCB布局软件做干涉检查，避免结构设计时出现元件与壳体、周边接插件的空间冲突。

　　从产品功能特性来看，这款常开型继电器在未触发状态下触点保持断开，线圈得电后触点吸合导通，额定负载下的触点接触电阻、线圈吸合电压都符合常规小型信号继电器的参数区间，建模时还原了外壳表面的型号标识区域、顶部的工艺凹槽细节，外壳的拔模斜度也按照实际注塑件的生产工艺做了处理，没有出现直角硬边这类不符合注塑生产逻辑的结构。外壳与内部线圈组件的配合间隙也做了还原，能直观看到元件的装配层级，对于做整机结构设计的工程师来说，这类精准的元件模型可以直接放入装配体，不用再额外花时间测绘元件尺寸，能大幅缩短前期方案的布局周期。

　　实际做设备结构设计时，这类继电器的安装空间预留经常容易出问题，比如很多新手工程师会只参考元件的标称长宽高，忽略引脚伸出PCB背面的长度，导致PCB安装后引脚顶到设备底壳，或是预留的元件高度不足，上盖装配时压到继电器顶部。这个三维模型完整还原了元件的所有外轮廓尺寸，包括引脚末端的倒角、外壳侧面的合模线凸起细节，在做装配干涉检查时可以精准识别所有潜在的空间冲突。另外在做通讯类设备的内部布局时，这类继电器的排布还要考虑与周边敏感信号元件的距离，模型的精准外形可以帮助工程师快速完成元件排布优化，在有限的板卡空间内兼顾散热、走线与装配便利性。

　　从设计思路上来说，这类电子元件的建模不需要做内部的详细结构拆分，核心是保证外部安装尺寸、接口位置的1:1还原，毕竟结构工程师使用这类模型的核心需求是做布局校验、安装空间确认，不需要模拟继电器内部的触点动作过程。建模时优先保证基准面与元件的安装基准对齐，将引脚的安装面与PCB安装面做重合约束，导入装配体后可以直接完成配合，不需要额外调整模型的坐标系。外壳的黑色哑光质感也按照实物做了外观还原，做产品渲染展示时可以直接使用，不需要再额外附加材质调整。

　　在实际的工控板卡设计中，这类继电器经常成排排布用于多路信号输出，模型的统一基准可以帮助工程师快速完成阵列排布，快速核算整排继电器占用的板卡面积，提前预留出接线、手工焊接的操作空间。另外在做设备的三防漆涂覆、波峰焊治具设计时，精准的元件外形也可以帮助治具设计师快速做出避让结构，避免治具压到继电器外壳导致元件损坏。很多时候工程师在选型阶段拿到的规格书只有二维尺寸图，缺乏直观的三维参考，很容易在空间评估时出现误判，这类按照实物测绘完成的三维模型，能帮工程师在选型阶段就完成空间可行性评估，减少后期打样出现的结构干涉问题，降低样机迭代的时间成本。
