直插式AM1P-Z直流电源转换模块

　　在工业控制板卡、通讯终端设备、便携检测仪器的PCB布局中，板载直流电源转换模块是决定整套电路供电稳定性的核心分立元件，本次呈现的AM1P-Z系列DC-DC转换模块，是小功率分布式供电场景中应用极广的直插式封装器件。从实际选型适配的角度看，这类模块主要承担板载局部回路的电压转换职能，当主供电回路与后端功能芯片存在电压差、且需要实现输入输出侧电气隔离时，无需搭建分立的开关电源电路，直接通过该模块即可完成直流电压的升降转换与隔离防护，大幅简化板级电源回路的设计复杂度，减少外围元件的排布数量。

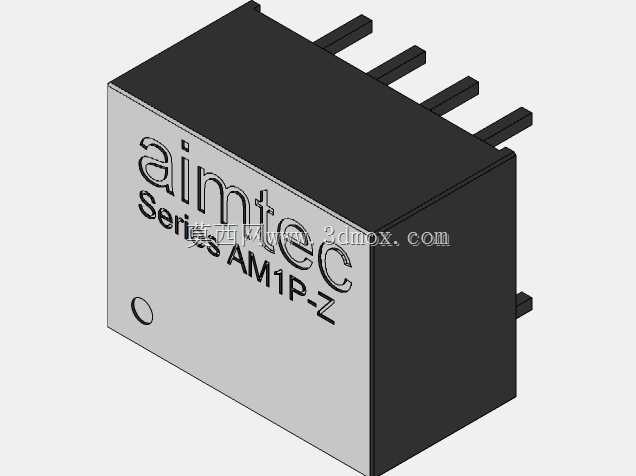

　　从结构设计维度来看，该模块采用完全灌封的立方体塑壳结构，外壳主体为阻燃黑色工程塑料材质，正面印有清晰的型号标识与极性标记圆点，能够帮助生产焊接环节快速识别引脚定义，避免反向插接造成的器件烧毁。模块采用单侧直插引脚排布，引脚为标准方形镀锡铜排，引脚间距符合通用直插元件的焊盘设计规范，能够直接适配2.54mm标准间距的PCB通孔焊盘，无需额外定制异形焊盘，在手工焊接与波峰焊工艺中都能获得可靠的焊接强度。模块底部与PCB板面贴合的面做了平整化处理，焊接后模块本体与板面保持平行，不会出现倾斜偏移的问题，能够满足振动工况下的安装牢固度要求。

　　在实际电路应用中，该模块的功率等级覆盖1W功率区间，能够为后端的信号调理回路、通讯接口回路、低功耗传感单元提供稳定的隔离供电，有效阻断主供电回路的串模干扰传导至敏感信号回路，在工业现场存在强电磁干扰的场景下，这种隔离式DC-DC模块能够大幅提升信号采集的精度与通讯链路的稳定性。设计建模过程中，严格还原了模块的实际外形边界与引脚伸出长度，引脚的截面尺寸、伸出壳体的长度、相邻引脚的中心距都按照实物测绘尺寸进行1:1复刻，壳体表面的标识凹槽、边角的脱模斜度也做了对应还原，能够直接导入PCB布局软件进行元件占位校验，避免结构设计阶段出现元件与周边壳体、接插件、散热片的干涉问题。

　　在安装边界的考量上，该模块的本体高度属于直插元件中的中等高度区间，在进行板卡堆叠设计或者密闭壳体内部布局时，需要预留出对应高度的安装空间，同时模块本体的长宽尺寸需要在PCB上预留对应的禁布区，避免周边走线或者贴片元件与模块本体发生空间冲突。由于模块为全灌封结构，工作过程中自身产生的热量会通过塑壳表面与引脚向PCB板面传导，在布局时不需要额外预留散热片安装空间，只要保证模块周边留有适当的空气流通间隙即可满足长期工作的散热需求。对于需要进行三维整机布局的结构工程师而言，该模型能够准确还原元件的实际安装状态，在进行数字样机装配校验时，可以精准判断模块与周边结构件的安全距离，避免样机打样后出现元件装不下、与外壳顶死的问题，大幅缩短硬件开发阶段的结构迭代周期。

　　不同于表贴封装的电源模块，这种直插式封装的模块在维修更换时也更具优势，不需要专业的热风返修台，普通电烙铁即可完成拆卸更换，适合小批量多批次的工业设备生产场景，也方便现场运维人员进行故障排查与元件替换。建模过程中对模块的边角圆角、壳体表面的细微纹理都做了写实还原，并非简单的方块拉伸建模，能够满足高保真数字样机的渲染展示需求，在做产品爆炸图、装配工艺演示动画时，该模型能够呈现出与实物一致的视觉效果。
