薄型小尺寸TSOP54-II封装电子元器件

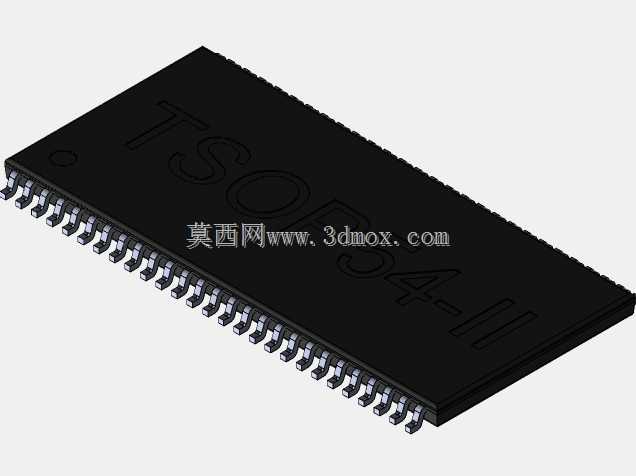

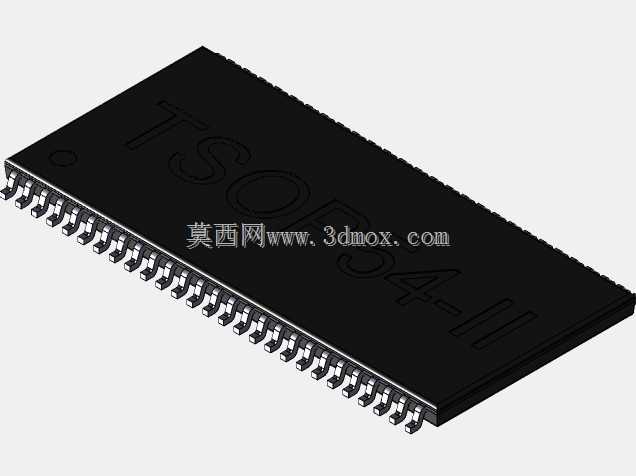

　　在消费电子、通讯终端、工业控制板卡的PCB设计环节里，TSOP类薄型小尺寸封装器件一直是板上存储类、逻辑类芯片的主流封装选型方向，这款TSOP54-II封装的三维结构，完全贴合量产级SMT贴片工艺的实际装配要求做的结构还原。从实际应用场景来看，这类54引脚的TSOP封装器件，大多承载着NOR Flash、SRAM、低速接口转换芯片这类功能，在路由器主板、老式功能机核心板、工业采集模块的电路板上十分常见，相比更早的DIP直插封装，它的贴装占用板面面积能缩减六成以上，厚度也能控制在1.2mm以内，适配便携类通讯设备对内部堆叠空间的严苛要求。做这个结构建模的时候，首先要把引脚的共面度公差考虑进去，量产中这类鸥翼型引脚的共面度要求控制在0.

　　1mm以内，否则过回流焊的时候容易出现虚焊、立碑缺陷，建模时每一根引脚的弯折弧度、引脚末端的焊盘接触平面都做了等比例还原，引脚间距严格遵循1.27mm的标准TSOP节距，引脚伸出封装本体的长度也符合SMT钢网开网的尺寸要求，不会出现引脚过长导致连焊、过短导致焊锡浸润不足的问题。从外形尺寸边界来看，这款TSOP54-II的本体长度、宽度尺寸完全遵循JEDEC封装标准，本体两侧的引脚对称排布，每侧27个引脚，本体上的定位凹点设置在引脚1对应的边角位置，和实际量产器件的丝印定位标识位置一致，方便PCB Layout时做封装引脚对应校验，也能给SMT贴片时的视觉对位提供参考基准。建模时特意还原了封装本体表面的模塑纹理细节，

　　还有引脚表面的镀锡层质感，在做整机结构虚拟装配的时候，可以直接导入PCB装配环境，检查器件和周边结构件的干涉情况——比如很多通讯设备的主板上方会叠放屏蔽罩，这个封装的高度尺寸还原准确，就能提前验证屏蔽罩内壁和器件顶面的安全间隙是否满足0.3mm以上的安规要求，避免试产时出现屏蔽罩压碰器件导致引脚短路的问题。另外在做结构设计的时候，也考虑到了返修场景的空间预留，TSOP封装的器件在售后返修时需要用热风枪对两侧引脚同时加热，模型里引脚和本体的衔接位置、引脚之间的间隙都和实物一致，做返修工装设计的时候，可以直接参考这个模型做热风喷嘴的开口尺寸匹配，让喷嘴的热风能均匀覆盖所有引脚，避免返修时局部温度过高烧坏芯片本体。

　　很多刚接触硬件结构设计的工程师，在画PCB封装的时候容易忽略引脚的成型角度，导致做出来的封装和实际器件不匹配，这个三维模型把引脚从本体引出后的第一次弯折角度、第二次向焊盘方向的弯折角度都做了精准还原，导入ECAD软件做封装校验的时候，可以直接比对焊盘位置和引脚末端的重合度，提前发现封装设计的尺寸偏差，减少打样后器件无法贴装的风险。在通讯类产品的堆叠设计里，这类表贴器件的布局往往要和板对板连接器、屏蔽筋、散热胶层位置做协同，准确的三维模型能让结构工程师在设计阶段就完成空间排布校验，不用等实物贴片后再做结构整改，大幅缩短产品的研发迭代周期。
