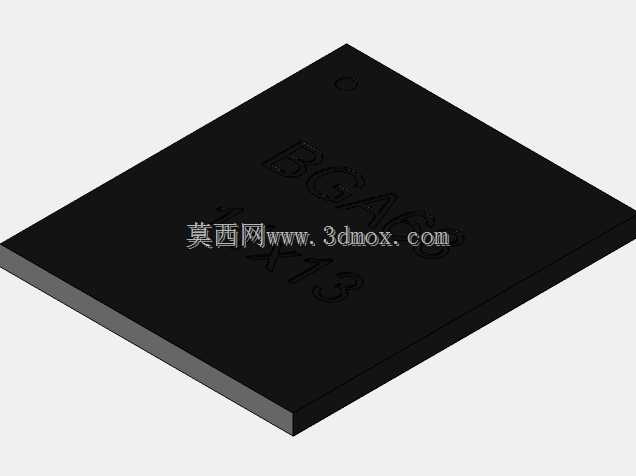

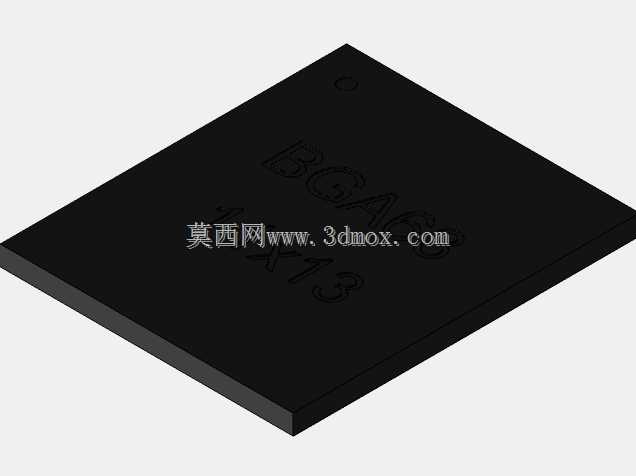

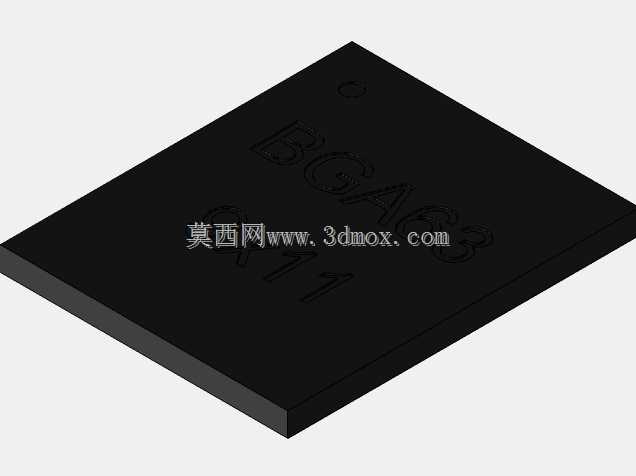

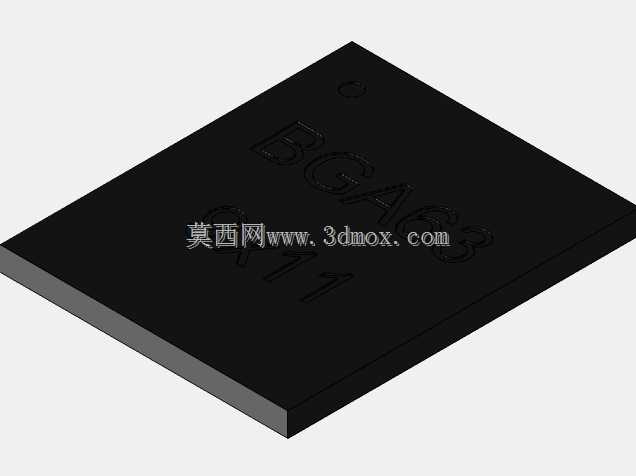

FBGA63封装芯片精细三维结构建模

　　在消费电子、通讯终端设备的PCB设计环节，FBGA63封装的芯片是高密度集成方案里的常用选型，这类细间距球栅阵列封装器件，核心优势是在极小的基板面积内完成63个信号引脚的排布，相比传统的TSOP、QFP封装，能大幅缩减板级占用空间，同时缩短信号传输路径，降低高频工作下的寄生参数影响，适配智能手机、便携通讯模块、小型物联网终端这类对内部空间利用率要求极高的产品。做这类封装的三维建模时，首先要明确实际生产中的安装边界约束，目前行业内常用的FBGA63封装有两种主流尺寸规格，分别对应9x11mm与11x13mm的基板外形，建模时需要严格区分两种规格的焊球阵列节距——通常9x11mm规格采用0.8mm的球间距，11x13mm规格采用1.

　　0mm的球间距，焊球的直径统一控制在0.45-0.5mm区间，焊球突出基板底面的高度要控制在0.3mm左右，这个尺寸直接决定了SMT回流焊过程中焊膏的印刷厚度与钢网开口尺寸，一旦建模时尺寸偏差超过0.05mm，后续导出的STEP模型导入PCB Layout软件做干涉检查时，就会出现焊盘与器件球脚不匹配、周边阻容器件安装位冲突的问题。建模过程中，封装主体的塑封层部分不能简单做直角方块处理，实际量产的FBGA器件塑封体边缘会有0.1-0.15mm的脱模倒角，顶面会预留0.02mm深度的激光标识区域，用来丝印器件型号、批次编码与定位Mark点，这些细节如果省略，后续做整机结构的虚拟装配时，就无法模拟外壳与芯片表面的安全间隙，

　　容易出现装配后外壳顶压芯片表面导致封装开裂的风险。从功能特性来看，FBGA63封装的器件大多集成了电源管理、射频前端、存储控制这类功能，工作时的发热集中在基板中心的Die区域，建模时保留塑封体的准确厚度（通常1.2mm总厚度，其中基板厚度0.2mm，塑封层厚度1.0mm），能帮助结构工程师在热仿真环节准确计算散热路径，判断是否需要在芯片表面增加导热垫、石墨散热片等辅助散热结构。实际设计选型时，还要注意两种尺寸规格的安装兼容性：11x13mm规格的焊球阵列外围尺寸更大，不能直接替换到9x11mm的焊盘设计上，反之9x11mm的器件虽然物理尺寸更小，但因为球间距不同，也无法直接焊接在11x13mm的PCB焊盘上，

　　建模时将两种规格的封装做在同一文件的不同配置里，能方便结构工程师在方案阶段快速切换选型，评估不同规格对主板堆叠空间的影响。另外，建模时需要严格遵循JEDEC标准里的FBGA封装外形公差要求，塑封体的平面度公差控制在0.08mm以内，焊球的共面度公差不超过0.1mm，这些公差参数的体现，能让三维模型直接用于SMT产线的吸嘴选型校验——如果模型顶面的平面度误差过大，会导致贴片机吸嘴吸附时漏气，出现抛料率过高的问题。在通讯终端产品的结构设计里，这类芯片的安装位置通常靠近主板边缘的射频区域，建模时准确还原封装的整体轮廓，还能帮助工程师评估屏蔽罩的开孔尺寸，确保屏蔽罩盖合后不会压到芯片边缘，同时保证屏蔽罩内壁与芯片表面保留至少0.2mm的安全间隙，避免短路风险。很多初级工程师在做这类封装建模时，容易忽略焊球的圆角过渡，直接用圆柱体代替焊球，实际上回流焊后的焊球与基板焊盘结合处会有自然的焊锡浸润圆角，这个细节的还原，能让后续的焊点可靠性仿真结果更贴近实际生产情况，准确预判温度循环测试中焊点的应力集中位置。
