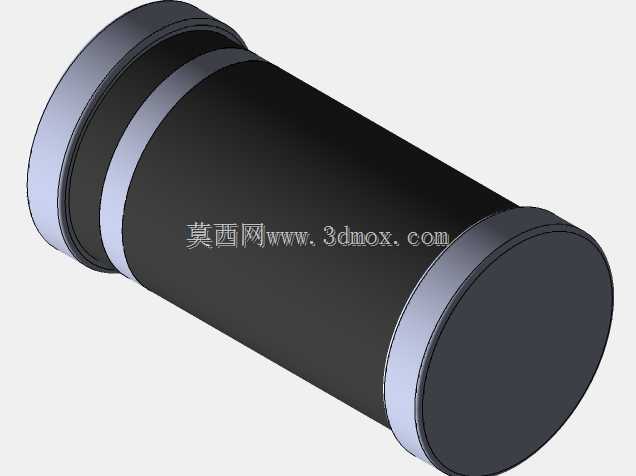

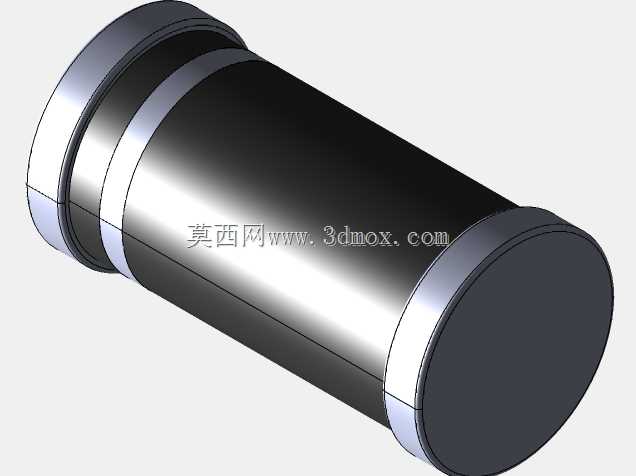

DO-213AB封装圆柱式电子元器件结构

该结构为轴向引线式圆柱封装的电子元器件壳体，是半导体分立器件领域常用的封装承载结构，主要应用于小功率二极管、稳压管、瞬态抑制二极管等轴向引线电子元件的生产封装环节，在消费电子电源板卡、工业控制电路板、汽车电子低压回路、通信设备供电模块等场景中广泛使用，作为芯片的物理保护载体与电气绝缘结构，承担内部半导体芯片的密封防护、电极引出、绝缘隔离、机械支撑的核心作用。从实际使用需求出发，这类封装结构需要在波峰焊、回流焊的高温作业环境下保持结构稳定性，不会出现壳体变形、密封层开裂的问题，同时要具备足够的绝缘性能，避免元件引脚间出现爬电、击穿的故障，还要适配自动化插件设备的上料、插装工序，满足批量生产的节拍要求。在设计思路上，整体采用等直径圆柱主体加两端金属封接环的结构形式，主体部分选用耐高温绝缘工程材料制作，表面做哑光黑处理，既可以提升生产环节的视觉识别效率，也能避免光线反射对自动化设备视觉定位造成干扰；两端的金属封接环采用高精度车削加工，和主体绝缘层采用过盈配合加高温胶封的工艺实现密封，能够隔绝外界水汽、粉尘进入壳体内部，避免内部芯片受潮失效，同时金属环作为电极引出的基座，和内部引线、外部引脚实现可靠电气连接，保证电流导通的稳定性。外形尺寸方面严格遵循行业通用的DO-213AB封装规范，主体圆柱直径、整体长度、两端封接环的宽度都设置了严格的公差带，能够适配PCB板上标准的轴向元件安装孔距，安装时不需要额外调整孔位，直接通过自动化插件机完成插装后即可进行焊接作业；两端的金属环端面做了倒角处理，既可以避免插件过程中尖锐边角刮伤PCB板的焊盘镀层，也能在焊接时引导焊锡均匀铺展，减少虚焊、假焊的不良率。结构设计上还充分考虑了批量生产的工艺性，主体绝缘层采用一体成型工艺制作，减少拼接缝隙带来的密封隐患，金属封接环的尺寸一致性控制在微米级，能够适配高速封装设备的自动上料轨道，不会出现卡料、偏位的问题，整体结构无多余的凸起、凹槽，在编带包装时可以紧密排列，提升包装密度，降低运输与仓储的成本。在实际电路工作中，该封装结构还具备一定的散热能力，圆柱外形可以和周围空气形成充分的热交换面，将芯片工作时产生的热量及时散发出去，避免元件因过热出现性能衰减，同时结构具备足够的机械强度，能够承受电路板组装、运输、使用过程中的振动、冲击载荷，不会出现壳体开裂、引脚脱落的问题，保障电子设备长期运行的可靠性。
