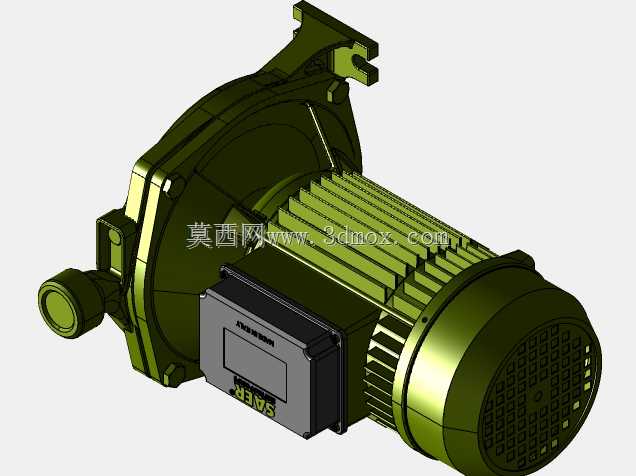

集成电机式离心水泵三维结构设计

这款集成电机式离心水泵，主要面向民用给排水、小型暖通循环、园艺灌溉、小型工业流体输送等场景设计，可实现清水或低粘度无腐蚀性流体的增压与输送作业，在家庭供水增压、壁挂炉水循环、小型农田喷灌、设备冷却循环等工况中都能适配使用。设备采用泵体与驱动电机直连集成的结构设计，省去了传统分体式泵组的联轴器连接结构，大幅缩减了整机的轴向安装尺寸，同时降低了传动环节的能量损耗，也减少了后续运维中对中校准、联轴器易损件更换的工作量。从结构设计逻辑来看，泵体端采用蜗壳式流道设计，进水口沿轴向布置，出水口沿切向引出，能够在叶轮高速旋转时高效将流体动能转化为压力能，保证输水效率与扬程表现；电机部分采用外置散热筋结构的机壳，配合尾部的格栅式风罩，能够在电机运行时通过转子自带的风叶形成贯穿散热筋的气流，带走绕组运行产生的热量，保证设备长时间连续运行的温升处于合理区间，避免过热烧损。接线盒采用侧置式密封结构设计，防护等级适配潮湿的泵类使用场景，能够避免淋水、溅水导致的电路短路问题，接线盒上预留的标识区域清晰标注接线点位，方便现场安装时的线路接驳。安装结构上，泵体上方设置了带安装孔的固定支架，可直接通过螺栓固定在安装基座或设备机架上，安装边界紧凑，不需要预留额外的传动部件安装空间，进出水口采用标准管螺纹接口，能够直接对接常规的给排水管路，不需要额外定制转接配件。设计过程中充分考虑了泵组的动平衡特性，叶轮与电机转子做同轴动平衡校准，运行时振动幅度控制在较低水平，能够降低运行噪音，也减少了振动对管路连接密封性的影响；泵体与电机的连接端采用机械密封结构，替代传统的填料密封，既降低了密封处的泄漏概率，也减少了密封件的摩擦损耗，延长了设备的免维护周期。整机外观做了统一的防护涂装，既能够抵御使用环境中的潮气、轻微腐蚀，也让设备整体外观规整统一，适配各类安装场景的视觉要求。
