nRF528xx蓝牙5.0原型开发板结构设计

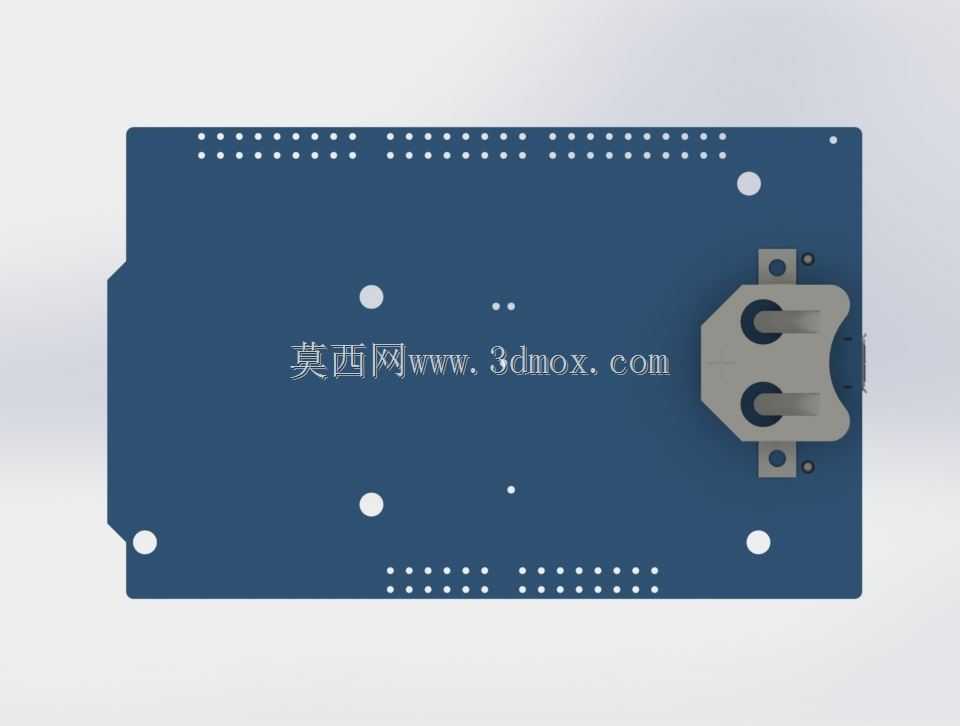

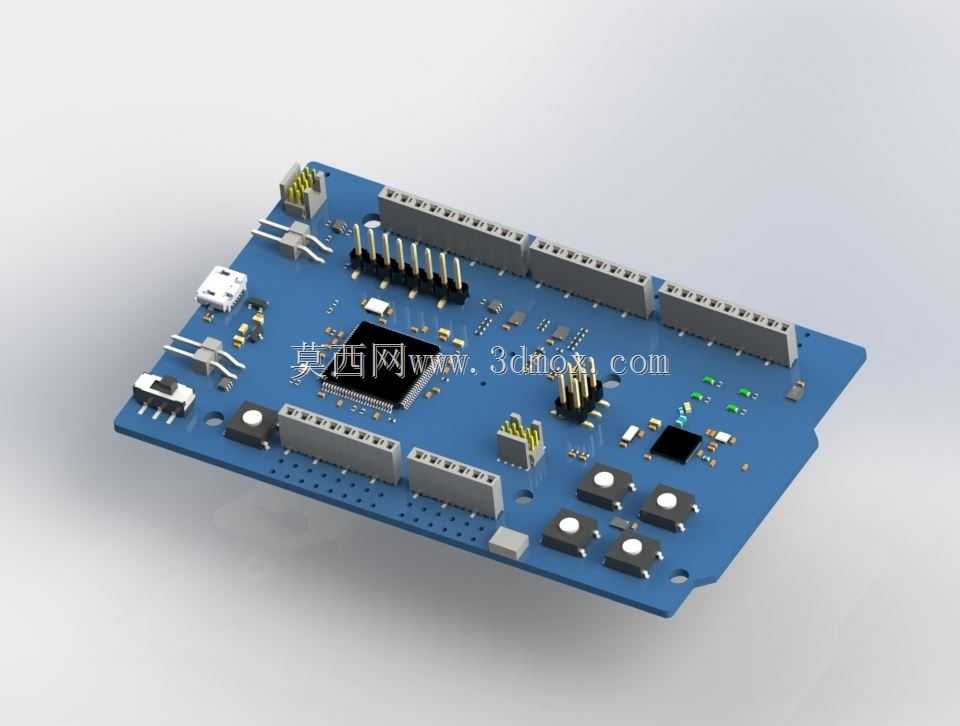

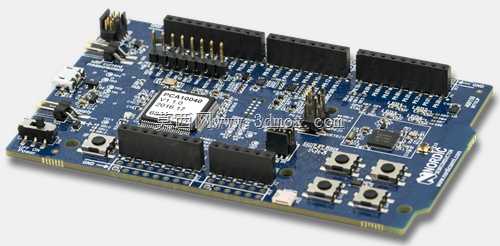

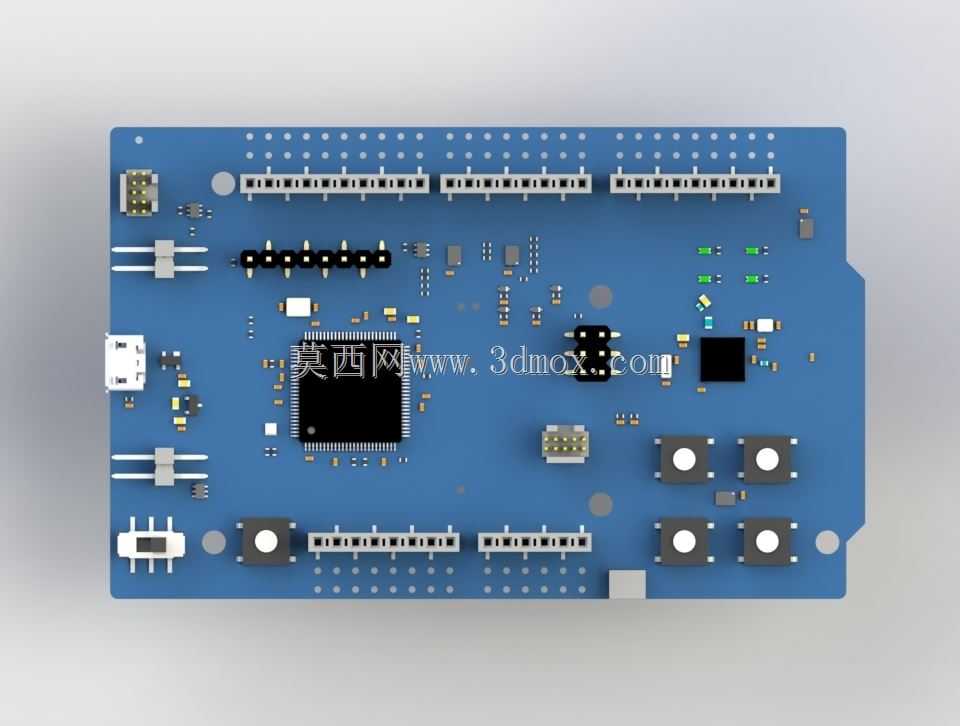

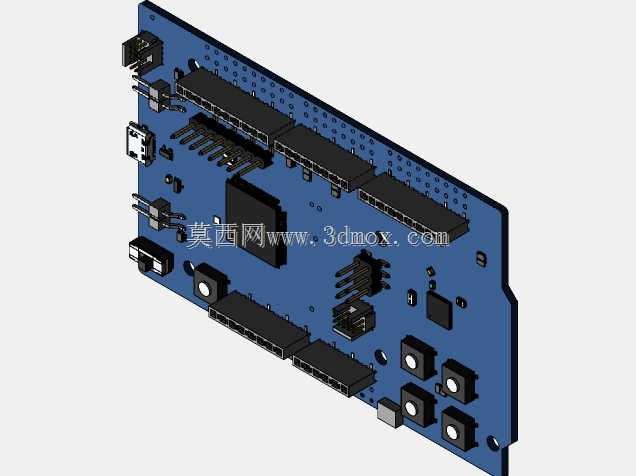

这款开发板面向短距离无线通讯领域的原型验证场景，主要服务于消费电子、智能家居、工业传感、可穿戴设备等行业的前期研发环节，帮助工程师快速完成蓝牙5.0相关功能的方案验证、固件调试与外设适配，跳过复杂的射频电路制版环节，大幅缩短产品从概念到样机的落地周期。开发板核心围绕nRF528xx系列SOC设计，完整覆盖低功耗蓝牙、蓝牙mesh组网、ANT私有协议、2.4GHz私有射频等通讯能力，板载集成NFC-A标签天线，可直接实现近场配对、触碰触发等交互功能，无需额外外接NFC模组。板上预留了全部GPIO引脚的边缘连接器，所有IO口均可通过标准排针引出，方便对接各类传感器、执行器、显示模组等第三方外设，同时兼容主流开源硬件的引脚排布规范，可直接适配市面上绝大多数通用扩展板，降低外设选型与适配的成本。板载4个独立功能按键与4颗LED状态指示灯，可快速实现输入触发、运行状态指示、调试信号输出等基础功能，无需额外外接输入输出器件。板上预留了标准调试接口，可直接适配J-Link调试器，支持通过调试接口对核心SOC与外接拓展芯片进行程序烧录、单步调试、运行状态监测，同时兼容主流的嵌入式开发环境，满足不同工程师的开发习惯。供电部分采用双路设计，既可以通过标准USB接口直接取电，满足日常桌面开发调试的供电需求，也支持板载CR2032纽扣电池座供电，可直接模拟低功耗场景下的电池供电运行状态，方便开展功耗测试与续航验证，同时支持对接专业功耗分析工具，可直接测量核心SOC的实时运行功耗，辅助低功耗固件的优化工作。外形设计采用规整矩形布局，接插件全部沿板边排布，避免接插件互相干涉，安装孔位预留符合通用嵌入式开发板的固定标准，可直接固定在标准原型外壳、测试治具上，板上元件高度经过统一管控，最高元件高度不超过排针高度，可直接叠接扩展板，不会出现元件挤压碰撞的问题，所有接口的插拔空间都做了预留，即使在固定安装状态下也可顺利完成接线、插拔调试器等操作。
