nRF52840蓝牙5.0开发板原型结构

该开发板面向短距离无线通讯领域的原型验证场景，主要服务于蓝牙Mesh组网、低功耗传感节点、近场通讯交互、无线数据透传等项目的前期开发工作，可覆盖智能家居外设、可穿戴健康设备、工业无线传感节点、消费电子遥控配件等多类产品的方案验证需求，帮助开发者在正式量产前快速完成硬件逻辑、射频性能、外设适配的全流程测试。

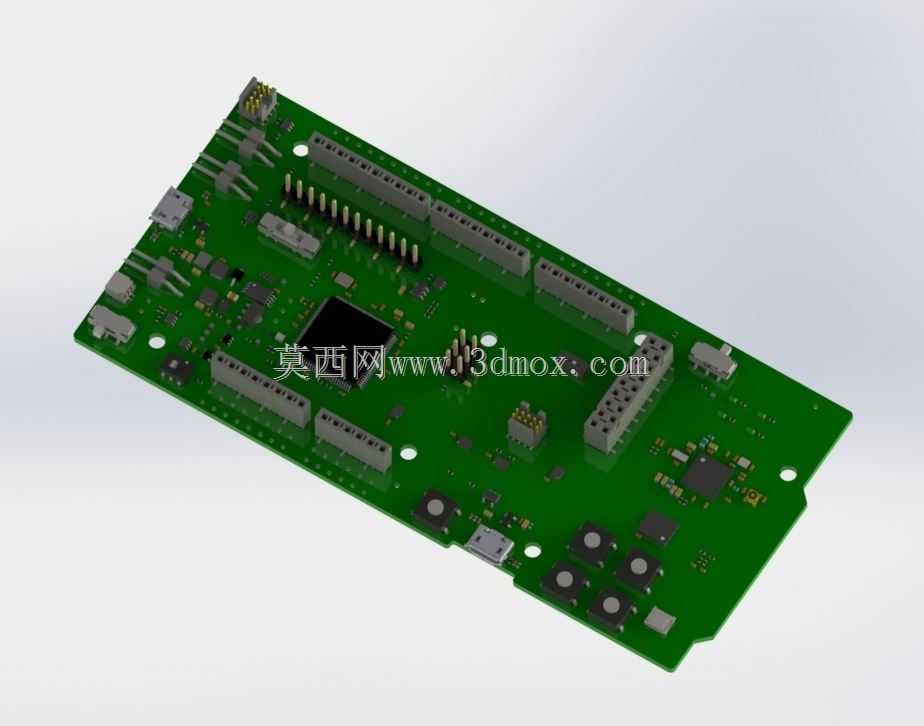

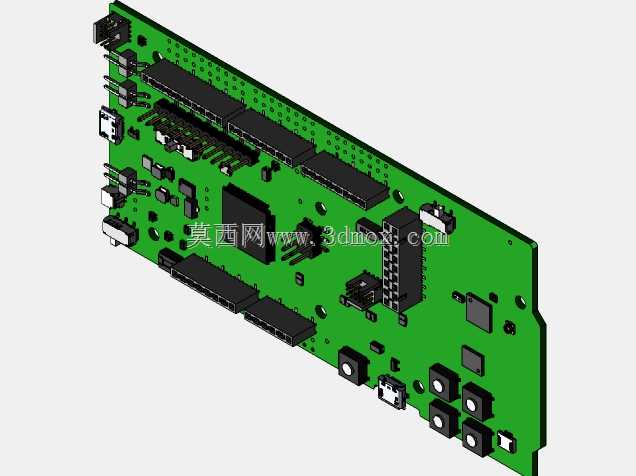

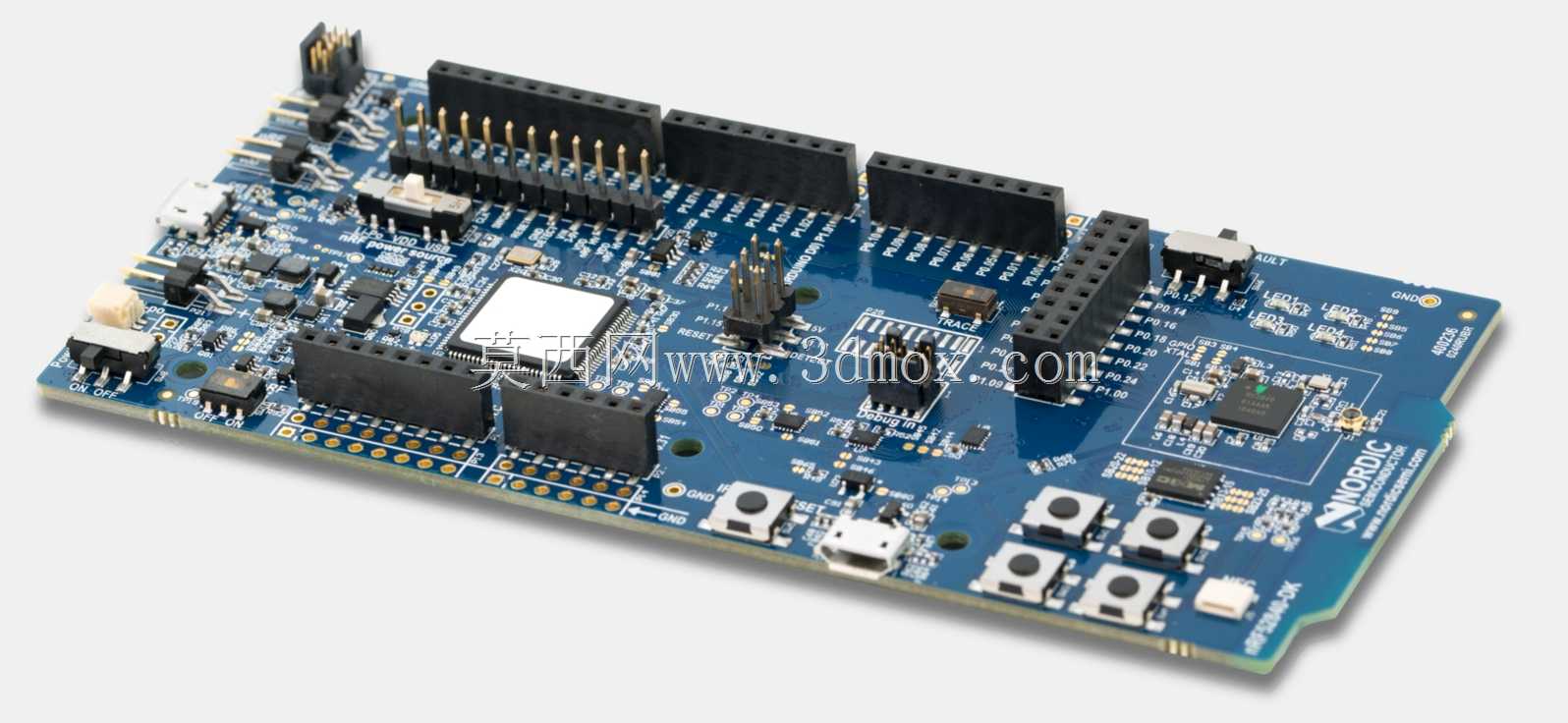

板载核心为nRF52840系统级芯片，集成板载NFC天线可实现快速配对功能，所有通用IO引脚通过边缘排针引出，搭配4个功能按键与4个状态LED，可直接完成基础输入输出逻辑调试，无需额外外接扩展模块即可完成最小系统的功能验证。板载存储器通过QSPI接口与主控连接，预留的Arduino Uno兼容排针布局，可直接适配市面上主流的第三方扩展板，快速叠加传感器、执行器等功能模块，缩短原型搭建周期。板上搭载SEGGER J-Link仿真调试电路，可通过调试接口对板载主控与外接目标板同时进行程序烧录与在线调试，同时预留Power Profiler Kit接口，可精准测量不同工作模式下的芯片电流消耗，为低功耗方案优化提供精准的数据支撑。

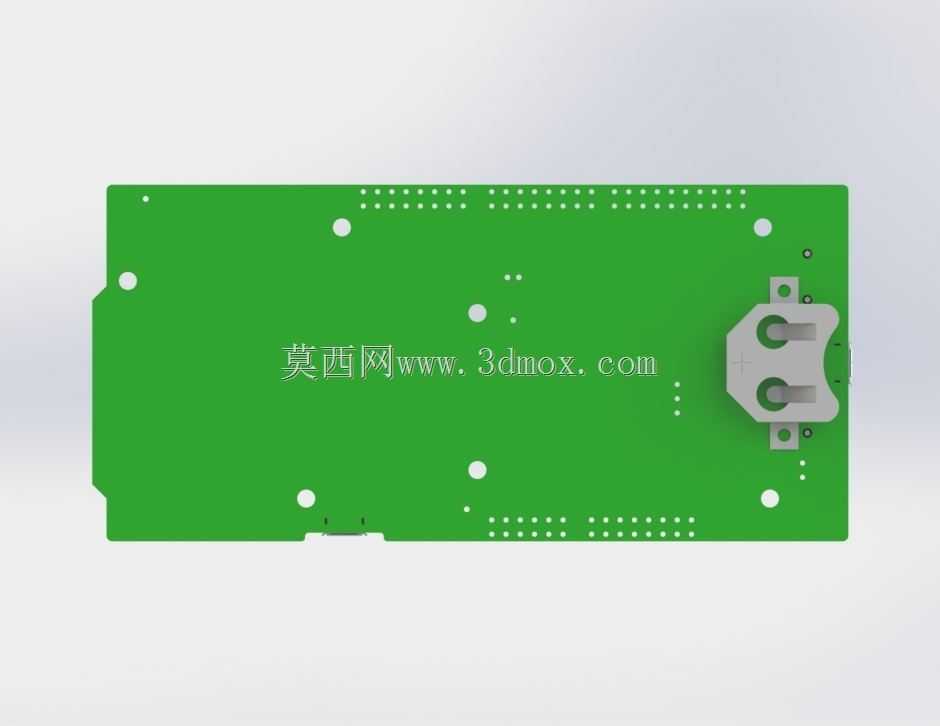

供电设计上采用多源兼容方案，默认通过板载Micro USB接口供电，同时支持1.7V至5.0V宽范围外部电源输入，板上集成CR2032纽扣电池座与锂聚合物电池连接器，可脱离有线供电完成现场场景的功能测试，满足便携场景下的长时间调试需求。

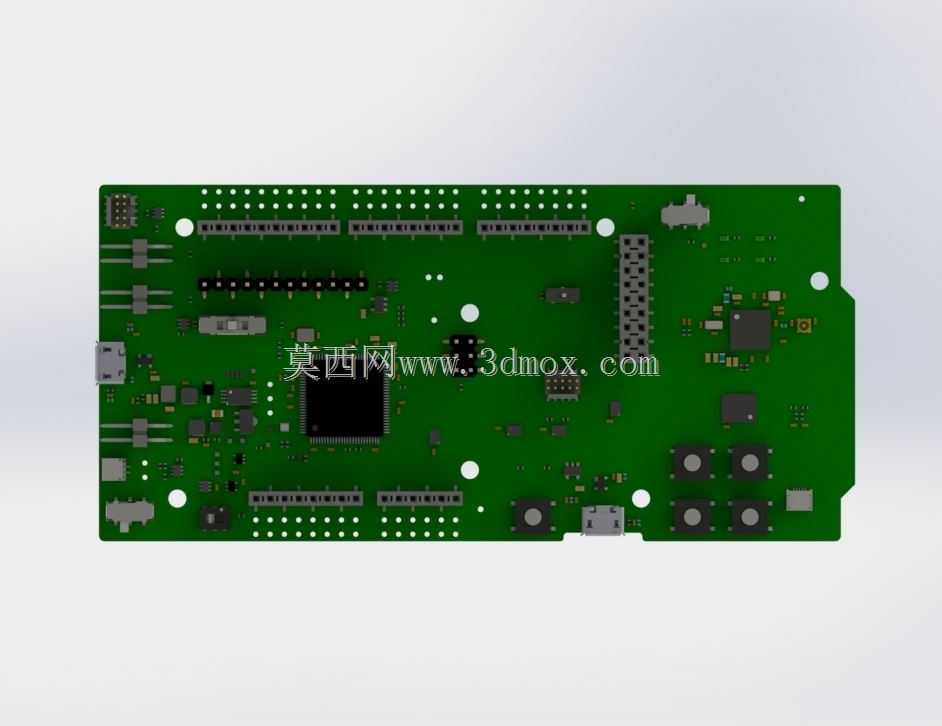

外形采用矩形PCB布局，边缘预留标准安装孔位，可直接固定在通用开发外壳或测试工装上，所有接口均排布在板卡边缘，避免外接模块时出现空间干涉，排针引脚间距采用标准2.54mm规格，既可以直接插装在面包板上完成快速搭线，也可以通过杜邦线连接外部设备，适配不同开发阶段的接线需求。板卡上的功能模块采用分区排布，射频区域远离数字电路与电源回路，减少高频信号对蓝牙射频性能的干扰，按键、LED等交互部件集中排布在板卡一侧，方便调试过程中的操作与状态观察，调试接口与供电接口排布在板卡侧边，避免接线后遮挡核心电路区域，方便开发过程中对关键信号的测量与调试。
