CSWP认证考试练习用异形双圆管连接支架

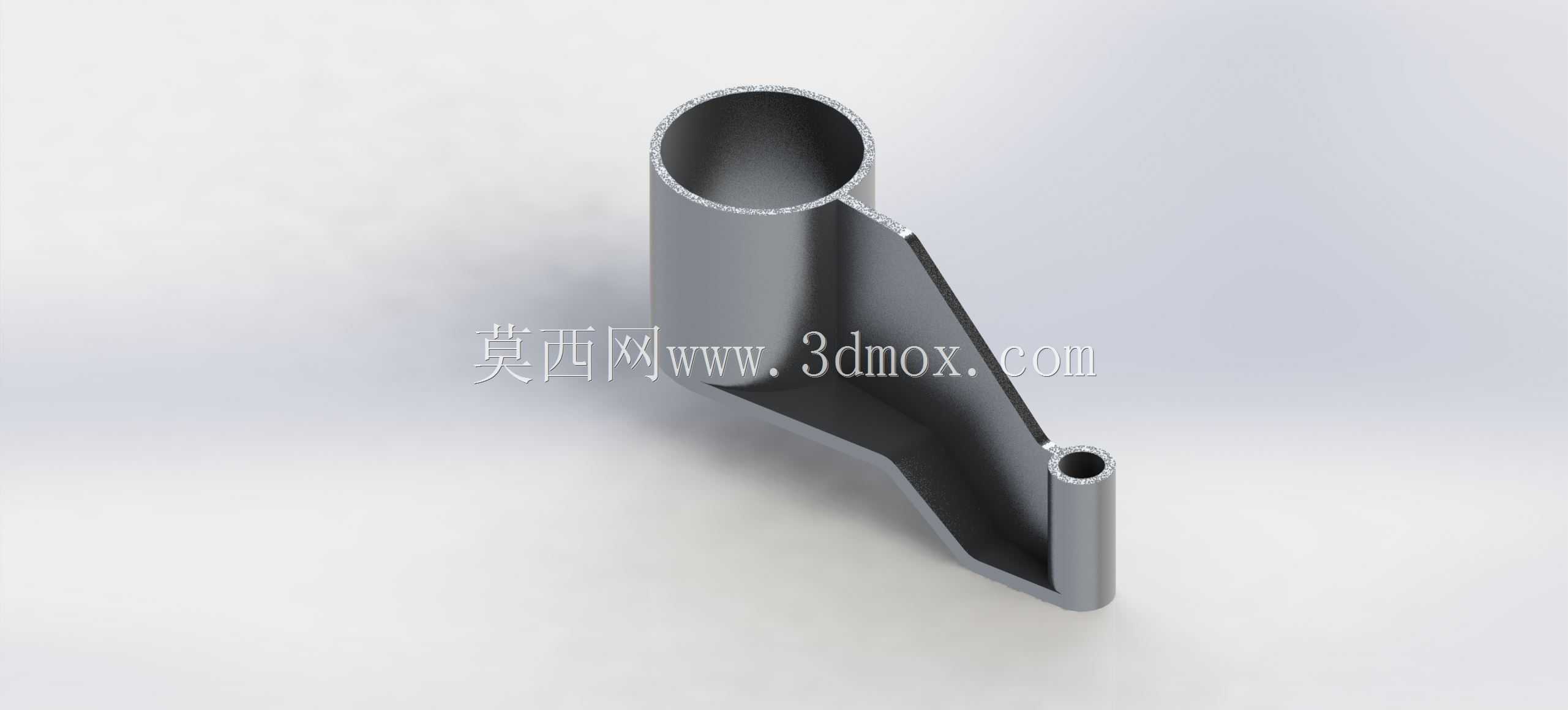

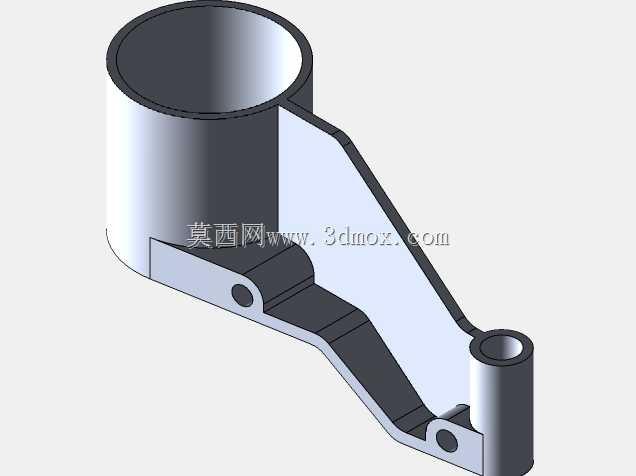

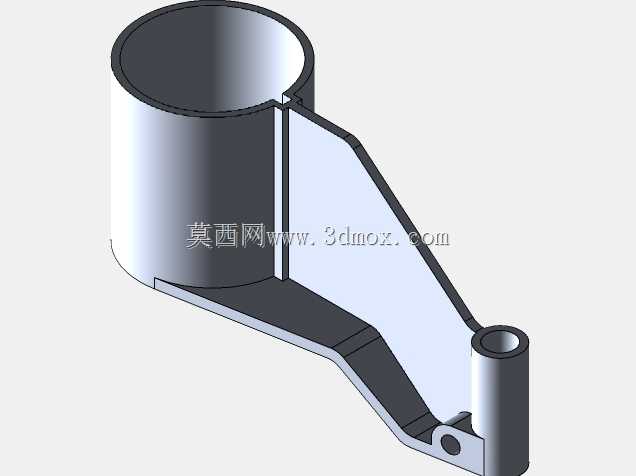

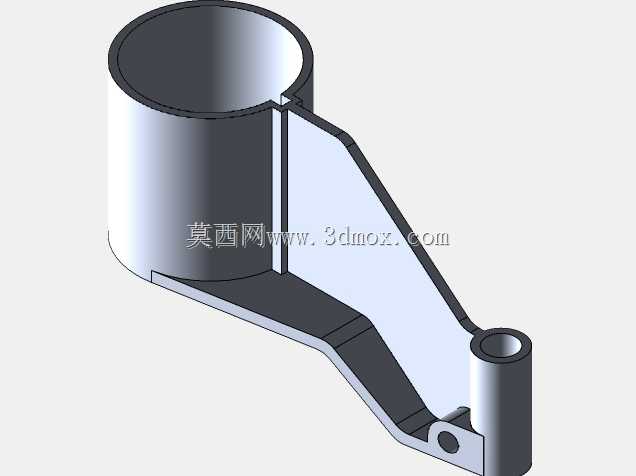

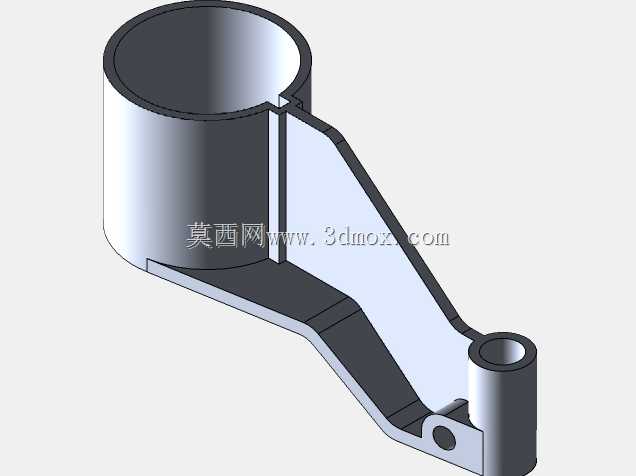

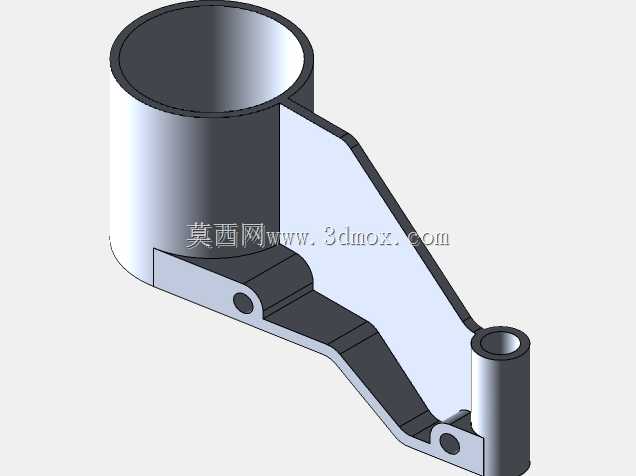

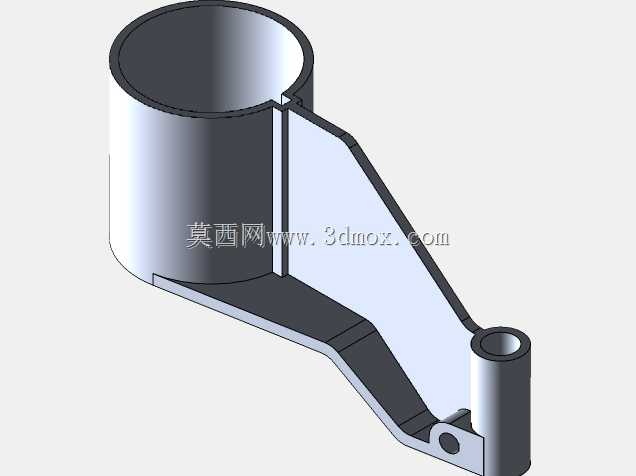

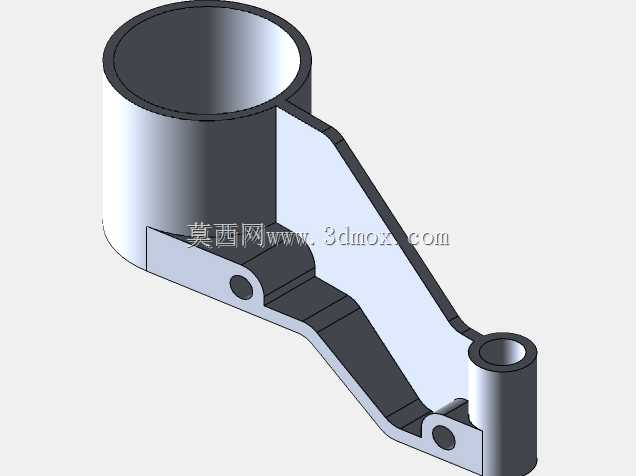

该异形双圆管连接支架是面向机械设计能力考核场景设计的典型练习构件，主要用于考察设计人员对薄壁类组合构件的建模逻辑把控、空间结构尺寸校核以及工程特征合理运用的综合能力，在实际工业场景中，这类双管径异向连接支架常应用于轻型流体输送管路的固定支撑、小型设备的框架搭建、非标工装的辅助连接部位，能够实现两个不同走向、不同管径的圆管类部件的刚性衔接，同时通过一体化的弯折支撑板提升整体结构的抗形变能力，避免管路受外力作用出现错位、松脱的问题。从功能特性来看，该构件采用一体化弯折成型的结构设计，主体包含两个垂直空间走向的空心圆管接口，大管径端口用于对接主输送管路或主支撑立柱，小管径端口用于对接分支管路或辅助支撑杆件，中间的连接支撑板采用渐变式弯折轮廓，既能够匹配两个圆管的空间位置差，又能通过连续的曲面过渡降低应力集中系数，在承受管路自重、流体冲击或者外部振动载荷时，应力可以沿着支撑板的弯折方向均匀分散，不会在连接部位出现应力突变导致的结构开裂。在设计思路层面，该构件优先遵循薄壁件的设计准则，整体壁厚保持均匀一致，避免出现壁厚突变导致的成型缺陷，两个圆管与中间支撑板的衔接处采用圆角过渡处理，既能够消除加工过程中的锐边安全隐患，也能进一步优化结构的受力表现；设计过程中需要精准把控两个圆管的中心距、空间夹角、管口端面的平面度，同时要保证支撑板的弯折轮廓与两个圆管的外圆柱面完全贴合，不存在装配间隙，确保焊接或者一体成型后的结构强度。从外形尺寸与安装边界来看，该构件整体占用空间紧凑，大管径端口的轴向长度较短，小管径端口沿支撑板末端垂直延伸，支撑板的弯折轮廓没有超出两个圆管的外轮廓边界，在实际安装使用时，不需要额外预留过大的操作空间，能够适配空间受限的管路布局场景；管口的内径尺寸匹配常规的标准圆管规格，安装时可以直接采用插接后焊接或者卡箍紧固的方式完成装配，不需要额外加工转接接口，能够有效降低现场安装的工作量与配件成本。这类构件的建模练习能够帮助设计人员熟练掌握空间基准面建立、薄壁特征创建、多实体合并、圆角过渡处理等常用设计操作，完全贴合专业能力认证考核中对复杂薄壁组合件的建模要求，也能为实际工程中同类异向管路连接构件的设计提供可参考的结构逻辑。
