CSWP认证考试铰接式合页结构练习件

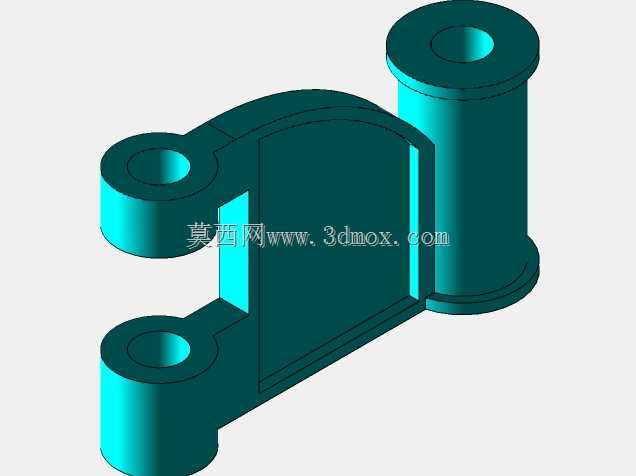

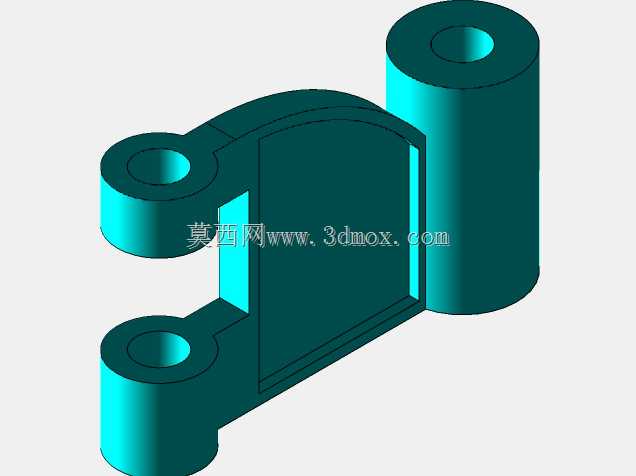

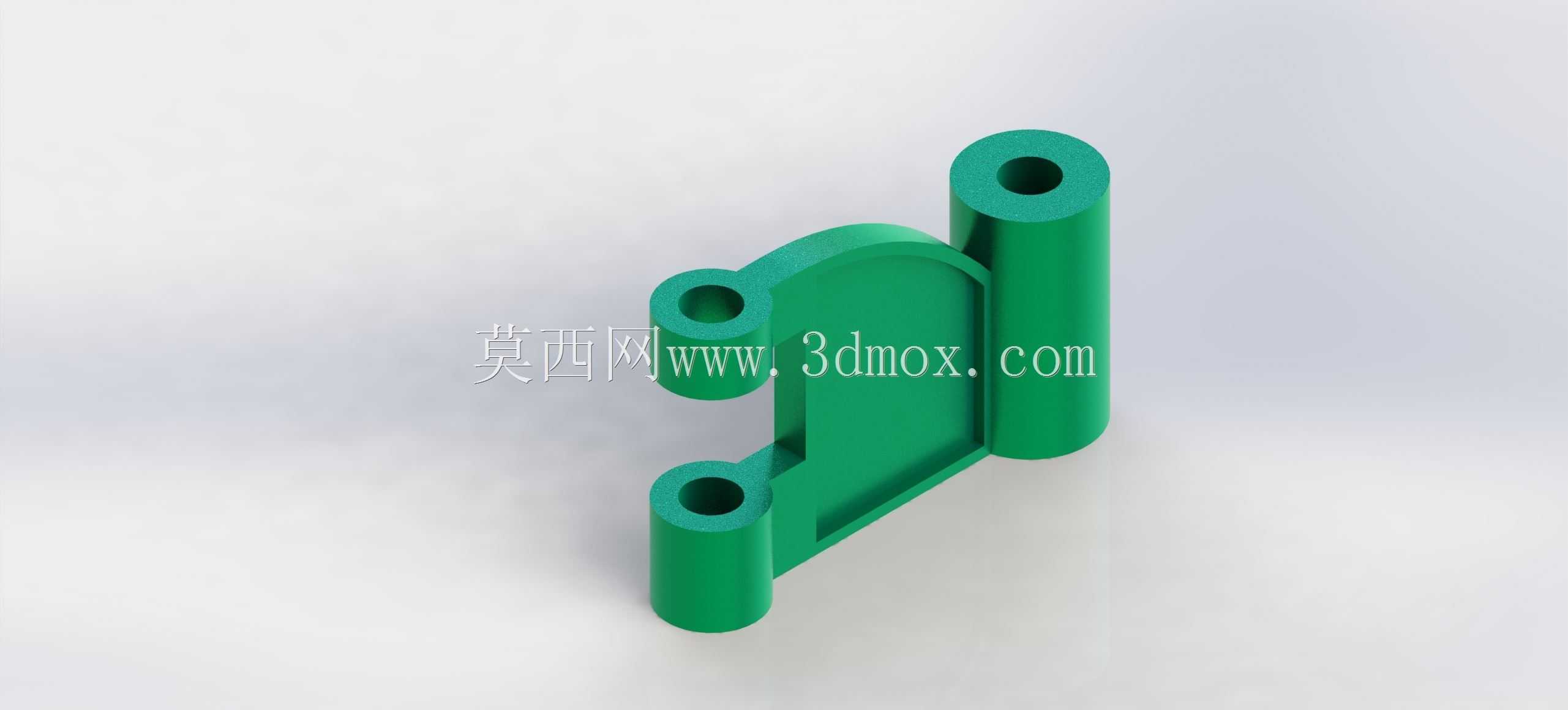

该零件属于典型的铰接类机械连接件，整体采用一体化注塑成型的结构设计思路，主体为弧形支撑板搭配三组同轴铰接筒结构，主要用于实现两个相对部件之间的绕轴转动连接功能，在小型机电设备壳体、仪器舱门、轻型工装夹具的开合结构中有着广泛的应用场景。从结构设计逻辑来看，零件主体的弧形支撑板采用等壁厚设计，在保证结构刚性的同时有效控制了整体重量，避免材料冗余；三组带通孔的铰接筒沿支撑板侧边垂直排布，上下两组筒身向外延伸突出支撑板平面，中间筒身与支撑板侧边齐平，这种错位排布的设计既保证了铰接轴穿装后的受力均匀性，也能在合页开合过程中避免相邻部件发生运动干涉，同时筒身的内孔尺寸经过严格公差匹配，能够适配标准直径的铰接销轴，保证转动过程的顺滑无卡滞。从安装边界来看，三组铰接筒的端面保持严格的共面度要求，安装时可直接贴合配套部件的安装平面，筒身内孔的同轴度公差控制在合理范围内，避免销轴穿装后出现别劲、磨损加剧的问题；支撑板上预留的镂空槽结构，一方面可以减少零件成型时的缩痕缺陷，另一方面也为配套部件的走线、卡扣避让预留了足够空间，在实际装配时不需要额外进行二次加工即可完成适配。从功能特性来看，该零件的转动角度范围可根据配套的限位结构进行调整，自身结构能够承受常规轻型连接场景下的径向载荷，筒身端部的圆角设计既避免了安装时划伤操作人员，也能在开合过程中减少与相邻部件的摩擦损耗；整体结构没有复杂的曲面特征，所有加强筋、过渡圆角都遵循注塑成型的工艺要求，既适合作为机械设计能力考核的练习载体，也可直接参考其结构逻辑优化实际生产中的同类铰接零件设计，在保证连接可靠性的前提下，兼顾了加工工艺性与装配便捷性，能够满足小型设备开合连接部位的长期使用需求，不会出现常规合页易松动、转动卡滞的常见问题。
