CSWP认证考试用异形铰接连杆结构件

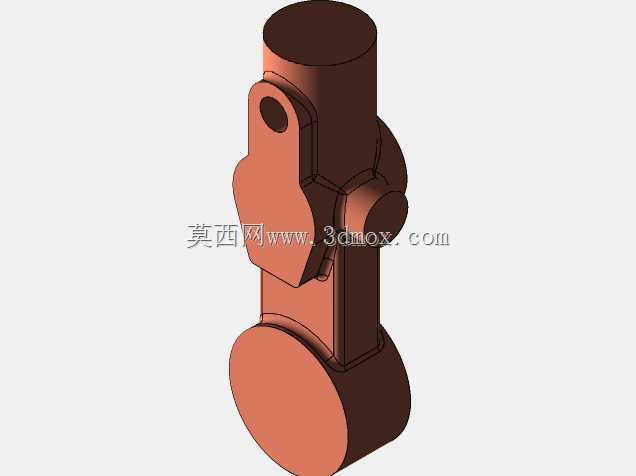

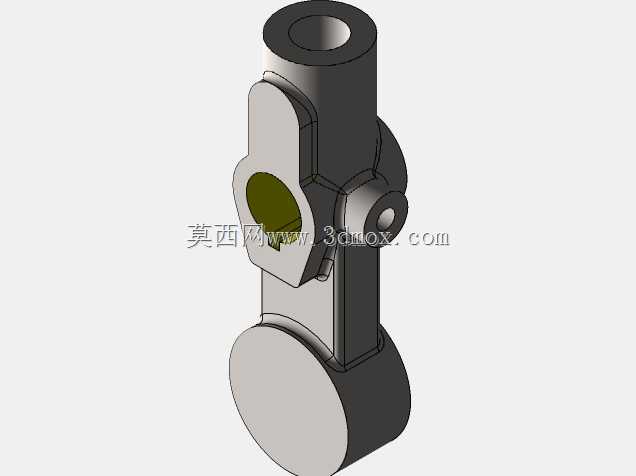

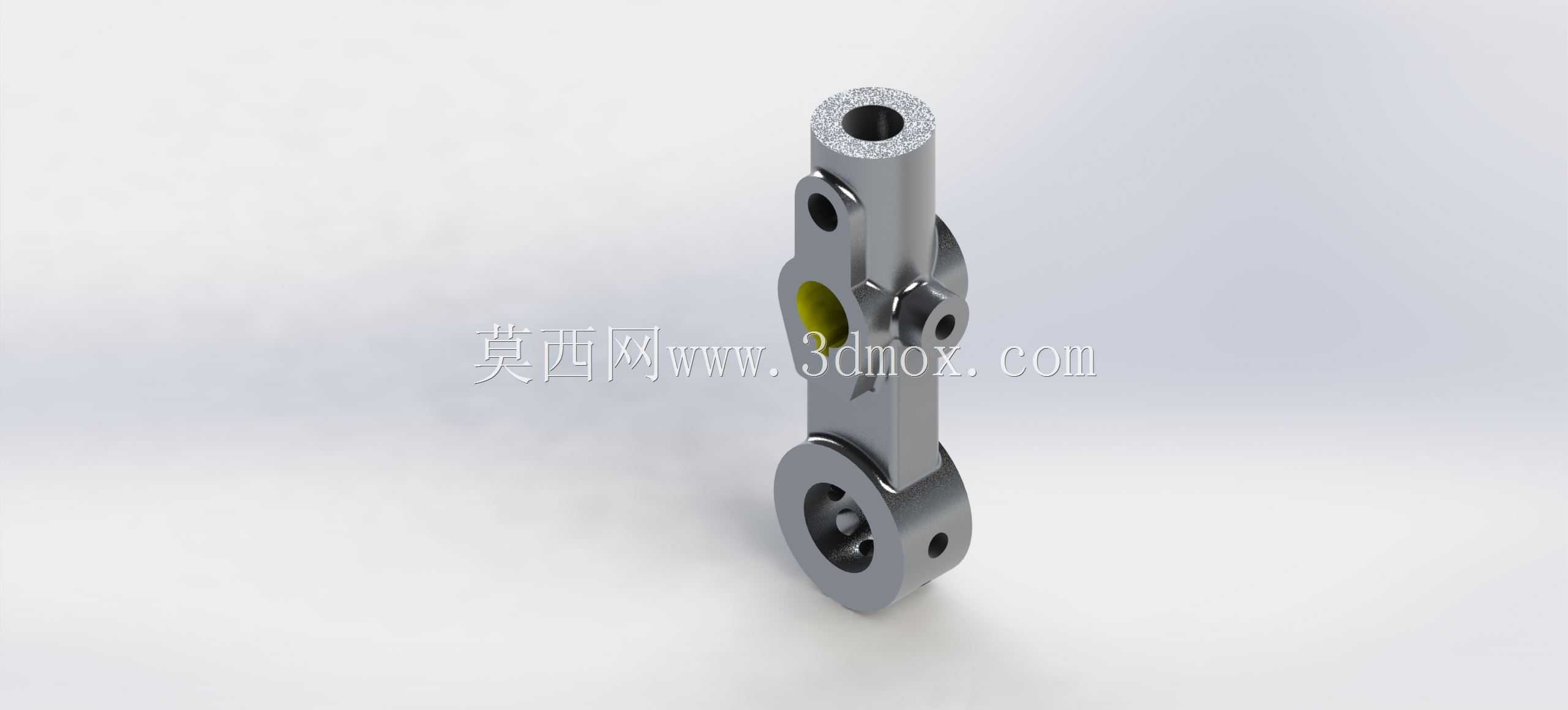

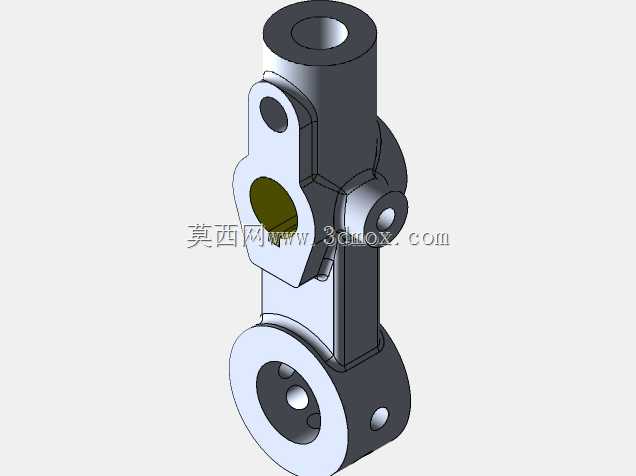

该异形铰接连杆是机械传动系统中承担多节点力传递与运动换向的核心连接件，广泛应用于中小型自动化设备的往复运动机构、轻工机械的执行端联动结构、小型内燃机的气门传动组以及工业夹具的锁止联动单元中，能够在多铰接点的复合运动场景下，稳定传递不同方向的拉压载荷与扭矩，避免单一铰接结构的运动干涉问题。从功能特性来看，该零件采用上下双铰接端加中间过渡臂的结构设计，上端为带轴向通孔的圆柱铰接座，侧面预留径向定位孔，可通过销轴与固定机架端的铰接座配合，实现绕固定轴的定轴转动；下端为带内嵌轴承位的圆盘铰接端，可与运动执行端的摇臂或推杆连接，将上端的定轴转动转化为执行端的往复摆动或直线运动；中间臂身采用变截面流线型设计，在保证整体结构刚度的前提下，尽可能削减非受力区域的材料余量，降低零件自身重量带来的运动惯性，同时臂身侧面预留的异形凸台与定位孔，可用于安装位置传感器触发片或辅助限位挡块，拓展零件的使用场景。设计过程中，首先根据传动系统的运动行程需求，确定上下铰接点的中心距作为核心尺寸基准，再结合两端配合件的销轴直径、轴承外径确定铰接孔的配合公差，上端铰接孔采用H7级公差适配标准圆柱销轴，下端轴承位采用JS6级公差适配深沟球轴承的外圈安装，保证铰接转动的顺滑无卡滞；臂身的截面尺寸通过有限元受力分析迭代优化，在最大载荷工况下，臂身的最大等效应力低于材料屈服强度的三分之一，保证长期交变载荷下的疲劳寿命，同时所有棱边均做R0.5-R2的圆角过渡，避免应力集中导致的零件断裂。安装边界方面，该零件上端铰接座的外径尺寸适配常规20mm直径的铰接支座安装槽，下端圆盘的外径可适配30mm直径的执行端连接座，整体安装后绕上端铰接点的摆动角度范围可达±45度，运动过程中臂身与周边结构的最小安全间隙预留3mm以上，避免运动过程中出现剐蹭干涉，零件表面采用阳极氧化或发黑处理，提升耐磨性能与防锈能力，可适应常规工业车间的温湿度工作环境。
