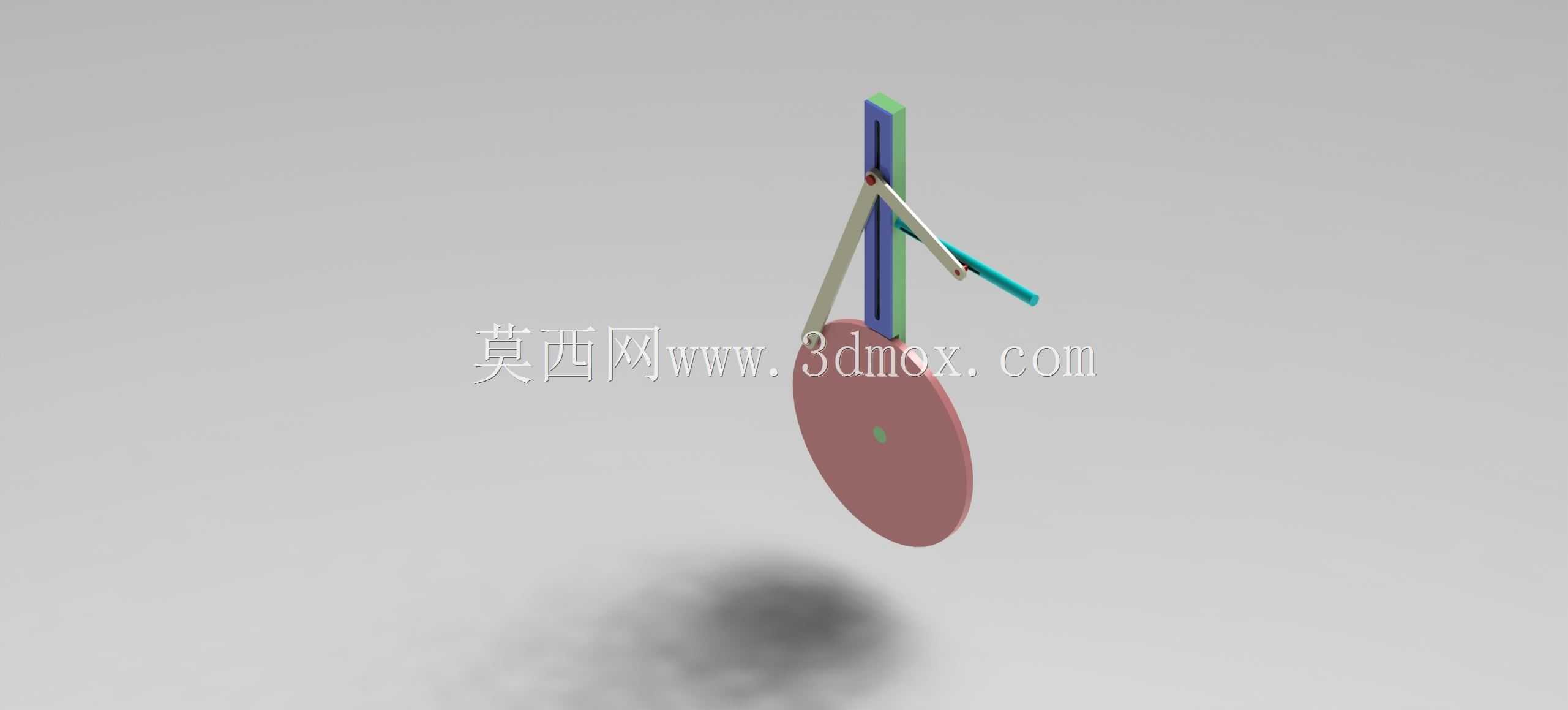

曲柄滑块联动圆盘传动机构

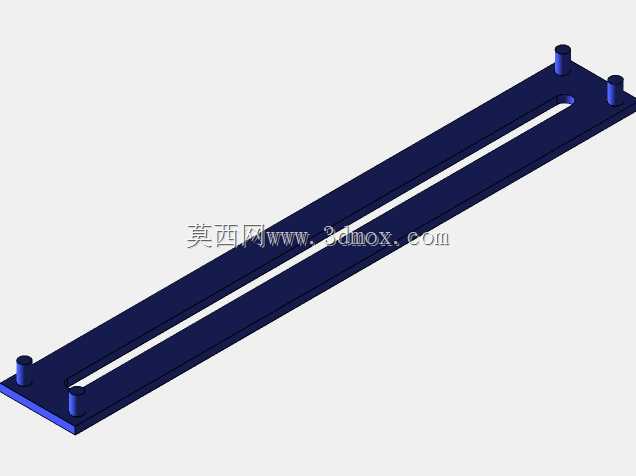

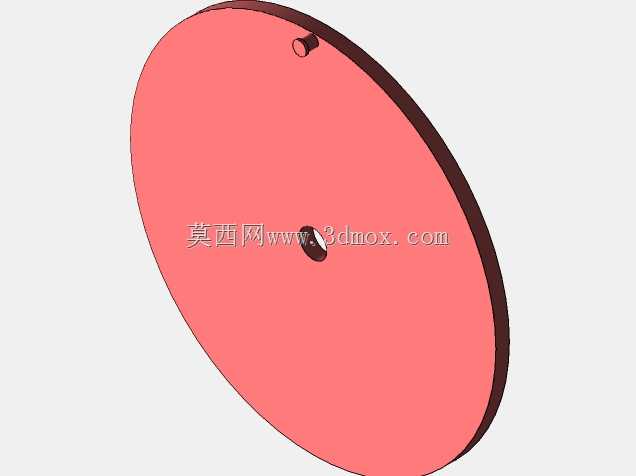

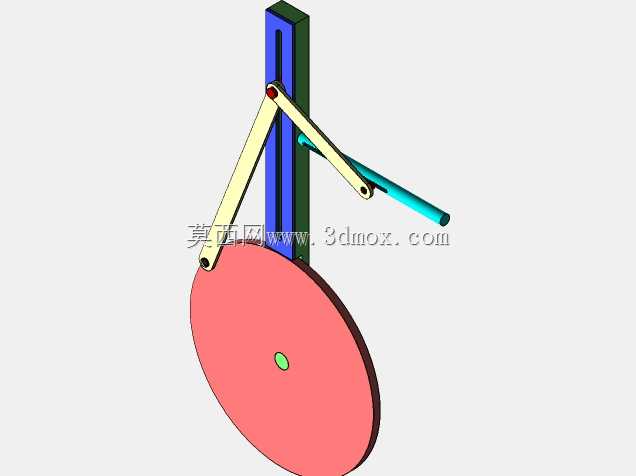

该曲柄滑块联动圆盘传动机构是典型的平面连杆组合传动结构，主要应用于需要将连续回转运动转化为往复摆动、或是将往复直线运动转化为定轴回转运动的通用机械场景中，常见于小型冲压设备的进给单元、轻工包装机械的物料推送模块、教学演示用机械原理实验台以及部分自动化生产线的间歇送料工位，能够在低速轻载的传动工况下稳定实现预设的运动轨迹输出，满足不同设备对特定动作节拍的传动需求。从功能特性来看，这套机构通过多组铰接连杆完成动力传递，底部的圆盘构件作为动力输出或输入的核心载体，当圆盘绕中心固定轴做连续回转运动时，与之铰接的长连杆会带动中部的竖置滑块沿垂直导轨做上下往复直线运动，同时滑块侧方铰接的短摆杆会同步带动侧置的杆状构件做定角度往复摆动，整套机构的运动副均采用转动铰接设计，传动过程中无刚性冲击，运动传递平稳，可通过调整圆盘上铰接点的偏心距来改变滑块的行程长度，也可通过调整各段连杆的长度比例来改变侧方摆杆的摆动角度范围，适配不同工况下的动作参数需求。在设计思路上，这套机构优先遵循了平面连杆机构的运动确定性原则，所有活动构件的自由度总和与原动件数量匹配，不会出现运动卡滞或轨迹不确定的问题；各铰接位置均预留了标准销轴的安装空间，可直接配套通用规格的销轴与轴套完成装配，降低后期加工与维护的配件成本；竖置导轨部分采用平行双导向面设计，能够抵消连杆传动过程中产生的侧向分力，避免滑块运动过程中出现偏磨卡顿的问题，延长机构的整体使用寿命。从外形尺寸与安装边界来看，整套机构的整体外轮廓在垂直方向上以圆盘的下边缘为最低边界，以竖置导轨的顶端为最高边界，水平方向上以侧方摆杆的最大外摆位置为侧边界，安装时仅需要固定圆盘的中心转轴座与竖置导轨的安装基面即可完成整机固定，不需要额外设计复杂的支撑结构，安装基面的预留尺寸仅需要覆盖圆盘直径与导轨长度的矩形区域即可，整体占用空间紧凑，可直接嵌入到各类小型设备的内部传动腔中，不会占用过多的设备内部布局空间，适配性较强。
