CSWA认证考核用异形支撑连接座结构

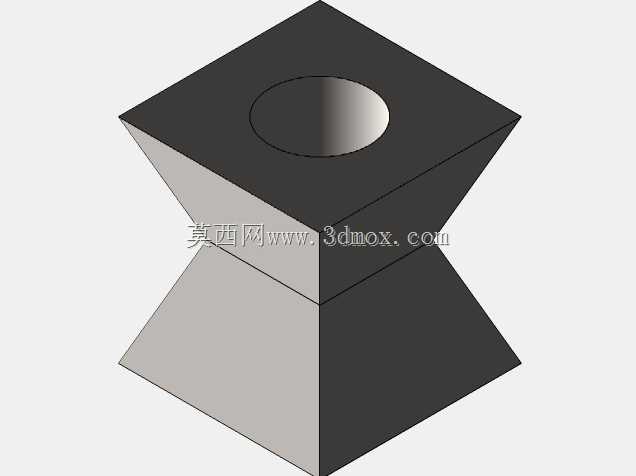

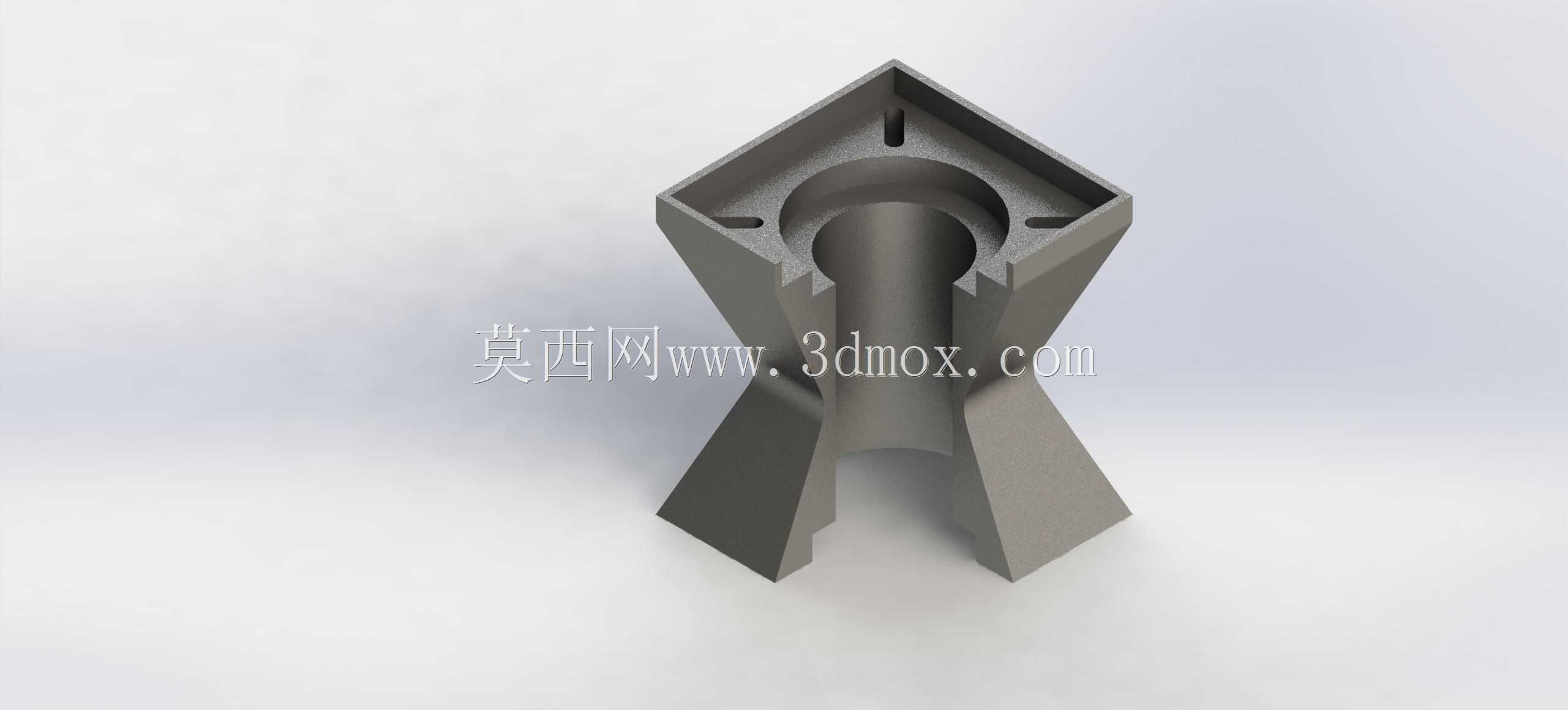

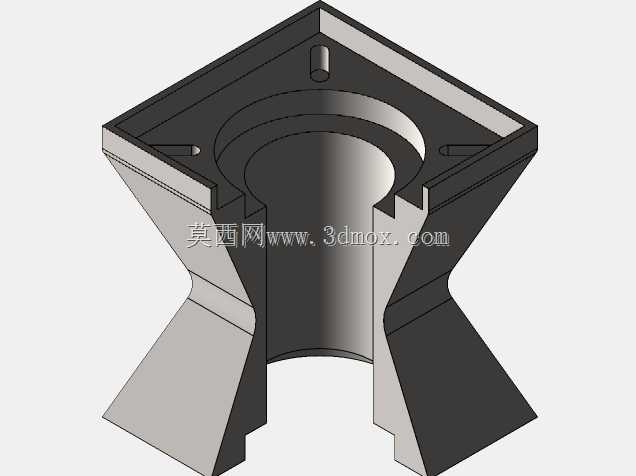

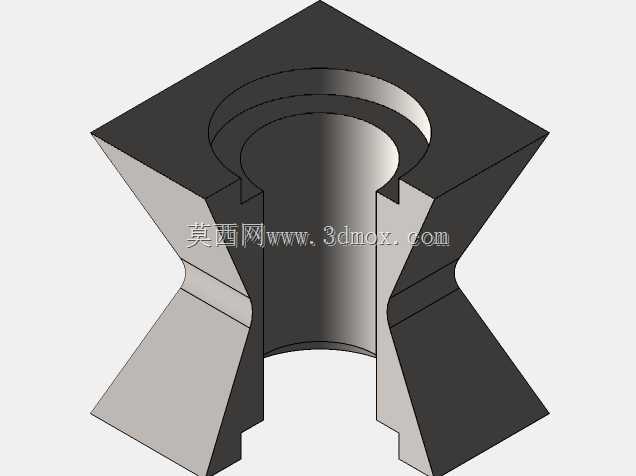

该异形支撑连接座主要应用于模块化工业框架的角部连接场景，可同时对接三个互相垂直方向的方形型材杆件，为框架结构提供稳定的角部支撑与载荷传递，常见于小型设备机架、实验测试工装台架、定制化物料承载架的搭建环节，能够在多向受力的角部位置分散型材传递的竖向压力与水平侧向力，避免框架角部出现应力集中导致的结构变形。从功能特性来看，该零件上部采用方形外轮廓设计，内部设置环形沉台腔体，既可以容纳配套的紧固件端头实现隐藏式安装，也能够为对接的型材端部提供定位止口，保证型材安装后与连接座的同轴度与贴合度；中部采用收腰式过渡结构，在保证整体结构强度的前提下削减了不必要的实体材料，有效降低零件自身重量，同时收腰位置的弧形过渡能够引导载荷流均匀传递，减少直角结构带来的应力突变问题；下部采用四瓣式分叉支撑脚结构，每个支撑脚的内侧设置定位卡槽，可直接卡入对应型材的预设槽位，无需额外加工定位孔即可实现快速对位，大幅提升框架的装配效率。在设计思路上，该零件首先明确了三方垂直对接的核心功能需求，先确定上部方形接口的内外部尺寸与型材截面尺寸的匹配关系，预留合理的安装间隙保证装配顺畅，再根据框架额定承载载荷计算中部过渡段的最小壁厚，通过有限元模拟验证载荷作用下的应力分布，对壁厚进行针对性优化，在应力集中的转角位置添加圆角过渡，最后设计下部分叉支撑结构，通过卡槽结构实现安装时的预定位，降低装配过程中的对位难度。在外形尺寸与安装边界方面，该零件整体为中心对称结构，上部方形接口的外轮廓尺寸与对接型材的外轮廓尺寸保持一致，保证装配后外表面齐平无凸起，内部环形沉台的深度与紧固件的端头长度匹配，确保紧固件安装后不突出零件上表面；中部收腰段的最小直径满足抗弯强度要求，同时预留足够的操作空间方便紧固件的锁紧操作；下部四个支撑脚的外张开角度与型材安装后的受力方向匹配，每个支撑脚的卡槽宽度与型材槽口宽度采用间隙配合，安装后支撑脚的下端面与型材表面完全贴合，整体安装后不会超出型材的外轮廓边界，不会对框架外部的其他零部件安装造成干涉。
