辐条式轨道走行轮结构设计

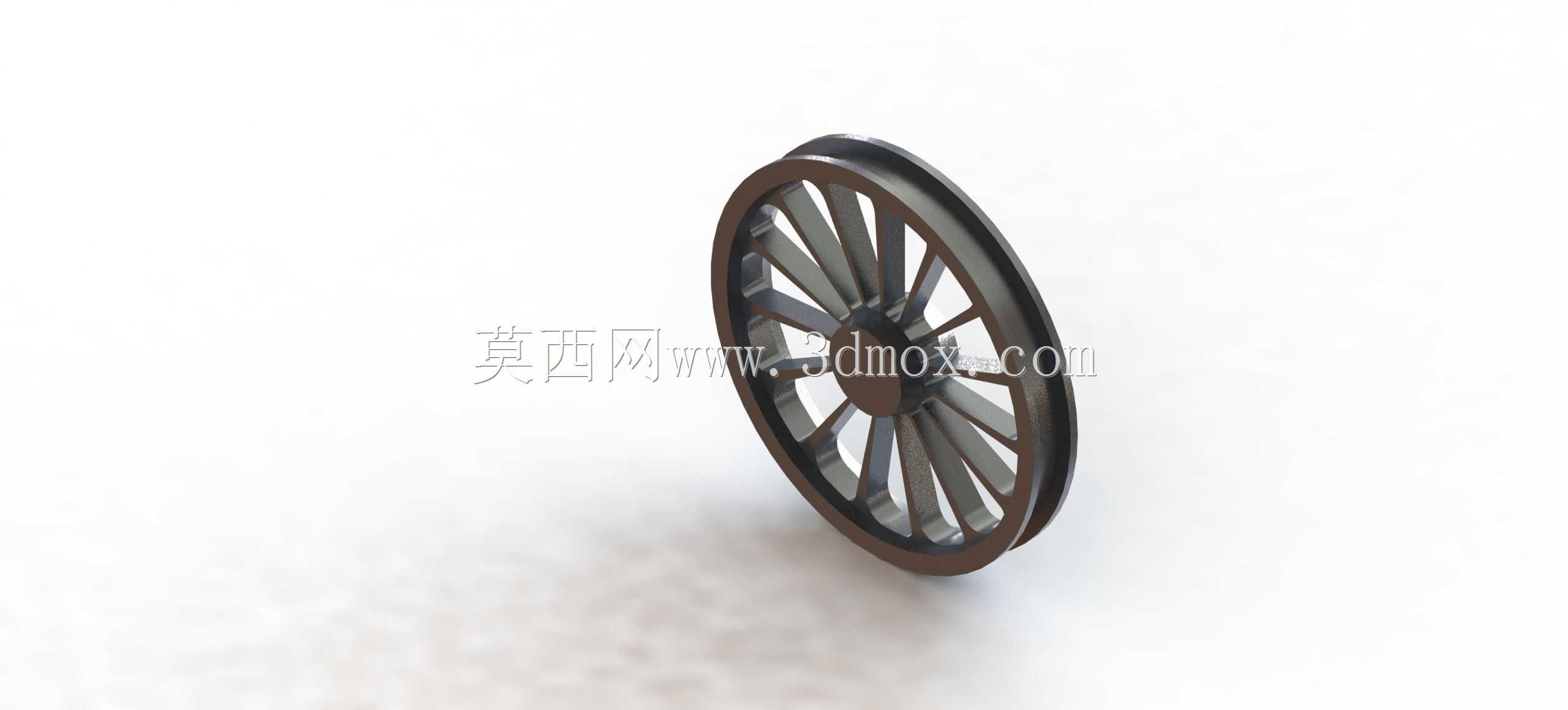

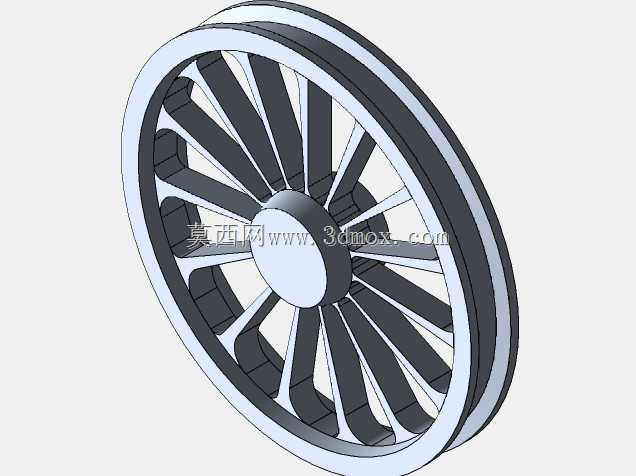

该辐条式走行轮主要应用于轨道类行走机构的承载与走行场景，常见于小型轨道输送设备、游乐设施轨道车、轻型轨道交通载具以及工业车间内的轨道转运小车上，作为核心行走承载部件，承担设备整体重量传导、沿轨道定向滚动走行的核心功能，同时可配合传动机构传递走行动力，保障设备沿预设轨道平稳运行。从功能特性来看，该轮体采用辐条式结构设计，相比实心轮体大幅降低了自身重量，减少了转动惯量，在设备启停、变速过程中能够降低动力损耗，提升走行响应速度；轮缘采用凸起限位结构，能够在走行过程中卡合在轨道侧面，避免轮体脱轨，提升运行稳定性；中心轮毂位置设置有轴孔安装位，可与走行轴紧密配合，传递扭矩的同时保障轮体转动的同轴度，减少运行过程中的径向跳动。在设计思路上，该轮体采用对称式辐条布局，多根辐条沿轮毂周向均匀分布，能够将轮面承受的载荷均匀分散到每根辐条上，再传导至中心轮毂，避免局部应力集中导致的轮体变形或断裂；辐条采用变截面设计，靠近轮毂位置厚度更大，向轮缘方向逐渐过渡收窄，在保障结构强度的前提下进一步优化重量分布，提升轮体的动平衡性能；轮缘与轨道接触的踏面做了圆弧过渡处理，能够减少轮轨接触时的摩擦损耗，降低运行噪音，同时适配轨道的微小安装误差，避免卡滞问题。在外形尺寸与安装边界方面，该轮体外径适配常用的轻型槽钢或工字钢轨道，轮缘内侧间距与轨道顶面宽度匹配，预留了合理的安装间隙，避免运行过程中出现轮缘与轨道侧面的硬摩擦；中心轴孔直径适配常规规格的走行轴，可配合键槽实现周向固定，轮毂轴向长度与安装座的宽度匹配，能够通过轴肩或锁紧挡圈实现轴向定位，安装时无需对轮体做额外的切削加工即可适配常规的走行机构安装位，整体结构紧凑，可直接集成到各类小型轨道行走设备的底盘结构中，替换维护便捷。
