高稳压控恒温晶振精密结构设计

本次呈现的是一款面向高端射频与精密计时场景的压控恒温补偿晶体振荡器结构，这类器件是无线通信基站、高精度雷达系统、卫星地面接收设备、高端测试测量仪器以及微波加热设备的核心时基部件，承担着为整套系统提供超高稳定度参考频率的关键作用，其频率输出的稳定性直接决定了整套射频系统的信号收发精度、通信误码率以及测距测速类设备的检测准确度。

该晶振核心功能是通过内置的恒温控制结构，让内部石英晶体谐振件始终处于温度波动极小的恒定工作环境，同时支持外部电压输入对输出频率进行微量校准调整，以此实现±1.5PPB级别的超高频率稳定度，相比普通民用级晶振常用的±50PPM稳定度指标，其频率精度提升了五个数量级，能够满足对时钟偏差容忍度极低的高端射频电路需求，尤其适合低功耗射频设备使用，可大幅缩短设备协议唤醒的同步时间，降低系统待机功耗。

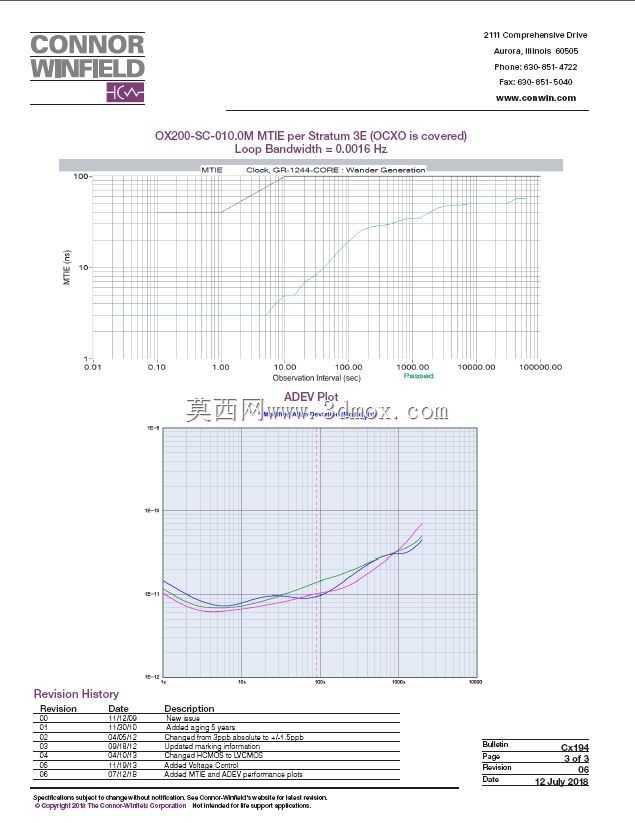

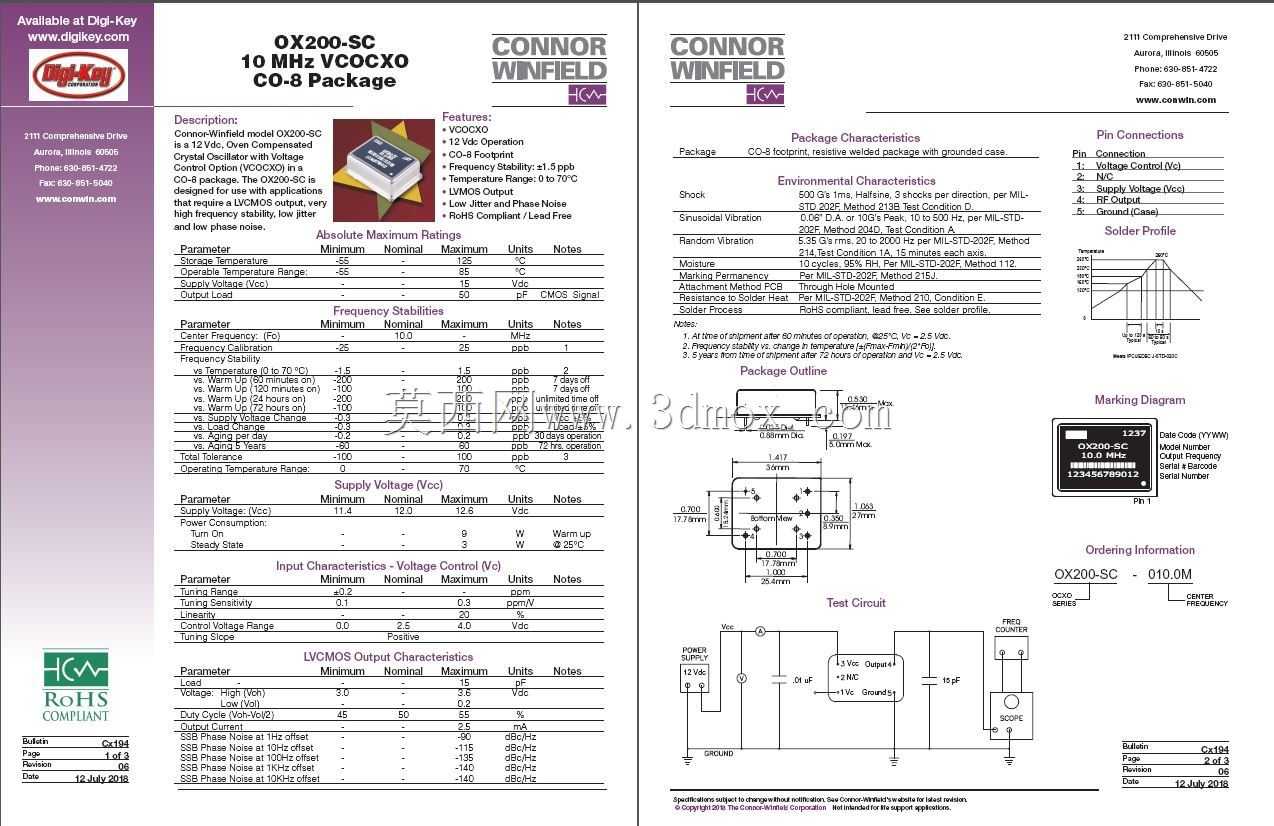

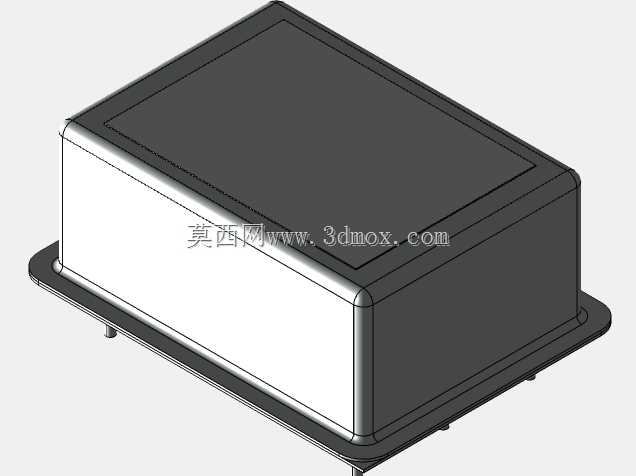

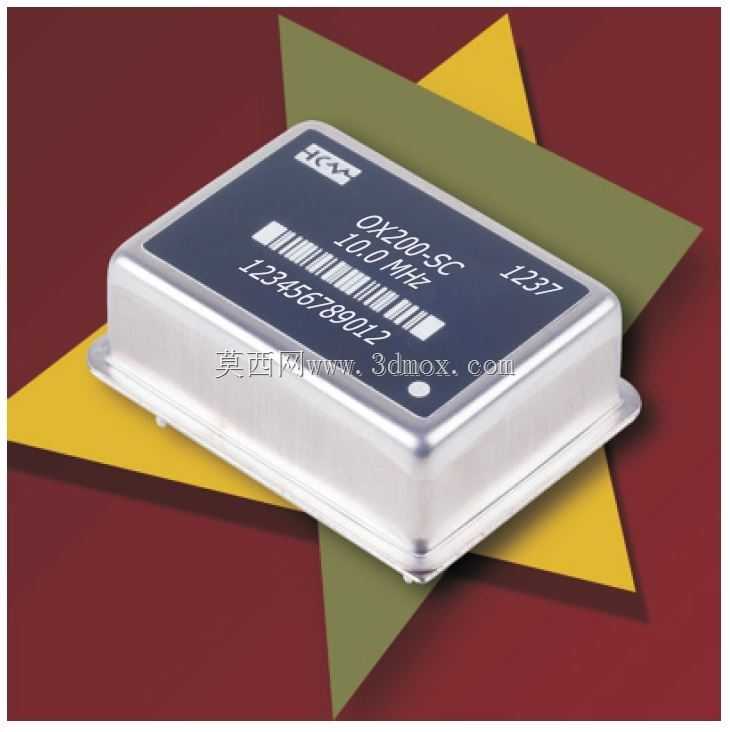

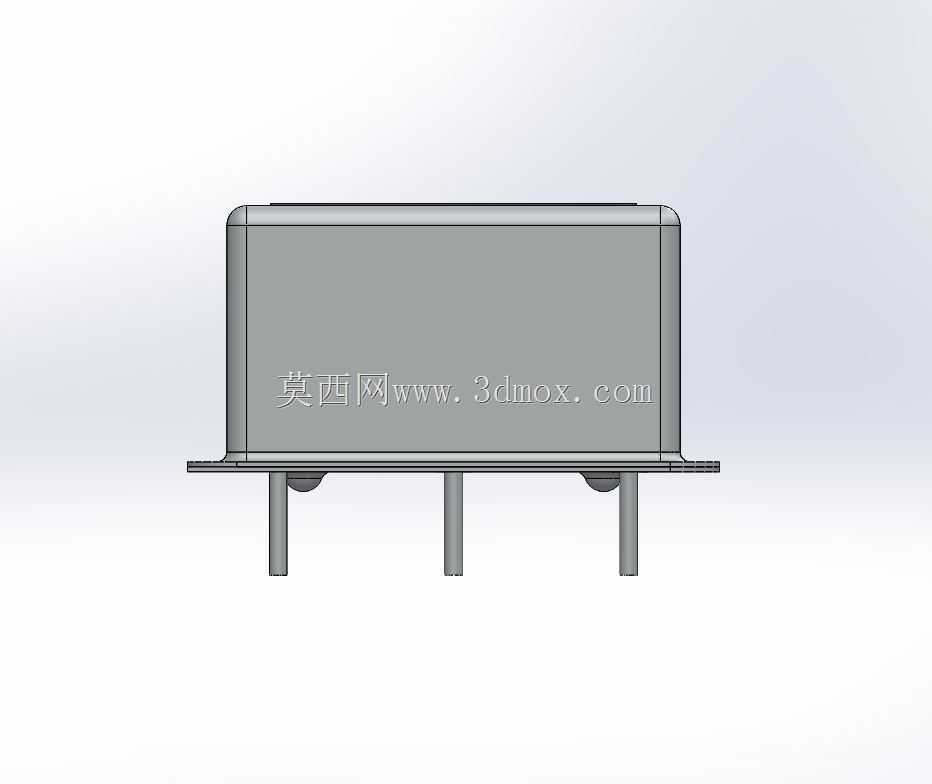

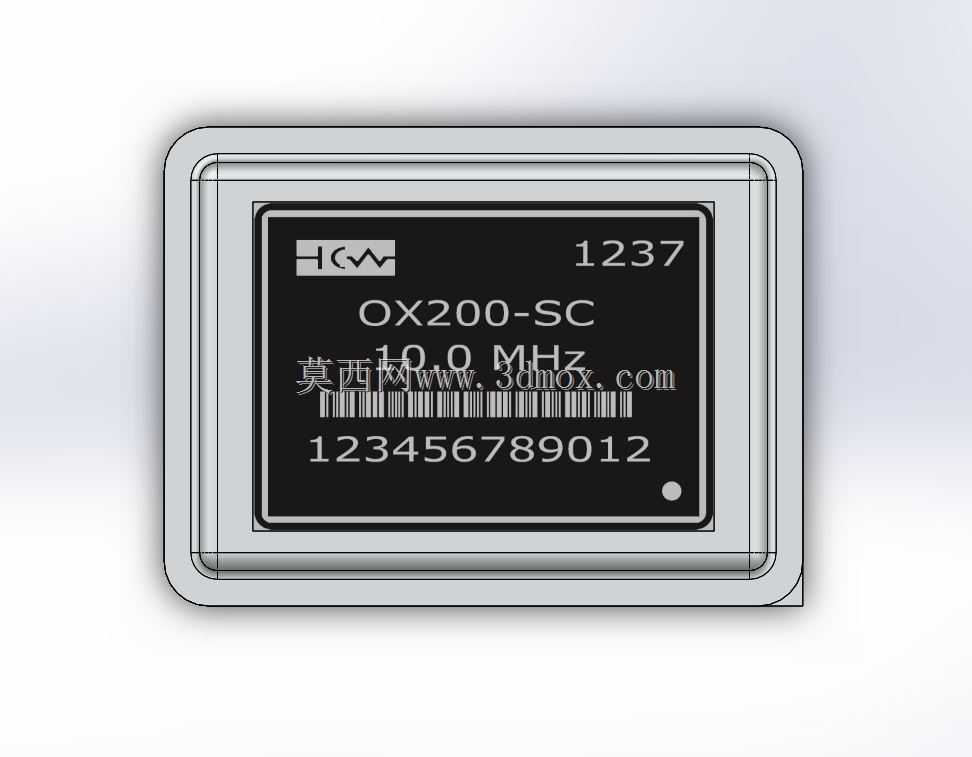

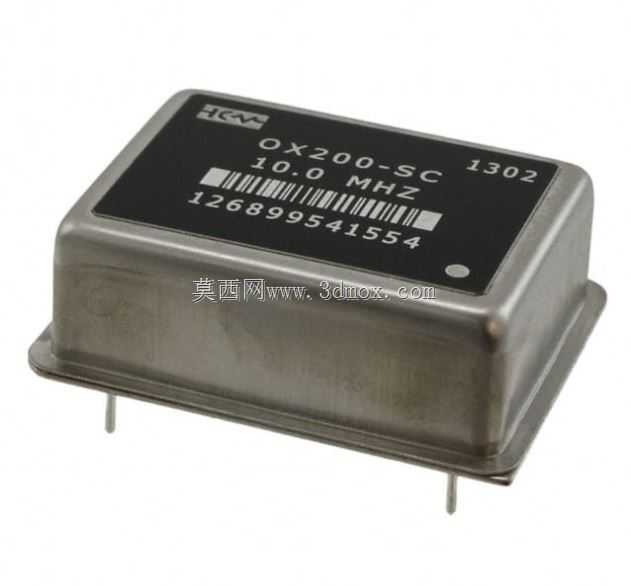

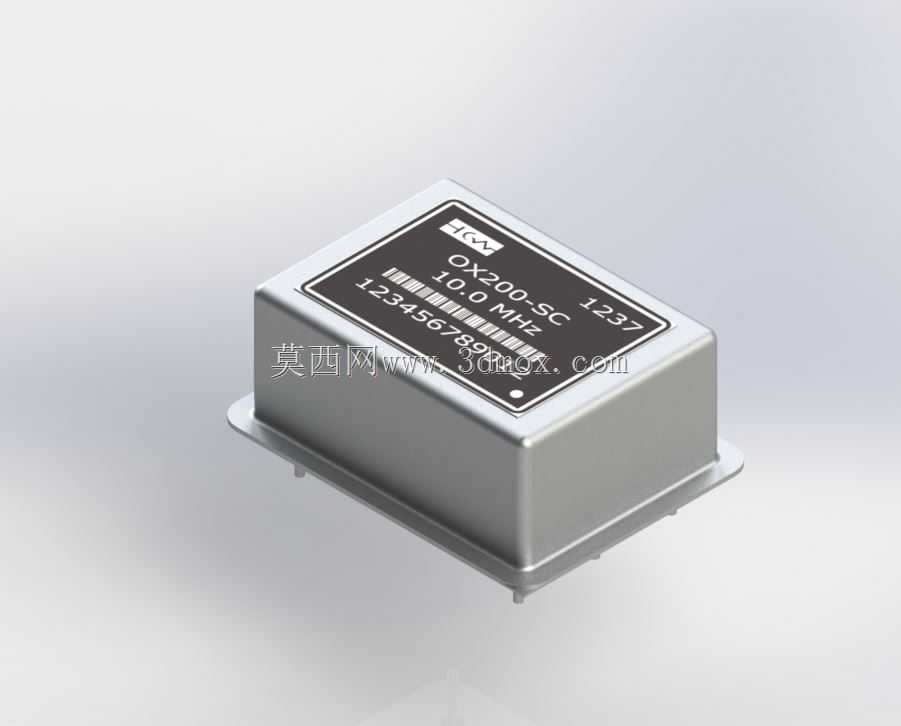

在结构设计思路上，这款晶振采用全金属屏蔽密封外壳，外壳选用导磁性能优异的金属板材一体冲压成型，接缝处做连续无缝焊接处理，既可以隔绝外界温湿度变化、粉尘侵蚀对内部器件的影响，也能有效屏蔽外界电磁干扰对内部振荡电路的串扰，避免输出频率出现杂散偏移。外壳顶面采用激光蚀刻工艺标注器件核心参数，标识清晰耐磨，不会因长期使用出现标识磨损脱落的问题。底部设计有带固定安装孔的金属法兰边，安装孔位置严格遵循行业通用安装间距规范，可直接适配标准印制板的安装孔位，既可以通过螺丝完成刚性固定，也可搭配减震垫使用，降低外界机械振动对晶振输出频率的影响。引脚采用直插式镀金设计，导电性能优异，抗氧化能力强，可保证长期使用的接触可靠性，引脚排布间距符合通用直插元件规范，兼容常规波峰焊与手工焊接工艺。

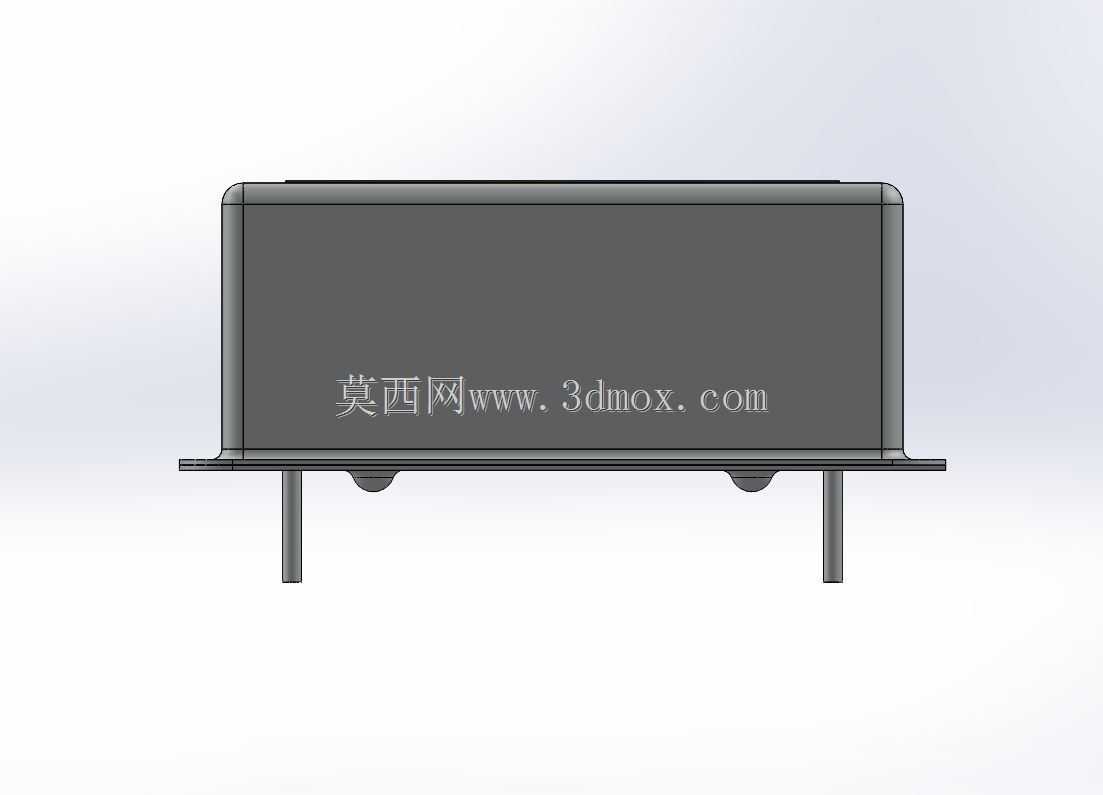

从安装边界来看，该晶振整体为方正金属盒体结构，本体高度控制得当，不会在设备内部占用过多垂直安装空间，法兰边突出本体的尺寸经过精准核算，既保证安装固定的结构强度，也不会额外占用过多印制板板面空间，可适配高密度排布的射频电路板设计需求。外壳侧面做了微小的倒角处理，避免安装过程中锋利边角划伤操作人员或损坏周边线路，整体结构紧凑坚固，能够适应工业级场景下的温湿度变化与轻度振动冲击环境，长期工作可靠性出色。
