高精度恒温补偿压控晶体振荡器结构设计

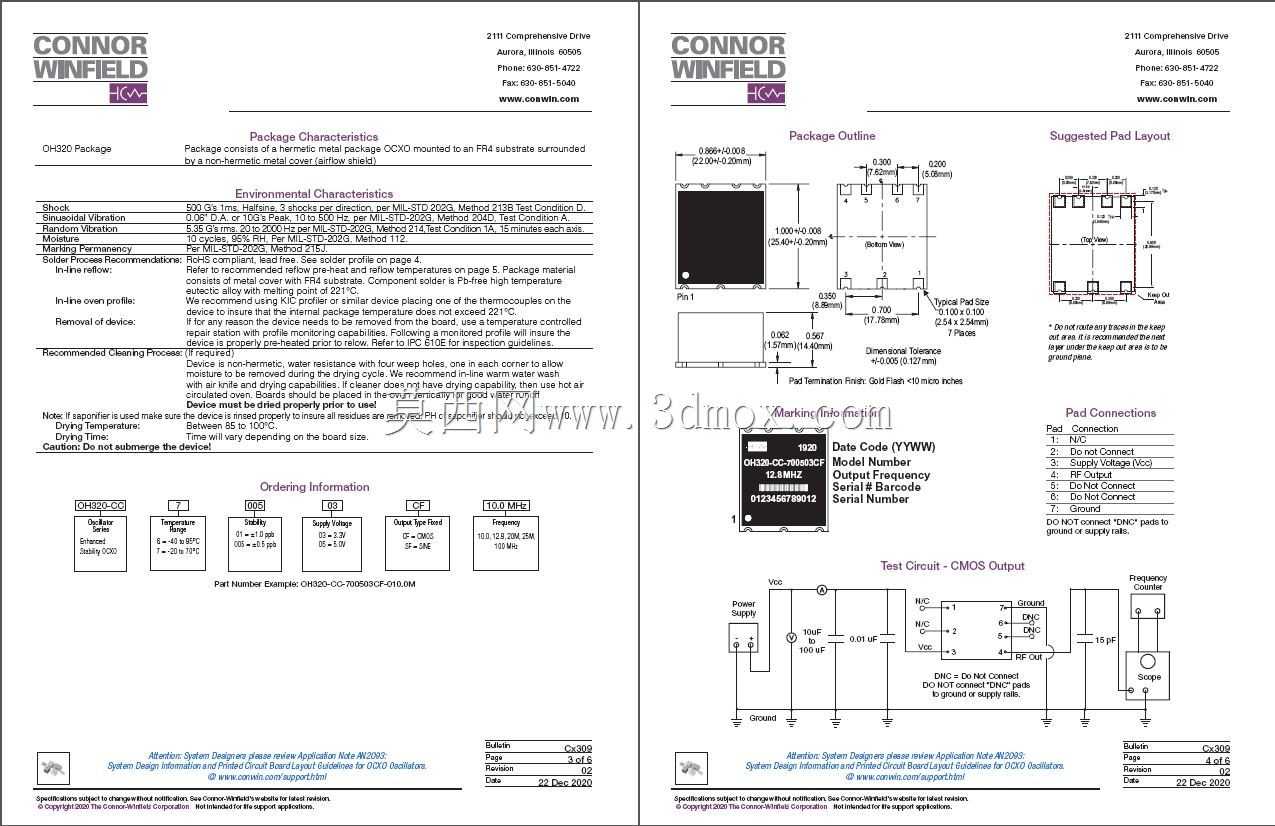

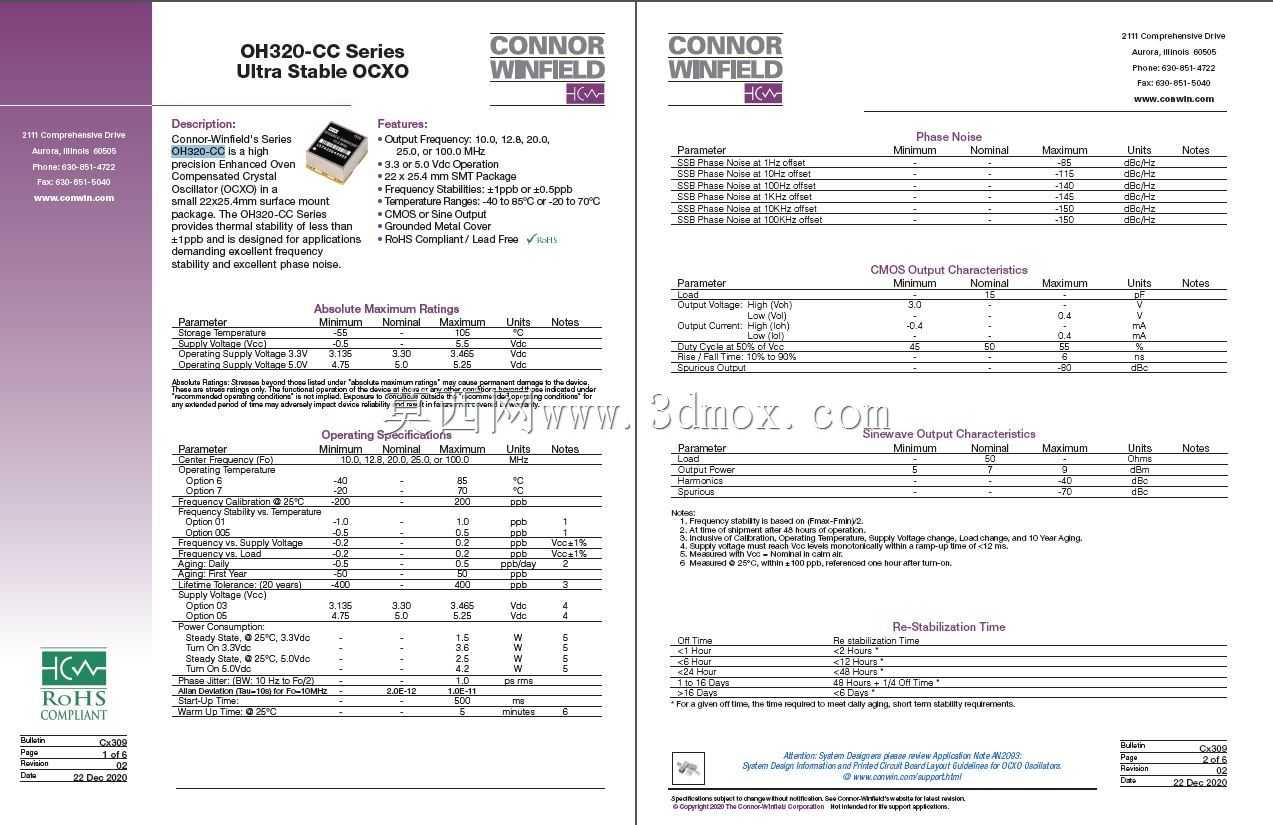

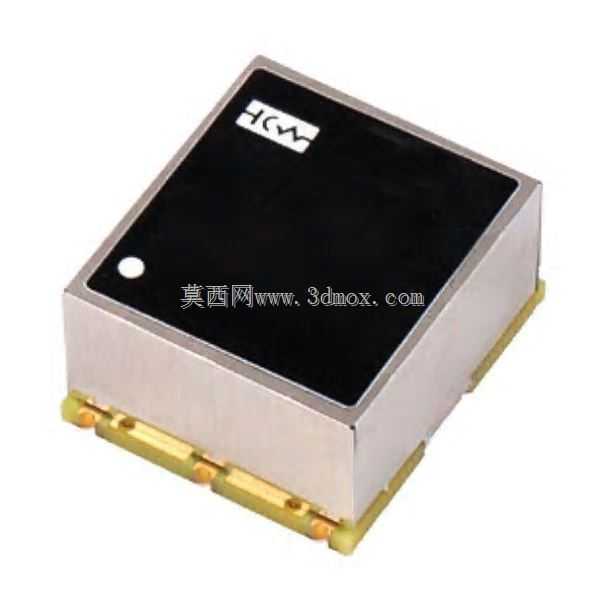

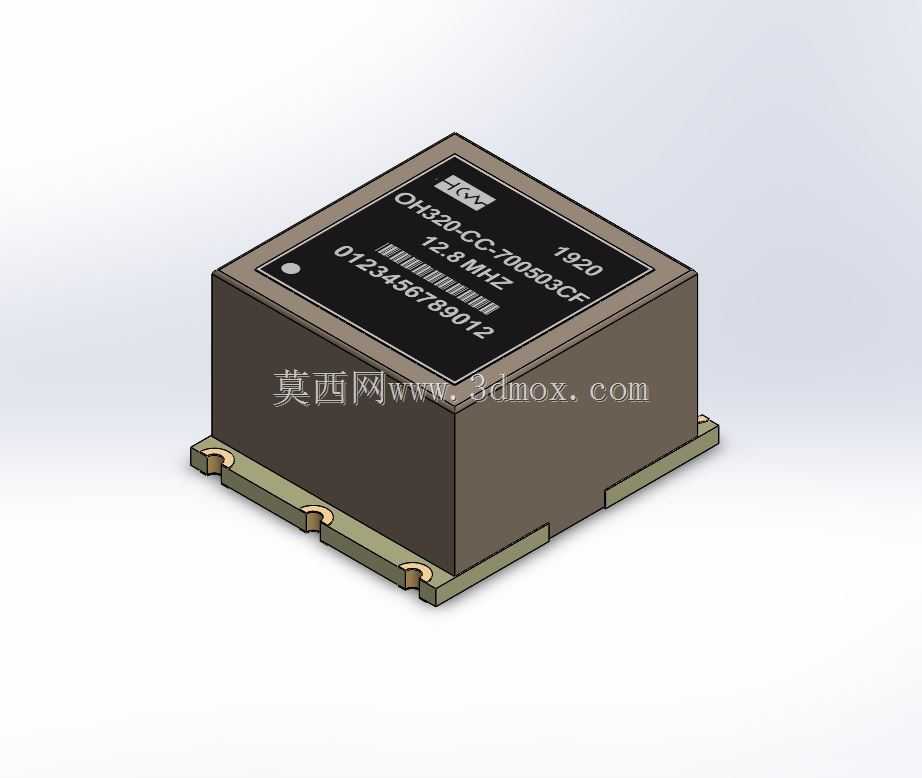

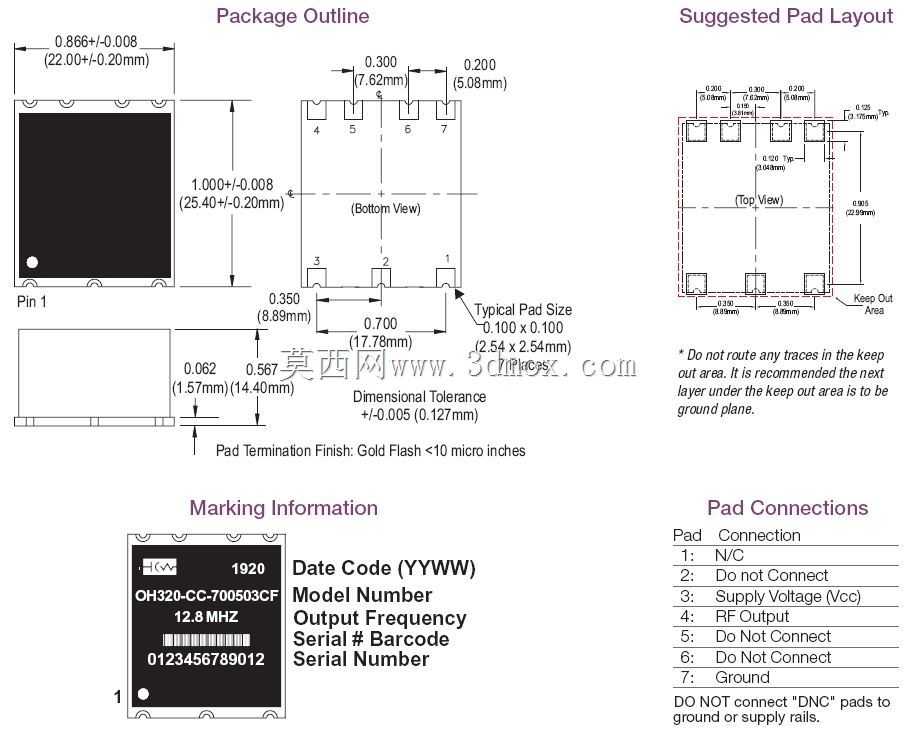

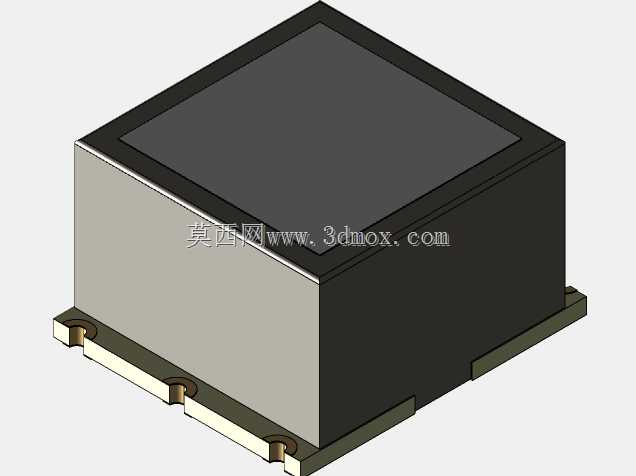

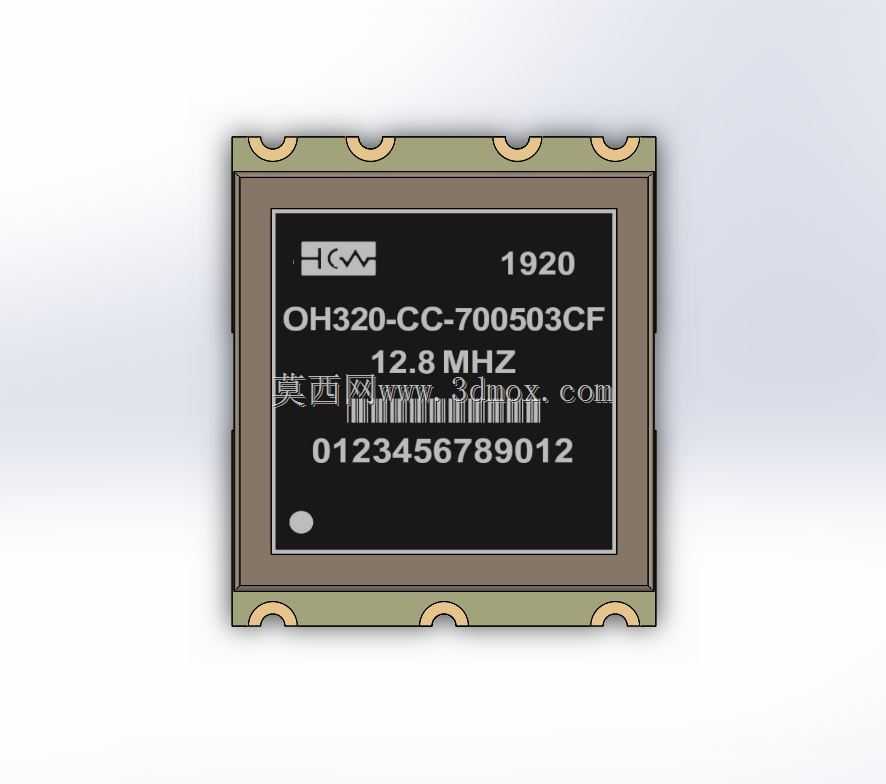

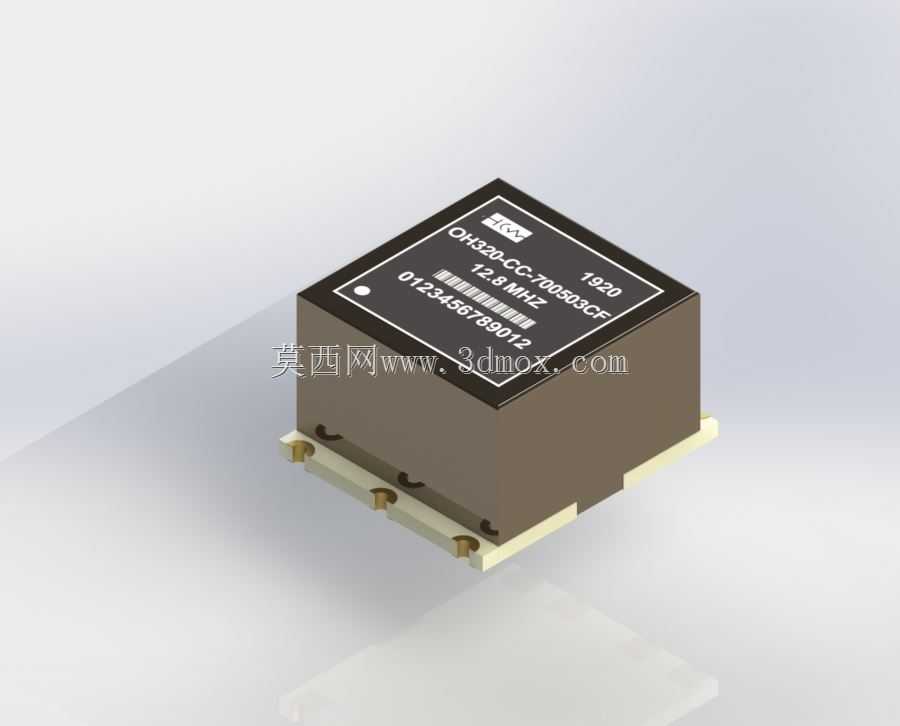

这款压控恒温晶体振荡器，是面向高稳定性频率基准需求打造的核心电子元器件结构，主要应用于对时钟精度要求严苛的射频通信、卫星导航、高精度测试测量、低功耗射频组网等场景，是各类电子系统中保障时钟同步精度、频率输出稳定性的核心部件。在实际使用场景中，这类器件能够为射频收发链路提供稳定的频率参考，避免因频率漂移导致的通信误码、同步失锁问题，对于低功耗射频设备而言，更短的协议重同步唤醒时间能够有效降低系统整体功耗，延长设备续航周期。从功能特性来看，该器件通过内置恒温补偿结构，将内部晶体的工作环境温度稳定在极小的波动区间内，配合压控频率调节功能，能够实现极高的频率稳定度，其频率精度可达ppb级别，长期频率稳定性远优于普通有源晶振，能够在宽温工作环境下保持输出频率的一致性，解决普通晶振在温度变化、电压波动场景下频率偏移过大的痛点。在设计思路上，整体结构采用金属屏蔽封装设计，外壳采用方形金属壳体实现电磁屏蔽，减少外界电磁干扰对内部振荡电路的影响，底部采用表贴式引脚布局，适配主流SMT自动化贴装工艺，降低生产组装环节的工艺难度。内部结构分层设计，将恒温槽、晶体谐振件、振荡补偿电路、压控调节模块做分层隔离布局，既减少内部电路之间的信号串扰，也能让恒温槽的温度控制效率最大化，减少恒温结构的功耗与预热时间。从外形尺寸与安装边界来看，该器件采用标准表贴封装尺寸，引脚间距符合行业通用的晶振封装规范，安装时仅需在PCB上预留对应尺寸的焊盘区域，器件本体高度适配常规消费级、工业级电子设备的板上空间要求，不会对周边元器件布局造成干涉，金属外壳的接地引脚设计能够进一步提升屏蔽效能，在高密度PCB布局场景下也能稳定工作。整体结构设计兼顾了性能稳定性、生产适配性与安装便利性，能够满足各类高精度电子系统对频率基准源的结构设计参考需求，帮助工程师在整机结构设计阶段提前完成器件布局、空间预留、电磁兼容设计的验证工作。
