双轮曲柄连杆传动机构练习模型

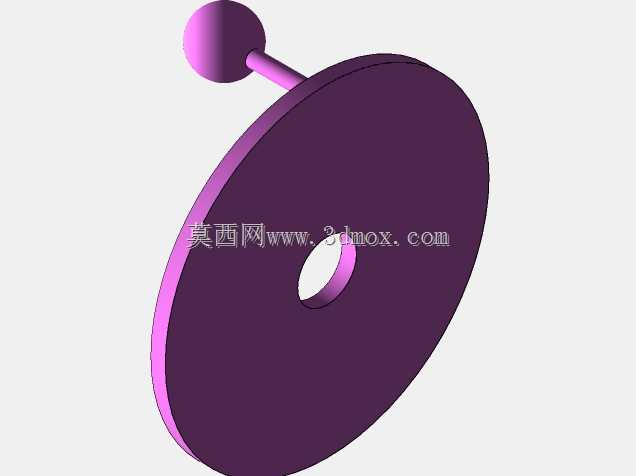

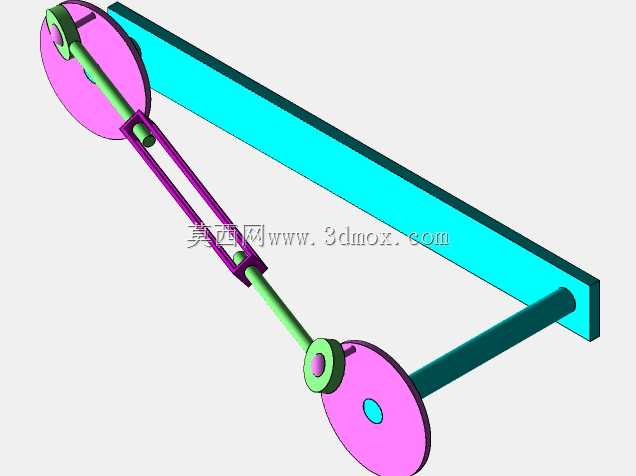

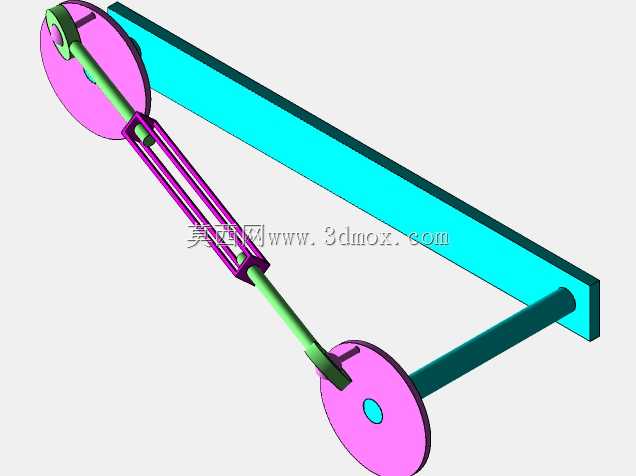

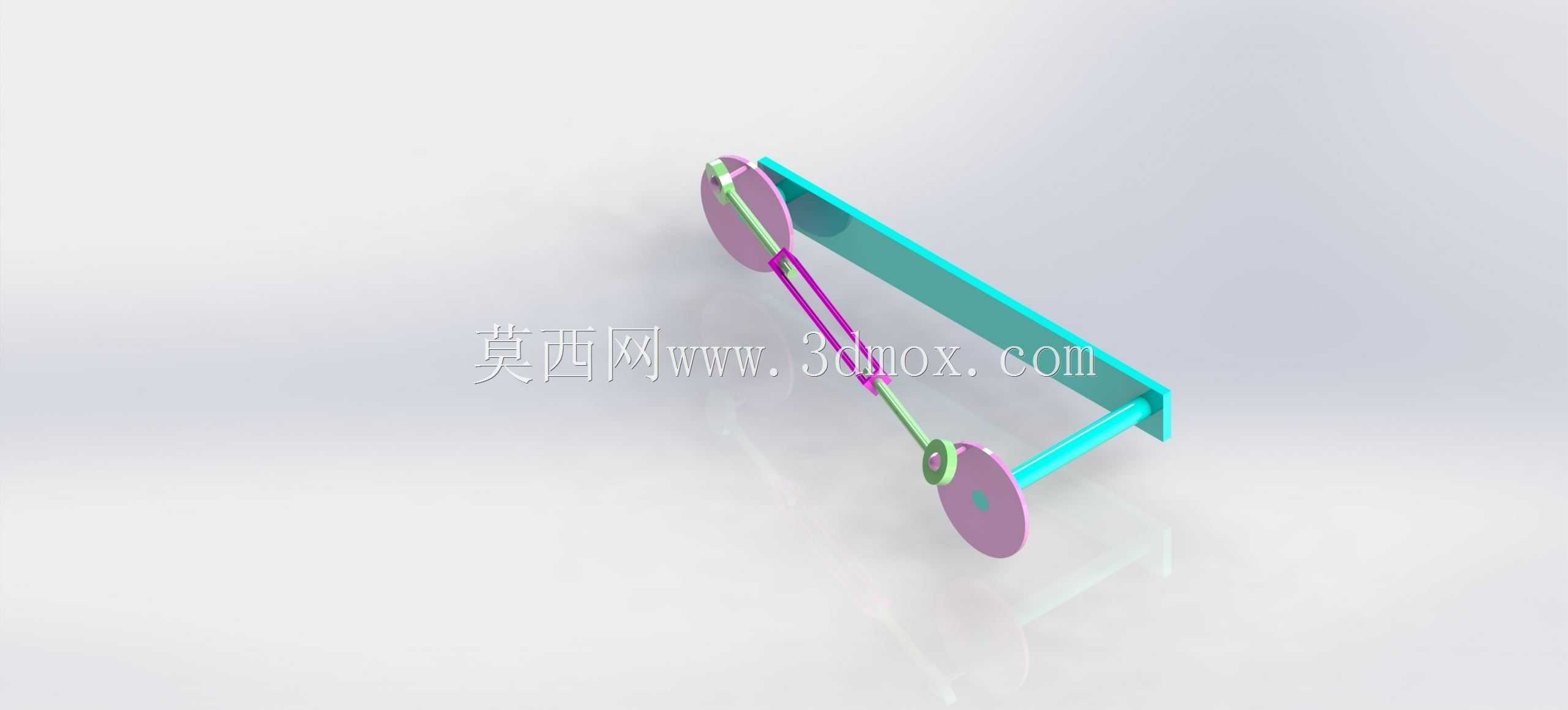

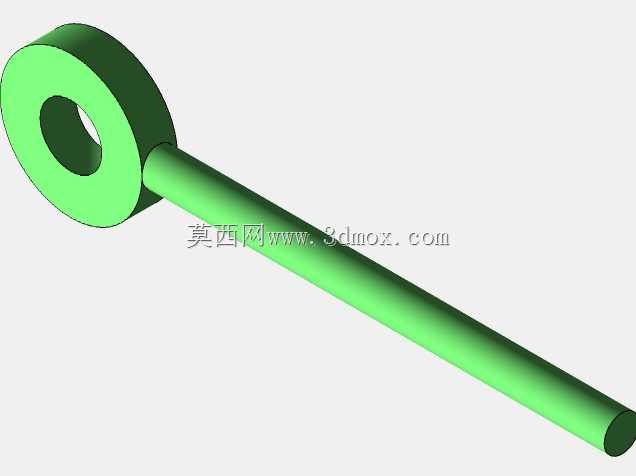

该模型为典型的双轮曲柄连杆传动机构，这类结构广泛应用于各类需要将旋转运动转换为往复直线运动、或是将往复运动转换为旋转运动的通用机械场景中，常见于小型动力传输设备、轻工机械的进给机构、教学演示实验台等领域，是机械传动领域非常经典的基础机构构型。从实际用途来看，这套机构可以作为动力传递的核心单元，通过两端带轮的旋转输入，带动中间的连杆组件完成规律的往复摆动，能够实现稳定的周期性运动输出，可用于模拟内燃机曲柄连杆的工作逻辑，也可作为小型冲压设备、送料机构的运动原理验证载体，帮助设计者快速验证传动路径的合理性，排查运动过程中可能出现的干涉问题。在功能特性上，该机构采用对称式双轮布局，两端的轮盘作为曲柄安装基座，中间通过两根平行的连杆连接传动，搭配侧边的L型安装支架作为整体支撑，保证运动过程中整体结构的稳定性，轮盘与连杆之间采用铰接连接，能够有效降低运动过程中的摩擦阻力，让动力传递更加顺畅，同时铰接位置预留了标准的销轴安装空间，方便实际加工时进行装配调试，也便于后期维护时更换磨损的铰接部件。从设计思路来看，这套结构完全遵循曲柄连杆机构的经典设计逻辑，首先确定两端轮盘的回转中心距，以此作为机构的安装基准长度，再根据所需的往复行程确定轮盘上曲柄销轴的偏心距，偏心距的大小直接决定了连杆端的摆动幅度，设计时需要严格核算连杆的长度参数，避免运动过程中出现死点位置，或是连杆与支架、轮盘之间发生运动干涉；L型支架的设计采用直角折弯的结构形式，既可以通过竖直面完成与设备主机架的固定安装，也可以通过水平面为轮盘组件提供稳定的支撑，支架的厚度根据整体机构的负载需求设定，保证在高速运转状态下不会出现明显的结构形变。在外形尺寸与安装边界方面，该机构整体呈长条形布局，长度方向以两端轮盘的外侧端面为最大边界，宽度方向以支架的外侧宽度为限，高度方向则以轮盘的顶部最高点为尺寸上限，安装时需要在支架的竖直安装面上预留对应位置的螺栓孔位，同时要在机构的运动范围内预留足够的安全空间，避免周边其他零部件与运动中的连杆、轮盘发生碰撞，轮盘的中心轴位置预留了标准的轴孔，可以直接与动力输出轴进行连接，不需要额外设计转接部件，能够快速集成到各类教学设备或是小型机械的传动系统中。
