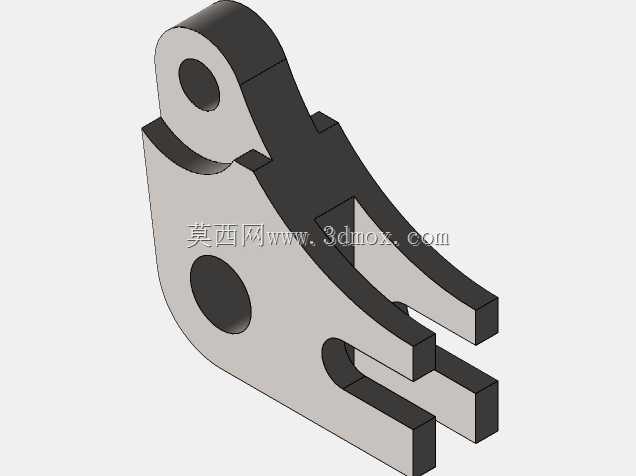

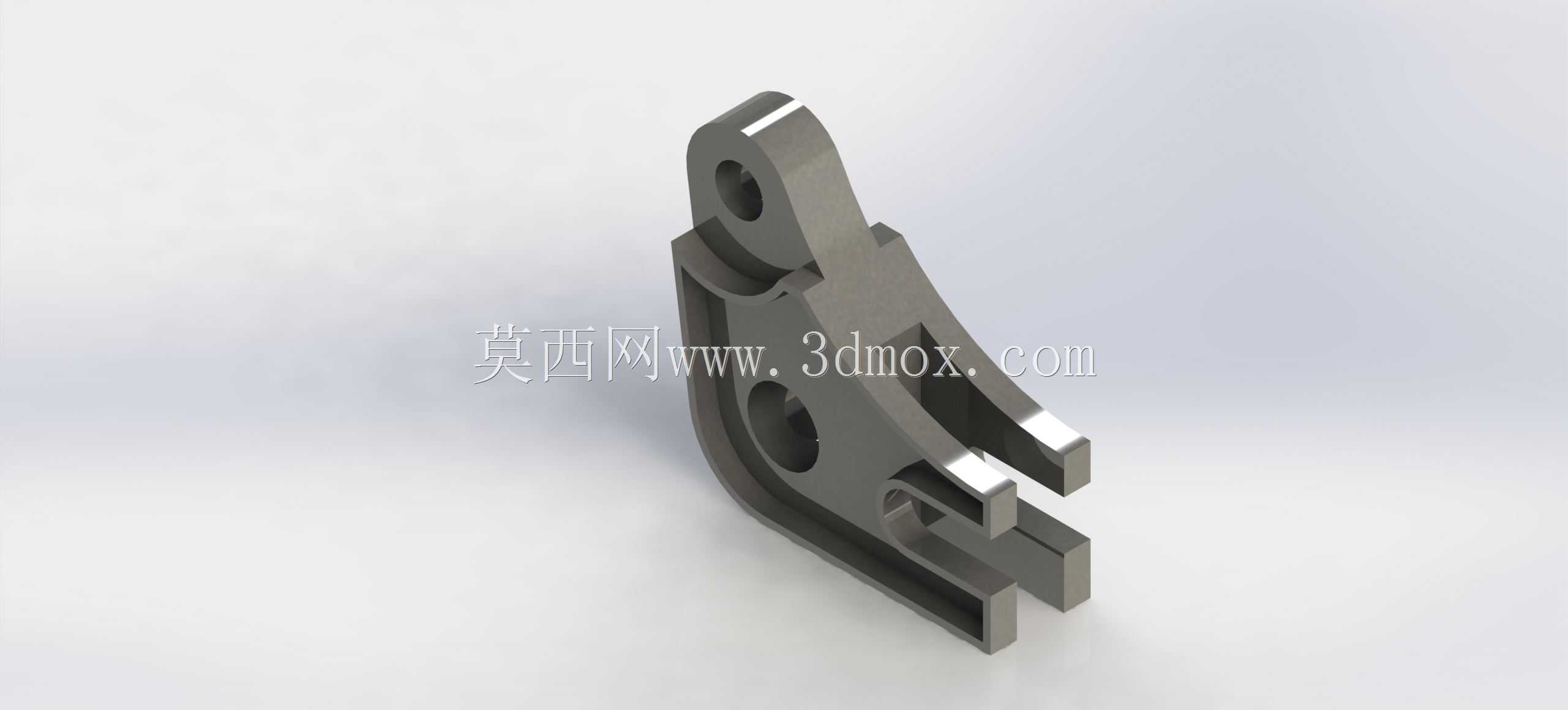

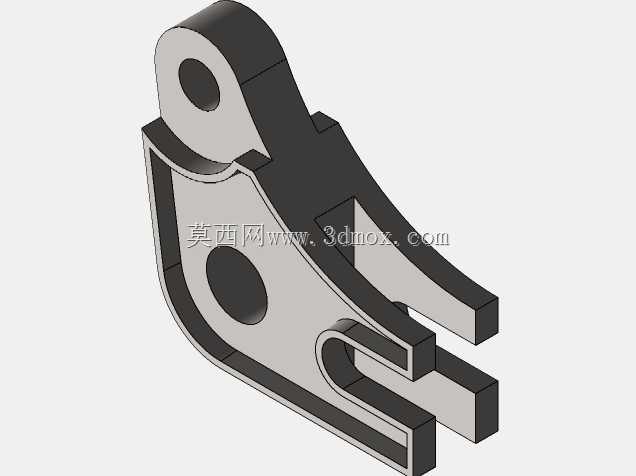

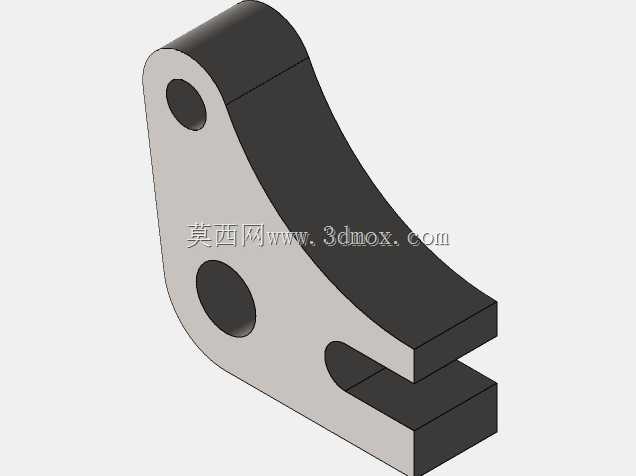

CSWA认证考核用异形铰接支架结构

这款异形铰接支架是机械设计能力考核场景中典型的实操建模样件，对应工业现场中多类铰接传动、限位支撑场景的实际构件形态，广泛应用在轻工自动化设备的连杆传动组、小型工程机械的操作机构连接位、专用设备的可调支撑单元中，承担多自由度铰接、载荷传递、行程限位的核心作用。从实际使用场景来看，这类支架多布置在需要实现小角度摆动传动的机构节点处，上端单耳铰接位用于连接驱动端的连杆或者操作手柄，中部的镂空减重孔既可以降低构件自身重量，也能作为走线孔位穿过设备内部的控制线缆，下端的叉形开口结构则用于对接执行端的摆臂，通过销轴连接后可实现固定角度范围内的往复摆动，同时侧面的凸台结构用于安装限位缓冲件，避免摆动过程中出现刚性碰撞损伤构件。在设计思路层面，该构件完全遵循机械结构设计的合理性原则，整体采用L型弯折的主体构型，在保证结构强度的前提下尽可能去除非受力区域的材料，所有铰接孔位均设计了同轴度公差要求，确保销轴装配后转动顺畅无卡滞，孔位周边做了局部加厚处理，抵消铰接位置的应力集中问题，避免长期交变载荷下出现孔位开裂失效。外形尺寸与安装边界上，该支架整体轮廓紧凑，主体壁厚均匀适配常规的铸造或者铣削加工工艺，上端单耳的宽度与下端叉形开口的槽宽保持匹配的公差带，确保对接的连杆与摆臂装配后无多余窜动，所有棱边均做了倒角处理，既去除加工毛刺避免装配划伤，也能降低应力集中系数提升构件疲劳寿命，安装时仅需通过对应规格的销轴完成上下两端的铰接装配，侧面凸台预留的螺纹孔可直接固定限位螺钉或者缓冲垫，无需额外加工适配结构即可直接完成机构组装，充分体现了机械零件设计中工艺性、功能性、装配性的统一要求，也能全面考察建模者对草图绘制、特征建模、尺寸约束、工程合理性的综合掌握程度。
