小型便携承压储气钢瓶三维结构设计

该小型承压储气钢瓶是面向小容量高压气体存储场景设计的通用储装部件，广泛应用于户外便携作业气源供给、小型气动工具动力配套、实验检测场景标准气存储、家用便携焊割设备气源配套等领域，可稳定存储额定压力下的惰性气体、工业燃气、压缩空气等多种介质，为下游用气终端提供持续稳定的压力输出，同时满足便携转运、快速接驳、安全防护的实际使用需求。

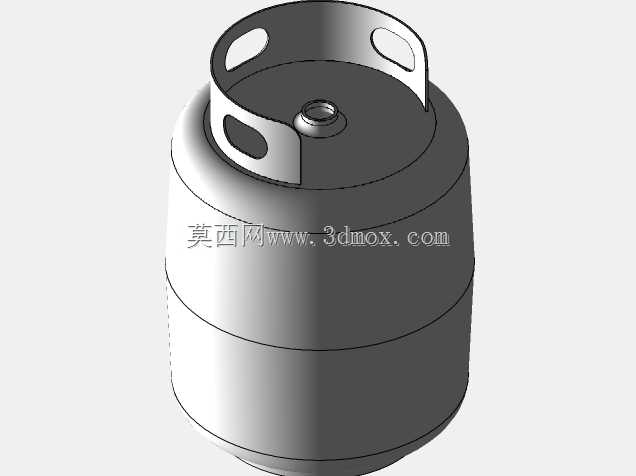

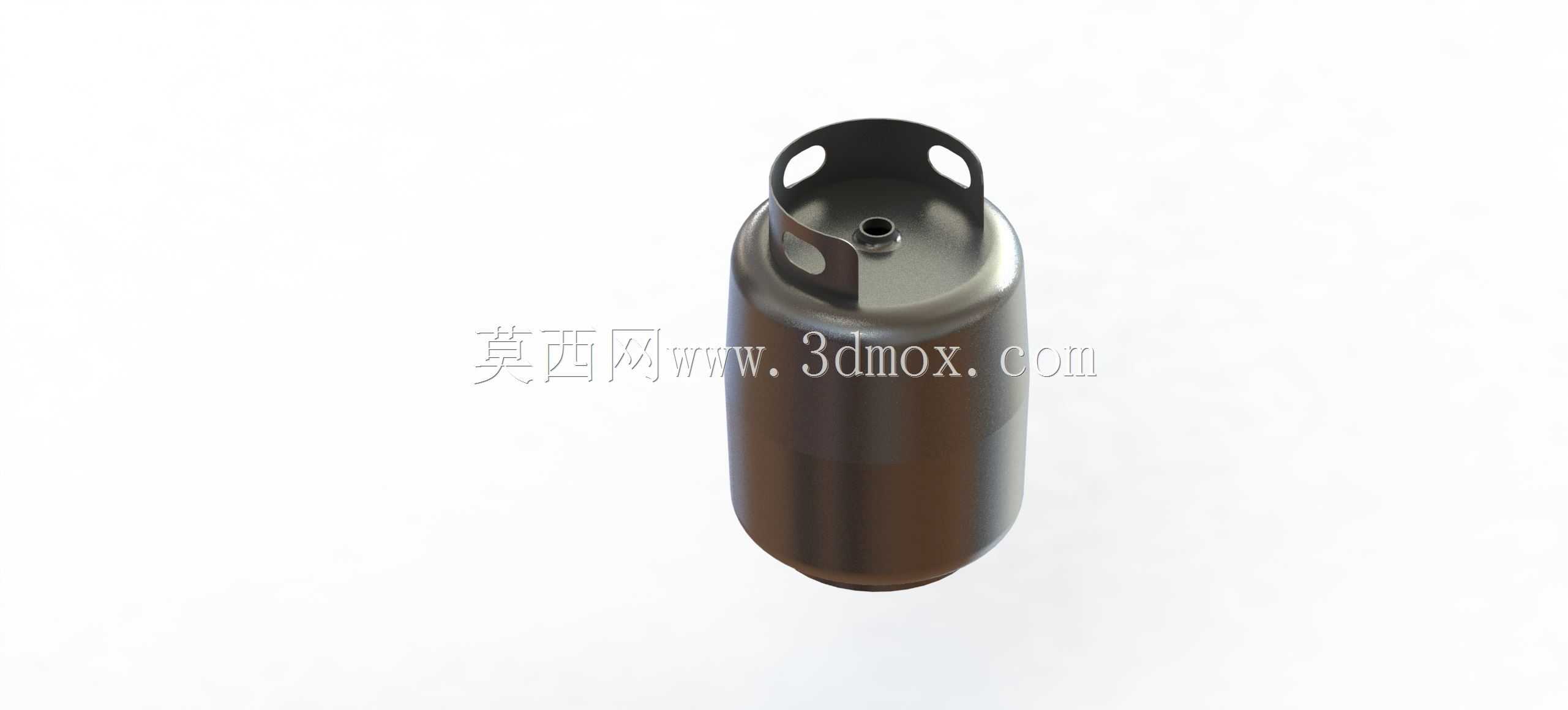

在功能特性设计上，该钢瓶采用一体化旋压成型的圆柱形筒体结构，底部为圆弧收底结构，可在直立放置时形成稳定的支撑面，避免放置时出现倾倒风险；顶部集成带吊装挂孔的防护颈结构，两个对称分布的挂孔既可以穿入绑带实现背负式转运，也可以配合挂钩实现高空作业场景下的悬挂固定，同时防护颈高出顶部阀门安装位，可在钢瓶发生磕碰、跌落时优先承受冲击力，避免核心阀门部件受撞击损坏引发气体泄漏。顶部中心位置设置标准规格的阀门安装接口，可适配通用的瓶阀、减压阀、快插接头等标准配件，无需额外加工转接结构即可完成气路连接，大幅降低现场安装适配的成本。

设计过程中优先平衡了承压性能与自重控制的需求，筒体壁厚按照额定存储压力的安全系数要求做均匀化设计，避免局部壁厚过薄带来的承压风险，也避免壁厚冗余带来的整体重量上升，提升便携转运的便利性；整体外形为规整的回转体结构，最大外径控制在适配常规便携储气瓶固定支架的尺寸范围内，总高度满足小型设备安装舱位的边界要求，既可以直立放置在平面上使用，也可以通过配套的固定抱箍安装在设备机架、移动作业台的对应位置，安装时仅需预留出顶部阀门的操作空间即可完成接驳，不会与周边其他部件产生结构干涉。筒体表面做光滑圆弧过渡处理，没有尖锐凸起结构，既可以避免转运过程中剐蹭周边物件，也便于日常使用中的清洁维护，顶部防护颈与筒体采用无缝焊接工艺连接，连接位置做圆弧过渡处理，消除应力集中点，提升长期承压使用下的结构稳定性，保障不同场景下的使用安全。
