可移动带挡边平皮带输送设备结构设计

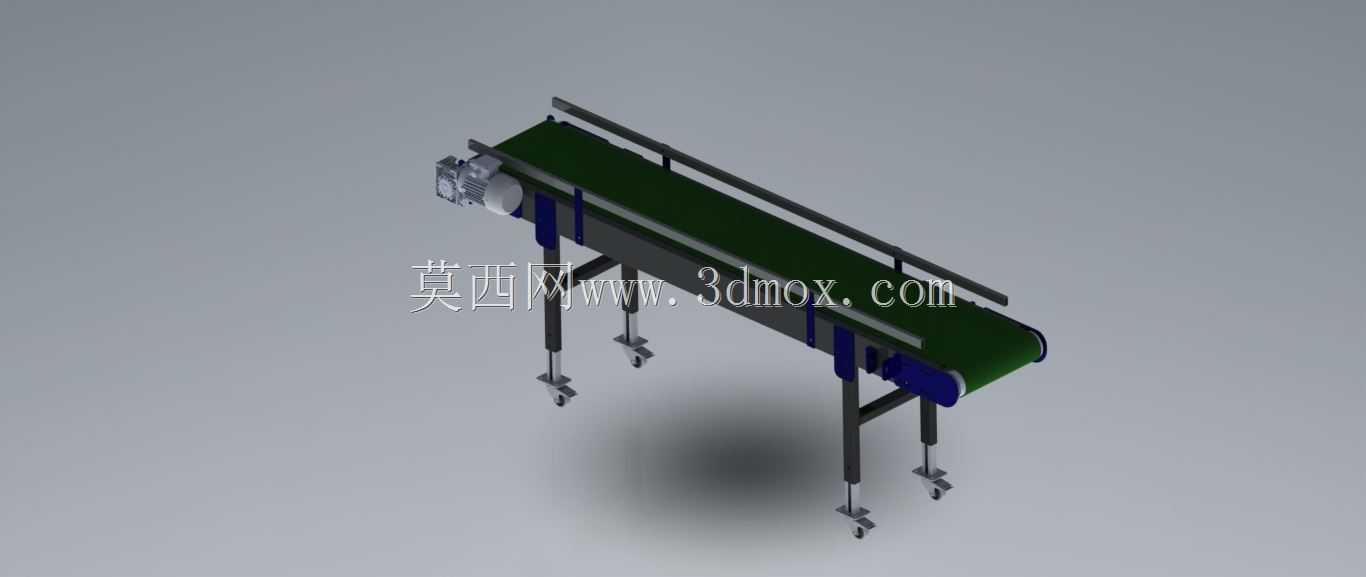

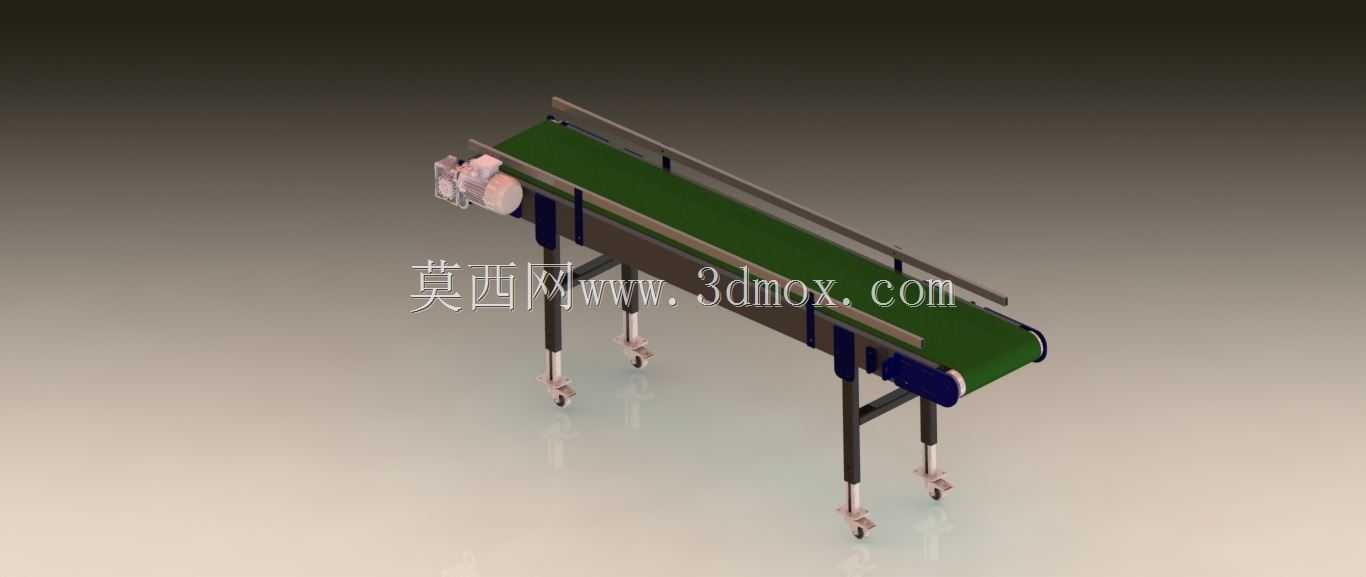

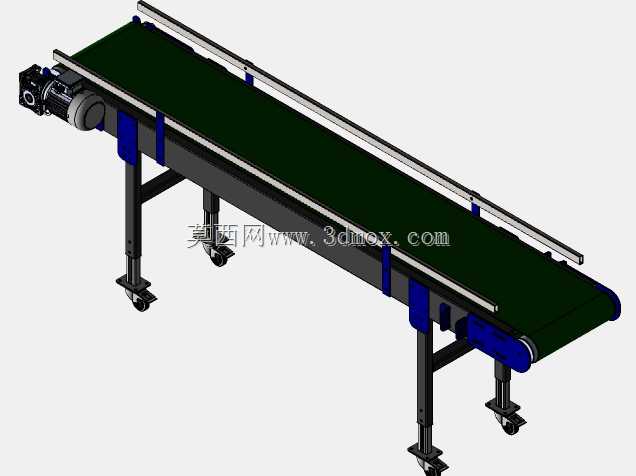

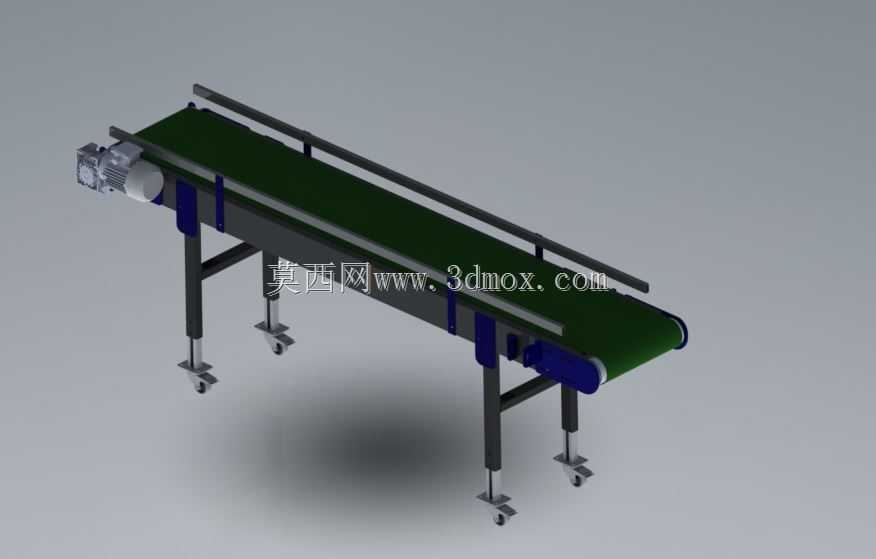

这款平皮带输送设备主要面向轻工制造、食品分装、电子元器件组装、电商仓储分拣等生产场景的短距离物料转运需求，可衔接上下料工位、加工设备、包装工位，实现散料、小型盒装件、袋装件的连续平稳输送，替代人工重复搬运作业，有效降低产线物流的人力消耗，提升工位间物料流转的连贯性。设备采用深绿色哑光平皮带作为承载输送面，皮带两侧加装纵向挡边结构，可避免输送过程中物料从皮带侧边滑落，适配宽度尺寸小于皮带有效宽度的各类规则、半规则小型物料，输送过程无卡滞、无刮擦，不会对物料外包装造成损伤。动力端采用侧装式减速驱动单元，直接与主动辊筒连接传动，省去多余的中间传动结构，传动效率更高，运行噪音更低，驱动单元外侧加装防护壳体，避免生产过程中杂物卷入传动部位，提升设备运行的安全系数。设备机架采用标准工业型材拼接组装，整体结构轻量化的同时保证足够的结构刚性，长时间承重运行不会出现机架变形、皮带跑偏的问题。支撑腿采用可调节高度的脚杯搭配万向脚轮的组合结构，既可以通过脚杯调整设备整体水平度与输送高度，适配不同高度的对接工位，也可以通过脚轮实现设备的快速移位转场，满足柔性产线频繁调整布局的使用需求。设计过程中优先考虑设备的安装适配性，整体宽度控制在常规产线预留的安装通道范围内，长度可根据实际工位间距进行模块化拼接延伸，设备底部预留足够的地面 clearance，方便日常地面清洁与设备底部检修，两侧挡边高度经过反复校核，既能够起到防掉落的作用，也不会阻碍操作人员取放物料。设备的张紧结构设置在从动辊筒端，无需拆解机架即可快速调整皮带张紧度，日常维护操作简便，辊筒两端采用密封式轴承，运行过程中无需频繁加注润滑脂，降低后期运维成本。整体外观采用工业灰搭配深色皮带的配色，适配多数生产车间的视觉风格，外露结构均做圆角钝化处理，不存在尖锐凸起的安全隐患，可直接接入现有生产流水线使用，无需额外加装防护结构。
