带皮带传动结构的冲击式破碎设备

这款冲击式破碎设备主要面向矿山开采、砂石骨料生产、建筑固废资源化处理、矿石初选加工等场景，可对中等硬度的石灰石、煤矸石、建筑废弃混凝土块、风化岩等物料进行中细碎作业，是砂石生产线、矿石加工工段中衔接粗碎与制砂环节的核心作业设备，能够将粗碎后粒径在100-200mm区间的物料进一步破碎至符合后续筛分、磨矿工序要求的出料粒度，有效降低下游设备的作业负荷，提升整条产线的处理效率。

设备整体采用卧式布置结构，核心破碎腔为半开式焊接箱体结构，外部通过加强筋板提升整体刚性，避免高速冲击作业过程中出现箱体共振开裂的问题；箱体上部设置可调式进料导流结构，可根据入料粒径调整导料角度，让物料以最优角度进入冲击作业区，减少物料对腔体内壁的直接冲刷磨损。腔体内设置多组冲击板与反击衬板，通过转子带动的板锤高速冲击物料，同时配合物料之间的相互撞击实现破碎，相比挤压式破碎设备，成品料的粒型更优，针片状含量更低，能够直接满足建筑用砂石的粒型要求。

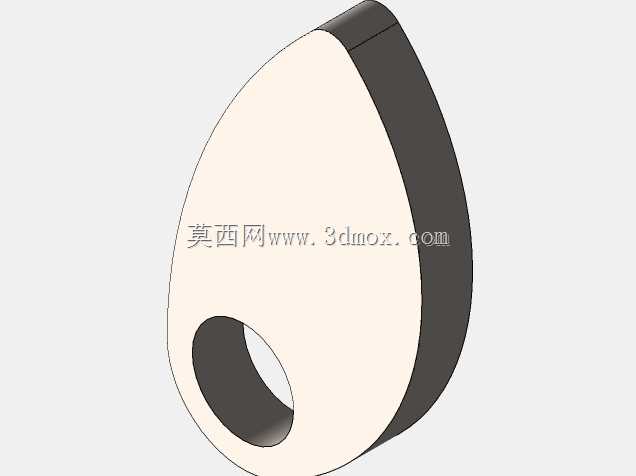

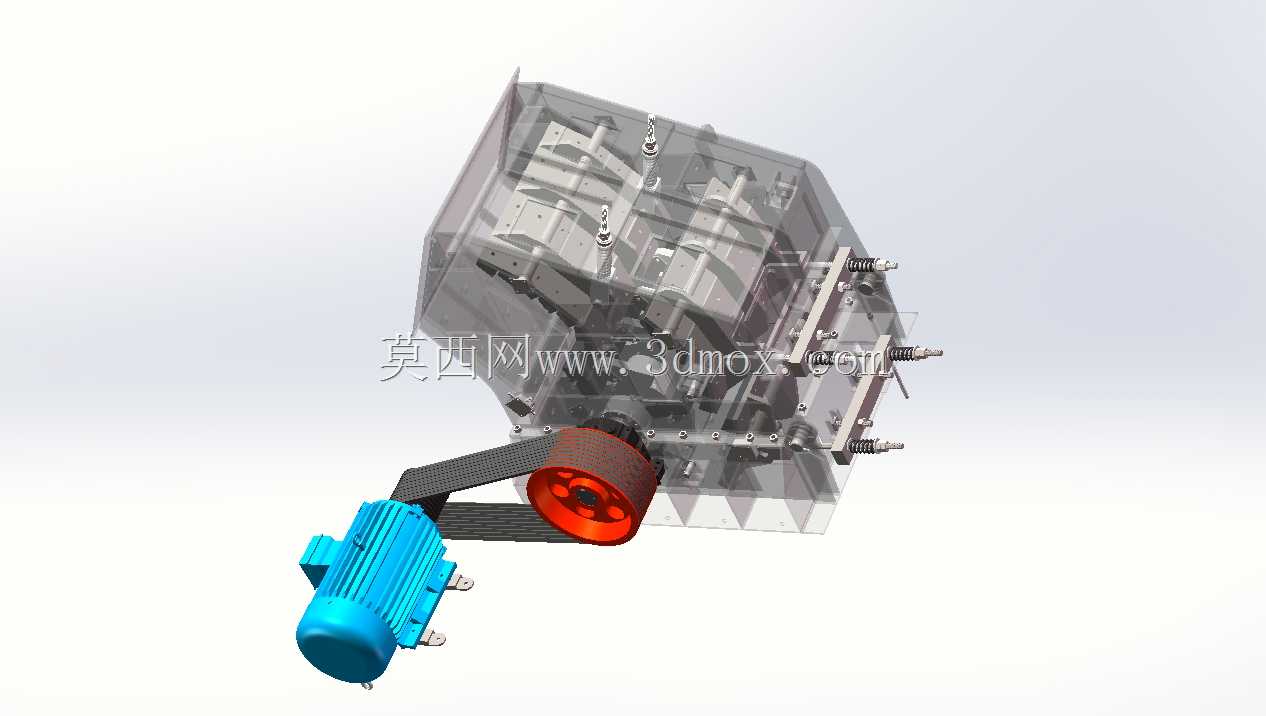

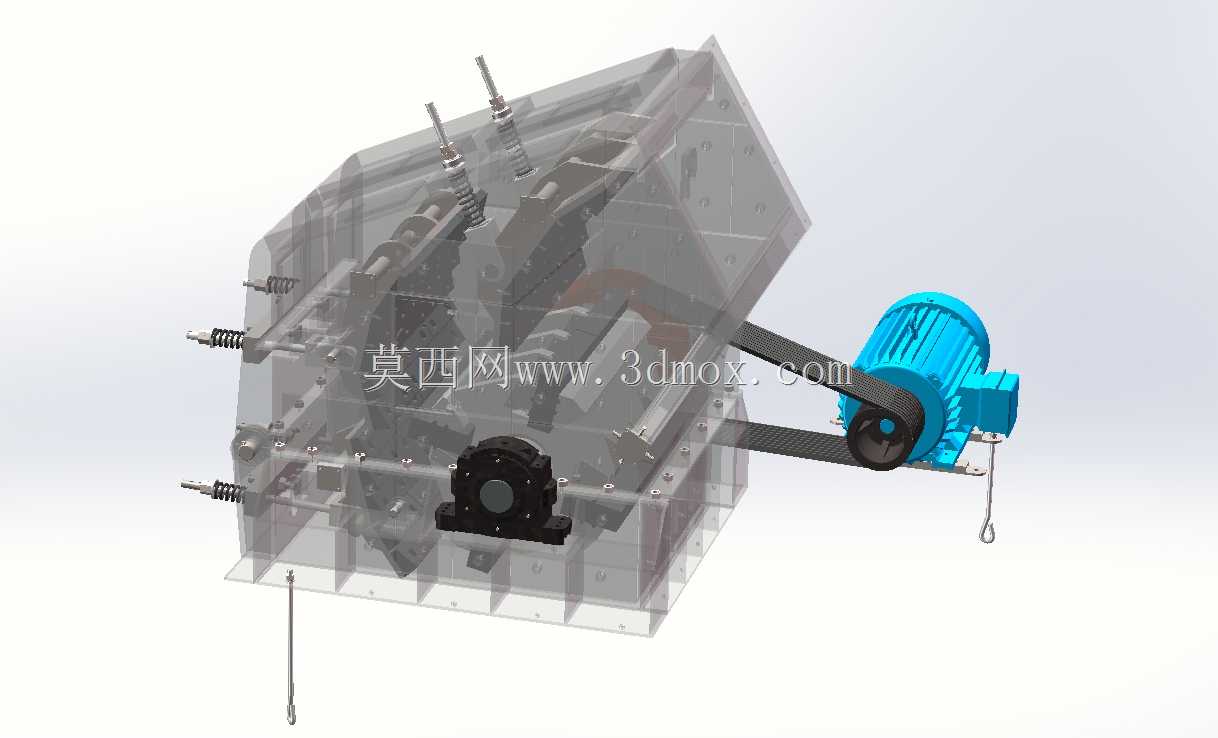

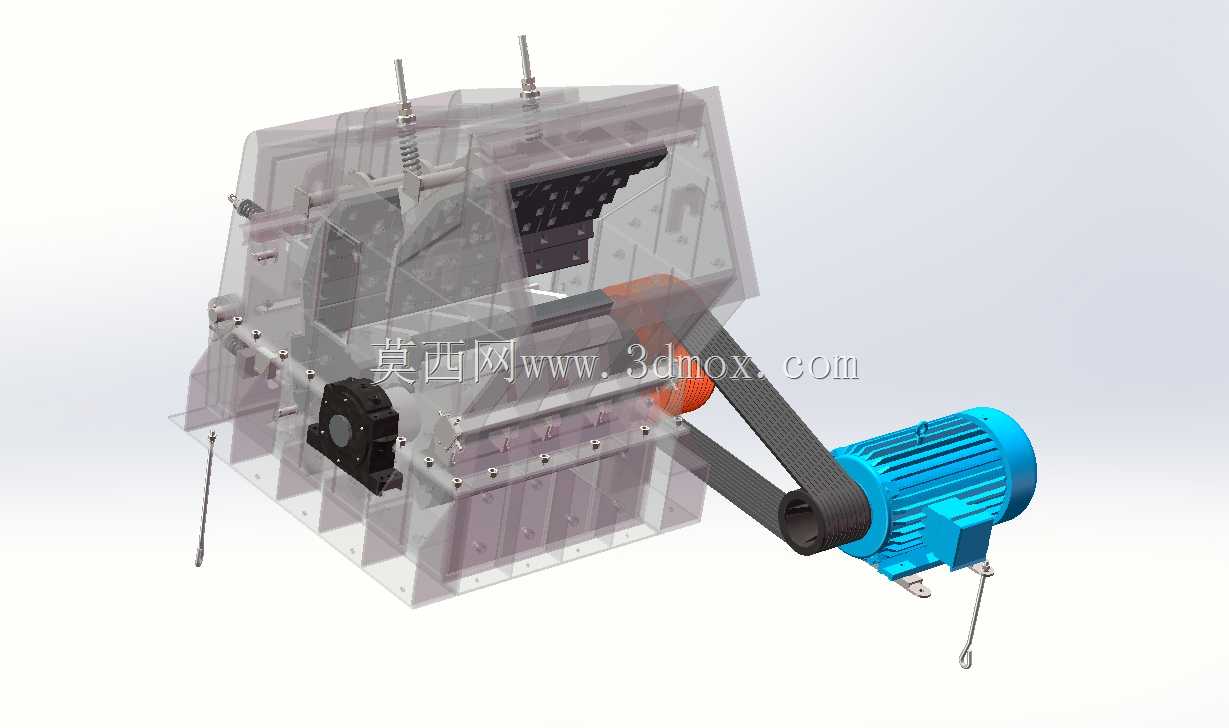

传动部分采用三角皮带连接驱动电机与破碎腔转子，电机侧与转子侧均设置皮带张紧调节结构，可根据皮带磨损情况调整中心距，保证传动效率的同时延长皮带使用寿命；电机采用卧式底脚安装结构，安装底座预留长条形调节孔，方便现场安装时校准同轴度，降低传动过程中的振动与噪音。设备上部设置两组弹簧缓冲调节机构，可在遇到不可破碎的异物进入腔体时，通过弹簧压缩退让实现过铁保护，避免内部板锤、衬板因硬冲击出现断裂损坏，降低设备突发故障的停机风险。

从安装边界来看，设备整体布局紧凑，驱动电机与破碎腔体集成在同一安装基准面上，现场安装时只需提前预制符合承重要求的混凝土基础，将设备底脚与预埋螺栓紧固即可完成主体安装，无需额外搭建复杂的传动支撑结构；设备侧面预留检修门位置，日常更换衬板、板锤等易损件时无需完全拆解上部箱体，可大幅缩短日常维护的作业时间，降低运维人员的劳动强度。设备的出料口设置在腔体下部，可直接对接下方的输送设备，实现破碎后物料的连续输送，适配连续化生产的作业需求。
