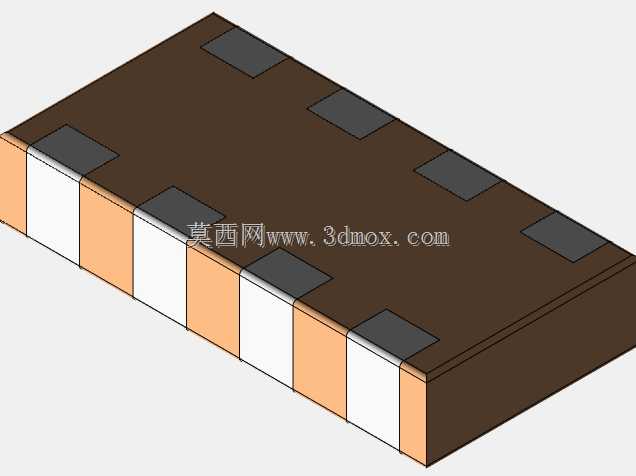

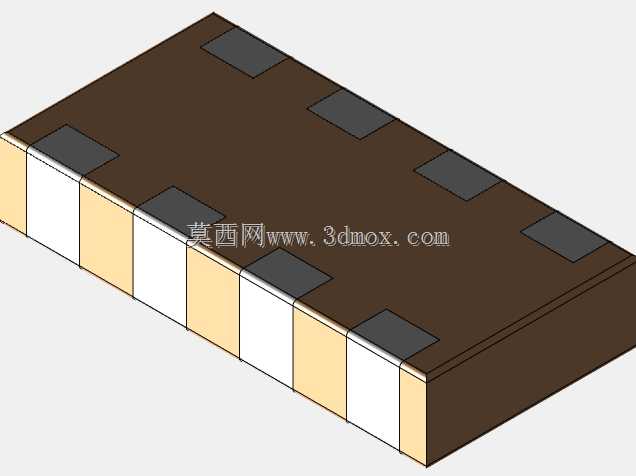

CA0612规格四连片排式电容阵列封装结构

该排式电容阵列主要面向高密度集成电子电路的应用场景，常见于便携消费电子主板、工业控制板卡、车载电子模块、通讯终端设备的电路设计中，能够在有限的PCB板面积内替代多颗独立贴片电容，完成电源退耦、信号滤波、高频噪声旁路等核心电路功能，有效缩减板上元件占用空间，降低SMT贴片工序的元件拾取贴装次数，提升整板组装效率与焊接良率。从功能特性来看，该阵列将四颗0603规格的贴片电容集成在同一封装基体内部，各电容单元独立引出电极，既可以并联使用提升整体容值与载流能力，也可以分别接入不同支路完成各自的滤波、退耦任务，相比同容值的独立电容组合，元件间的寄生参数一致性更好，高频工作状态下的抗干扰表现更稳定，能够有效降低电路中不同电源域之间的串扰问题。在设计思路上，该结构采用统一的矩形塑封基体作为承载，将四个电容芯组沿基体长度方向等距排布，电极端采用交替排布的端边引出设计，相邻电容单元的电极之间预留足够的绝缘间隔，避免极间爬电导致的短路风险；基体顶面设置的对位标识块，能够在SMT贴装过程中为视觉识别系统提供清晰的定位参考，确保元件贴装角度与位置的精度，避免反向贴装导致的电路功能失效。外形与安装边界方面，该封装整体为规整长方体结构，长度方向对应四个0603电容的排布尺寸，宽度与单颗0603电容保持一致，厚度适配常规贴片元件的回流焊工艺要求；底部焊盘的尺寸与位置严格匹配标准PCB封装库的焊盘设计，焊接后的元件离板高度控制在常规贴片元件的通用范围内，不会与周边布设的其他贴片元件、结构屏蔽罩产生安装干涉，能够直接适配现有成熟的SMT生产工艺流程，无需对产线贴装参数做特殊调整即可完成批量组装。
