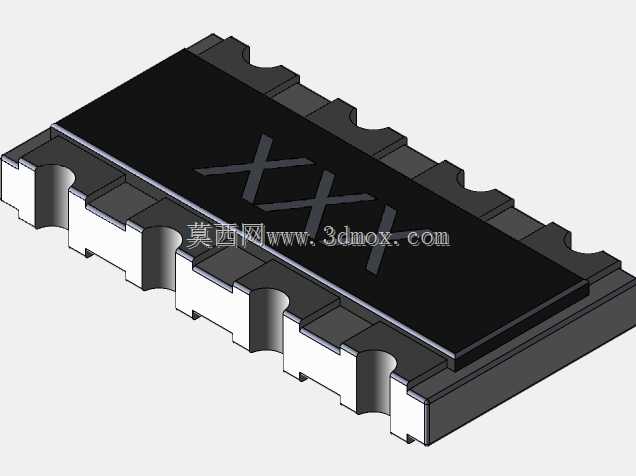

0603x4规格贴片式排阻封装结构

该款贴片式电阻阵列是高密度电路集成场景下的常用无源器件，广泛应用于消费电子主板、工业控制板卡、通讯设备接口电路、汽车电子控制单元等场景中，主要承担上拉下拉、阻抗匹配、信号限流、分压采样等电路功能，相比独立贴片电阻能够大幅缩减PCB板占用面积，减少SMT贴片工序的贴装点位数量，提升批量生产的装配效率，同时降低多器件离散参数带来的电路一致性偏差。设计过程中首先围绕0603x4的封装规格做边界约束，整体采用窄体长侧边出脚的结构，本体长宽尺寸严格匹配行业通用的贴片封装公差要求，引脚采用翼型侧出设计，引脚间距、引脚宽度、引脚共面度均满足SMT回流焊的工艺要求，能够适配常规钢网开孔设计，避免焊接过程中出现连锡、虚焊、立碑等工艺缺陷。本体采用黑色环氧塑封材质做主体包裹，内部四颗电阻芯片采用对称排布设计，每颗电阻的引出端对应侧边独立引脚，本体表面预留标识印刷区域，可清晰标注器件参数、极性标识与品牌信息，本体侧边设置的定位凹槽可在贴装过程中辅助视觉识别设备判定器件方向，避免反向贴装导致的电路功能异常。设计时充分考虑器件的安装适配性，本体厚度控制在常规贴片元件的标准厚度区间，可适配高速贴片机的吸嘴取料要求，引脚的弯折弧度做了优化处理，既保证焊接时焊锡的爬升空间，也能在PCB板受冷热冲击产生形变时，通过引脚的微形变缓冲应力，避免焊点开裂或内部电阻芯片受损。内部电阻芯片与引脚的连接采用可靠的键合工艺，外部塑封层具备足够的绝缘强度与耐温性能，可满足无铅回流焊的高温制程要求，同时在日常工作环境下具备良好的防潮、抗腐蚀性能，适配不同工况下的电路板长期使用需求。该结构设计兼顾了器件的电气性能、装配工艺性与长期可靠性，能够匹配高密度电路板的小型化、集成化设计趋势，在有限的板卡空间内实现多路电阻的集成布置，帮助电路设计工程师压缩板卡尺寸，优化器件布局，提升整体电路的稳定性与一致性。
