混流式水轮机转轮工业结构设计

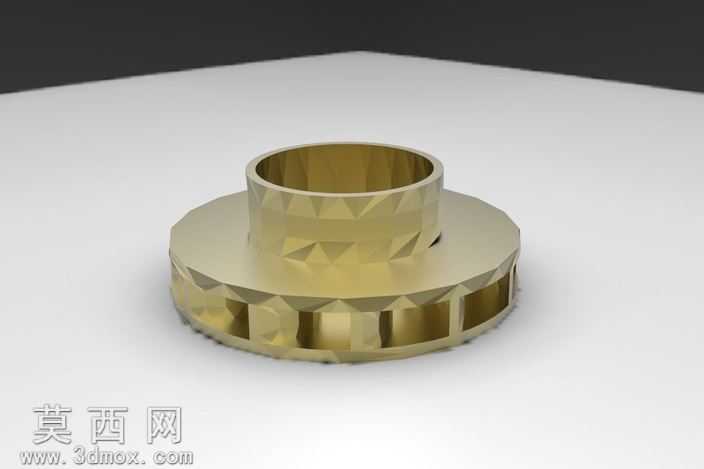

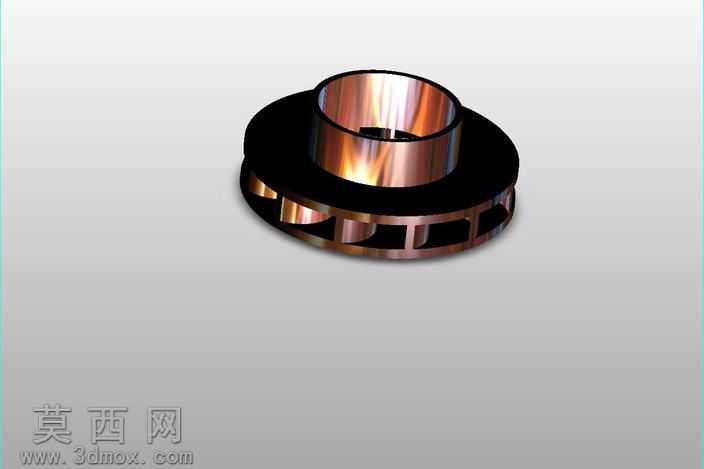

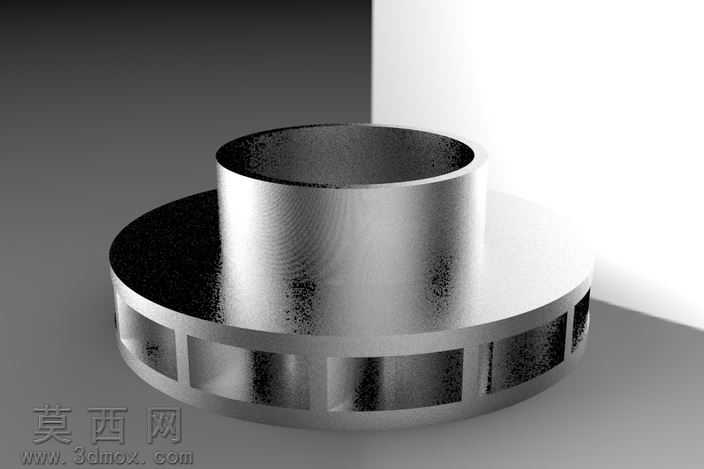

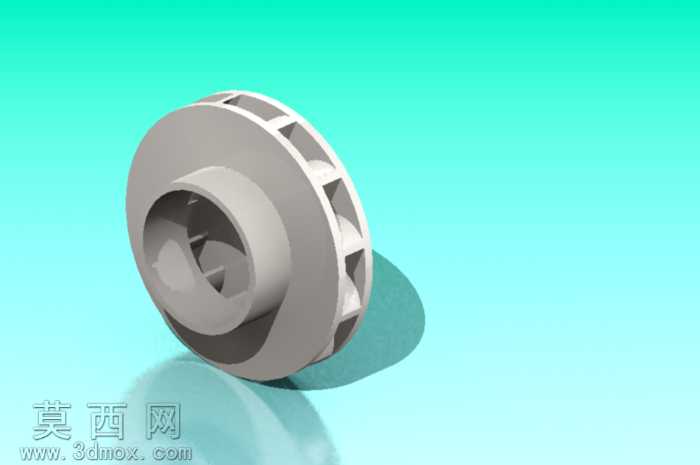

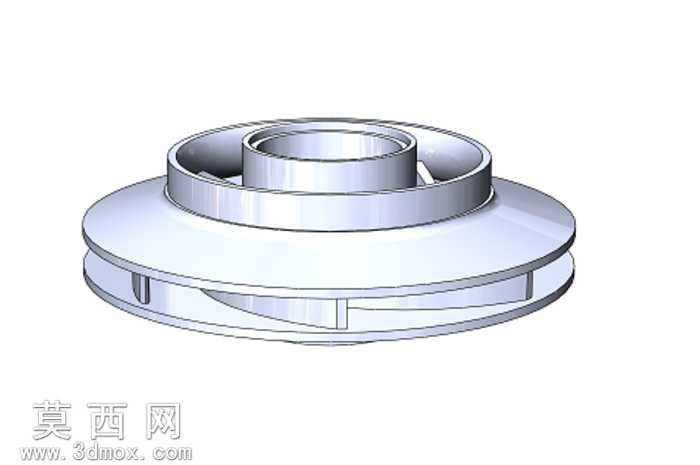

本作品为混流式水轮机转轮的三维数字化设计成果，建模阶段严格遵循水轮机转轮的水力设计规范，先通过参数化草绘勾勒出转轮上冠、下环的外轮廓基准曲线，精准控制过流面的曲面曲率，确保水流进入流道时能够平顺贴合型面，减少水力冲击带来的能量损耗。叶片部分采用空间扭曲曲面建模方式，逐片调整叶片的进口安放角、出口安放角以及叶片包角参数，保证每一片叶片的型面精度一致，叶片与上冠、下环的衔接处做了平滑过渡处理，避免出现应力集中的锐角结构，提升转轮整体的结构强度。建模完成后对模型进行了装配干涉检查，确认叶片与上冠、下环的连接部位完全贴合，不存在错位、缝隙等结构问题，整体装配公差控制在工业设计允许的合理范围内。渲染阶段采用哑光金属材质模拟转轮实际的铸钢材质效果，调整材质的粗糙度、反光度参数，还原金属铸件的真实质感，搭配渐变青蓝色背景突出转轮的主体结构，通过三点布光方案打亮转轮的各个结构面，清晰展现叶片的扭曲形态、上冠的中心轴孔结构以及下环的环形连接结构，让观看者能够直观理解转轮的整体构造。设计过程中充分考虑转轮的实际运行工况，中心轴孔的尺寸按照水轮机主轴的连接标准进行设计，轴孔内部的键槽结构也同步完成建模，确保后续虚拟装配时能够与主轴精准配合，叶片的数量、厚度参数均参考成熟混流式水轮机的设计参数设定，兼顾水力效率与结构可靠性，整个模型的结构完整度高，可用于水力机械的教学演示、结构分析以及后续的工程设计参考，能够直观展现混流式转轮的核心结构特点与水力设计逻辑。
