IDE转SATA电源线组件三维布线设计

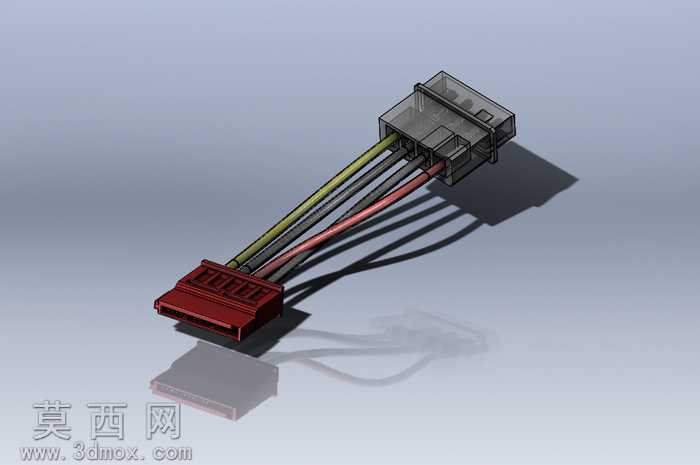

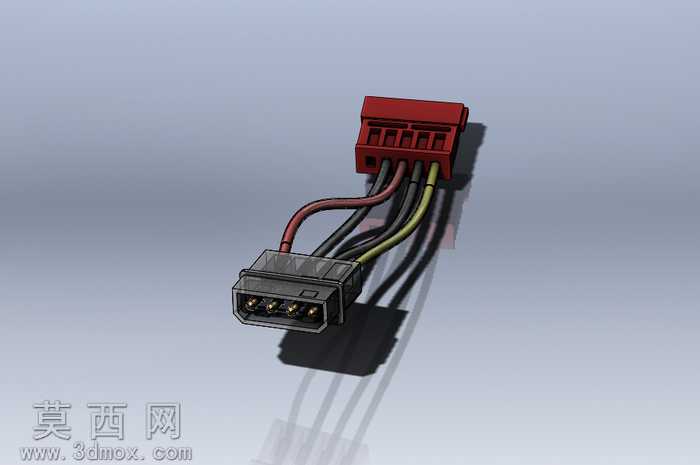

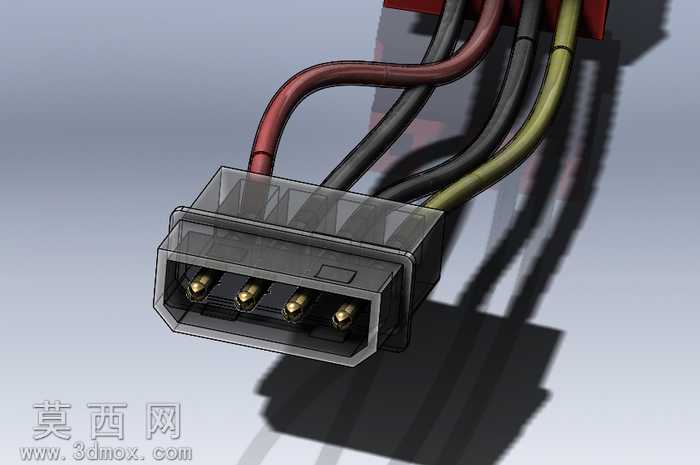

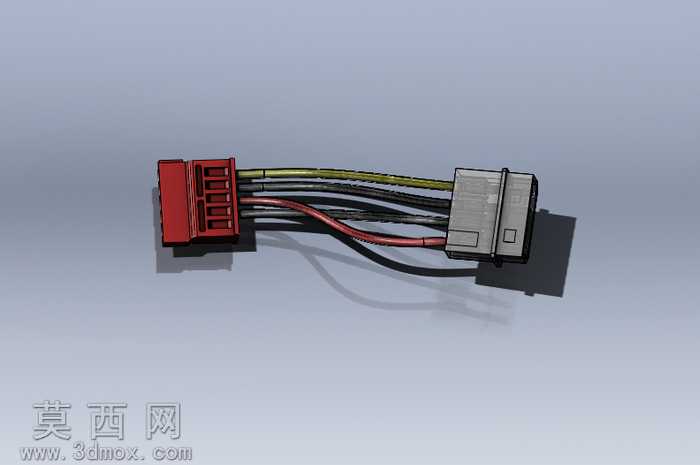

本作品为IDE转SATA电源线的三维布线组件设计，采用SolidWorks软件完成全参数化建模，通过Routing布线模块实现电管线路的参数化驱动设计，可通过调整两端连接器的相对位置自动更新线缆长度与排布走向，无需重复调整单根线缆的路径参数，大幅提升线束类零件的设计效率。建模过程中首先完成两端连接器的实体建模：一端为4针Molex公头IDE供电接口，对接口的绝缘塑壳、内部插针、定位卡扣分别进行独立建模，还原接口的插拔定位结构与防呆设计细节；另一端为SATA供电接口，塑壳的导向槽、金属接触弹片均按照实物尺寸1:1还原，保证接口的装配匹配精度。在线缆建模阶段，采用Routing模块的电管线路功能创建虚拟布线管道，将线缆作为柔性零件进行路径约束，四根线芯分别对应不同的供电定义：两根黑色线芯为GND地线、黄色线芯为12V供电线、红色线芯为5V供电线，每根线芯均独立赋予对应颜色的PVC绝缘材质，材质参数设置为哑光塑料质感，还原真实电源线的外观表现。模型中对线缆的绝缘层、外层护套、连接器塑壳、金属插针分别赋予对应材质：金属插针采用黄铜金属材质，添加轻微的反射效果模拟金属镀层质感；连接器塑壳采用硬质哑光塑料材质，红色IDE接口与黑色SATA接口分别赋予对应色彩的塑料材质参数；线缆部分采用软质PVC材质，添加轻微的表面粗糙度模拟线材的哑光表皮效果。设计过程中充分考虑线束的可变形特性，通过虚拟管道作为布线载体，当调整两端连接器的摆放位置、空间角度时，线缆会自动跟随路径更新弯曲形态与长度，无需手动逐根调整线体，可直接用于机箱内部供电走线的布局验证，检查不同硬件安装位置下的线缆长度是否足够、是否存在与其他硬件的干涉问题。模型同时导出了STEP、IGES、STL等通用格式，可兼容多数三维软件打开使用，既可以用于电脑硬件组装的布线模拟教学，也可作为机箱类产品设计时的标准配件模型调用，帮助设计师在整机装配阶段提前规划供电线路的排布方案，避免实际组装时出现线缆长度不足、走线干涉等问题。
