针柱式可改尺寸电子设备散热结构

　　这类针柱式散热结构，日常多部署在高功耗算力板卡、工业控制主板、功率半导体器件的发热面上方，核心作用是将发热元件工作时产生的焦耳热快速传导至散热基体，再通过密集针柱拓展的换热面积，配合流经针柱间隙的冷却气流完成热交换，避免器件因结温过高触发降频保护、甚至出现热失效损坏。不同于常规平直鳍片的散热结构，针柱阵列的设计对不同流向的冷却风适应性更强，不管是轴向风扇直吹的正向气流，还是机箱内形成的侧向紊流，都能在针柱间隙形成充分的湍流，打破鳍片表面容易形成的静止附面层，让换热效率比同投影面积的平直鳍片高出一截，尤其适合机箱内部风道走向不固定、安装空间受限的紧凑型电子设备场景。

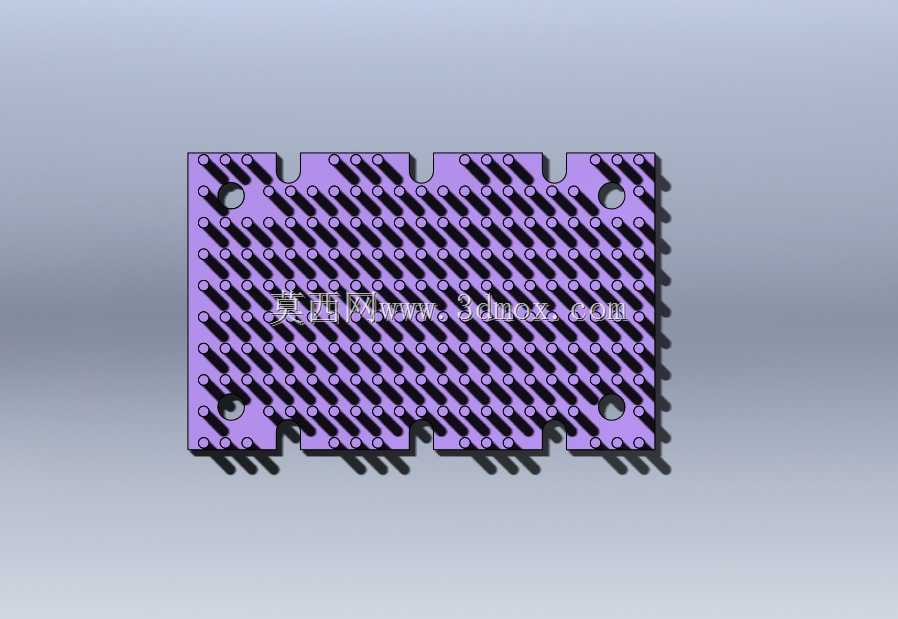

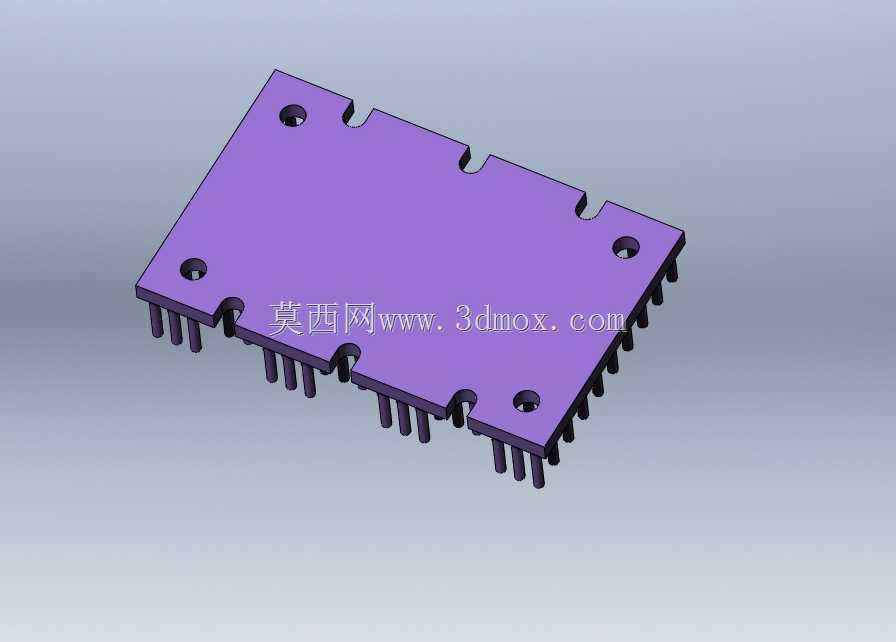

　　从设计逻辑来看，该结构采用一体化基体加阵列针柱的构型，基体底面为平整安装面，加工时需要严格控制平面度与表面粗糙度，保证和发热元件表面贴合时的接触热阻处于较低水平，实际装配时通常会在结合面涂覆薄层导热硅脂或者垫设导热相变片，填充微观层面的接触空隙，进一步降低界面热阻。基体边缘设置的拼接卡槽结构，是为了多组散热结构并排部署时可以互相嵌合定位，不需要额外设计拼接固定件，在大尺寸发热面的散热场景下，能够根据发热区域的实际形状灵活拼接组合，不用单独开模制作对应尺寸的整块散热结构，大幅降低小批量定制场景的加工成本。

　　尺寸设计上，当前结构的基准厚度为10毫米，这个尺寸刚好适配常规ITX板卡、小型工控模块的安装高度限制，不会和机箱内的内存、走线槽等周边部件产生干涉；设计阶段预留的参数化调整空间，让结构工程师可以根据实际热耗散需求，直接在三维模型中修改基体厚度参数，快速衍生出20毫米、25毫米厚度的版本，不需要重新绘制针柱阵列与拼接卡槽的特征——厚度提升后针柱的有效换热长度同步增加，整体换热面积会随厚度线性提升，能够匹配更高热流密度的发热器件，同时基体底部的安装孔位、拼接卡槽的尺寸完全保持一致，原有安装固定结构不需要做任何修改，就能直接适配不同厚度的散热版本，大幅缩短衍生型号的开发验证周期。

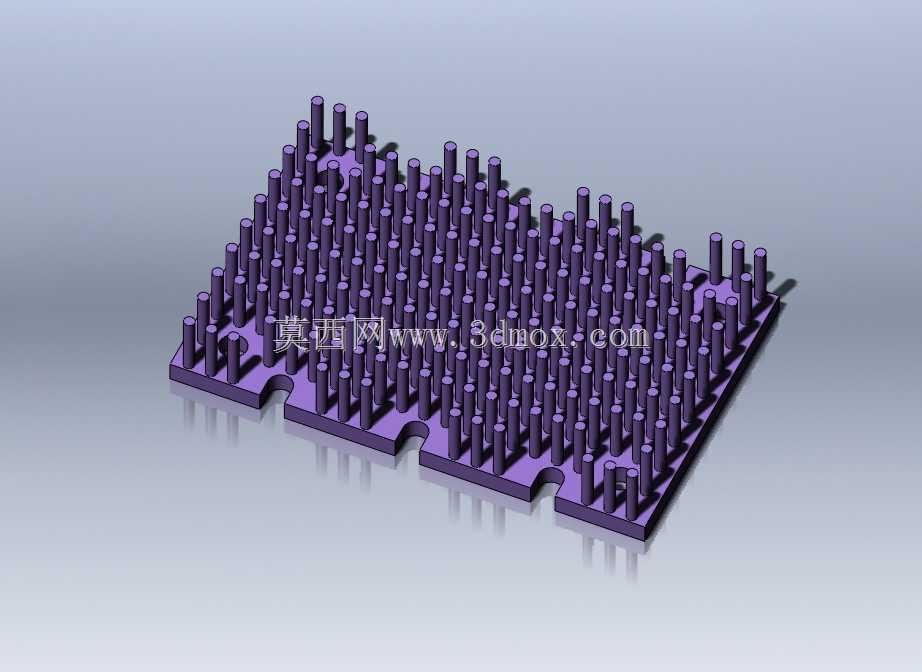

　　针柱的排布采用等间距错列布局，相邻针柱之间的间隙经过校核，既保证足够的换热面积，也不会因为间隙过小导致风阻陡增，匹配常规低转速轴流风扇的风压特性就能让气流顺利穿过整个针柱区域，不会出现气流从散热结构边缘旁通、中心区域换热不足的问题。针柱根部做了小尺寸圆角过渡，一方面是避免加工时根部应力集中，在冷热循环过程中出现针柱从基体断裂的问题，另一方面也能减少压铸或者机加工过程中的工艺缺陷，降低量产时的不良率。实际选型过程中，工程师可以根据设备的长期工作热耗、允许的温升限值、机箱内的可用安装空间、风扇的风压风量参数，直接调用该参数化模型调整对应尺寸，不需要从零开始搭建针柱阵列与拼接结构，能节省不少前期建模与热仿真前处理的时间，调整后的模型可以直接导入热仿真软件，设置对应材料导热系数、气流参数就能快速验证散热效果，确认参数达标后即可输出工程图用于加工。
