DIN920开槽圆柱头螺钉参数化设计

　　在各类机械装配场景中，紧固件是连接不同结构单元的核心基础零件，开槽圆柱头螺钉作为常见的可拆卸连接元件，广泛应用于仪器仪表、小型机电设备、模具工装、电子电器外壳装配等对连接头外露高度有一定限制、需要频繁拆装调整的场合。这类螺钉的头部开槽适配一字螺丝刀，在手动装配、小扭矩紧固的作业场景中操作便捷，无需配套专用批头即可完成装拆，尤其适合现场维护、小批量试制阶段的临时固定与调整作业。

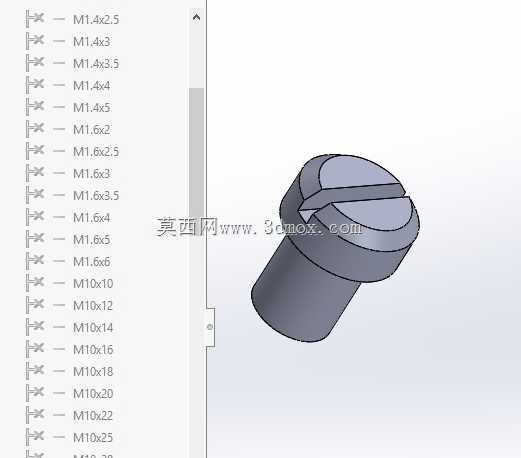

　　从实际使用需求出发，这类螺钉的设计首先要匹配对应标准的尺寸规范，头部直径、头部高度、开槽宽度与深度、螺杆公称直径、螺距、螺纹长度等参数都需要覆盖标准全系列规格，满足不同连接厚度、不同载荷等级的装配要求。参数化设计的核心逻辑是将所有标准规定的尺寸变量关联到可编辑的参数表中，设计人员仅需调整公称直径、螺杆长度等核心输入参数，模型即可自动更新对应所有结构尺寸，无需重复绘制不同规格的零件模型，大幅提升标准件库搭建、装配选型时的建模效率。

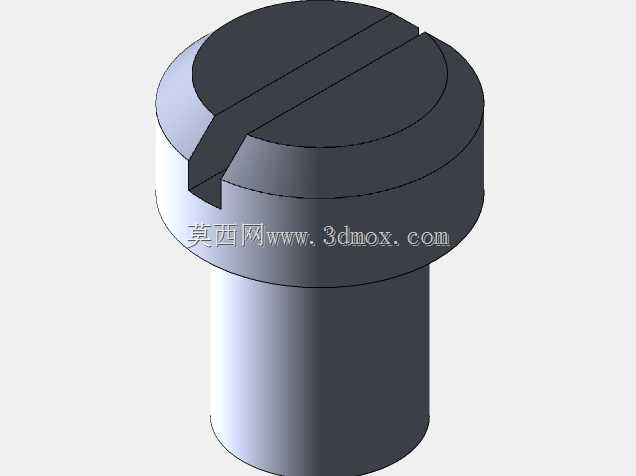

　　从结构特性来看，开槽圆柱头螺钉的头部为圆柱形，顶面开设贯通一字槽，头部与螺杆衔接处可根据标准要求设置适当的过渡圆角，避免应力集中导致的头部断裂风险。螺杆部分根据使用场景分为全螺纹与部分螺纹两种形式，全螺纹规格适用于被连接件厚度较小、需要螺纹全程啮合的场景，部分螺纹规格则适用于被连接件有光孔过孔、需要螺杆光杆部分定位的装配场景。在装配边界上，设计时需要预留对应螺丝刀的操作空间，头部开槽方向要便于工具伸入，头部外露高度需满足装配后不与周边运动部件发生干涉的要求，同时螺钉拧入螺纹孔的深度要符合螺纹啮合长度的规范，钢制件啮合长度不小于1倍公称直径，铸铁等脆性材料件啮合长度不小于1.5倍公称直径，保证连接强度满足载荷要求。

　　在实际选型应用中，这类螺钉的紧固扭矩需要匹配其性能等级，避免扭矩过大导致开槽崩损、螺杆断裂，或是扭矩过小导致连接松动。在有振动工况的设备中使用时，还需要配合弹簧垫圈、螺纹胶等防松结构，保证连接可靠性。参数化模型的搭建过程中，需要对每个尺寸的公差配合要求做对应标注参考，比如螺杆外径的公差、头部直径的公差、开槽尺寸的公差，都要符合标准件的公差等级要求，方便后续出图加工或者选型采购时的尺寸核对。

　　不同于定制化的特殊紧固件，这类标准螺钉的通用性极强，覆盖了从民用小家电到工业设备、从精密仪器到普通工装夹具的各类连接场景，参数化模型的建立能够让结构设计人员在装配设计时直接调用对应规格，快速完成装配约束，同时可以直接生成对应的工程图用于指导生产或者采购，减少重复建模的冗余工作。在模型的细节处理上，头部开槽的底部需要设置微小的退刀结构，避免加工时刀具应力集中，螺杆末端的倒角要符合标准要求，方便装配时顺利拧入螺纹孔，这些细节结构在参数化设计中都需要同步关联，保证任意规格下的模型都具备完整的工艺合理性，不会出现结构干涉或者不符合加工工艺的问题。
