带法兰SPK系列工业行走滚轮结构

这类带法兰的工业车轮，常应用在车间重载转运台车、自动化立体库堆垛机行走端、生产线移载机构、重型工装夹具移位平台这类需要沿固定轨道做直线往复行走的场景中，单侧的法兰结构核心作用是在行走过程中限制轮体的横向窜动，避免轮体脱离轨道引发设备偏移卡滞，相比无挡边的平滚轮，不需要额外加装侧导向轮就能实现行走路径的约束，能简化配套行走机构的整体结构，减少装配时的导向调试工作量。

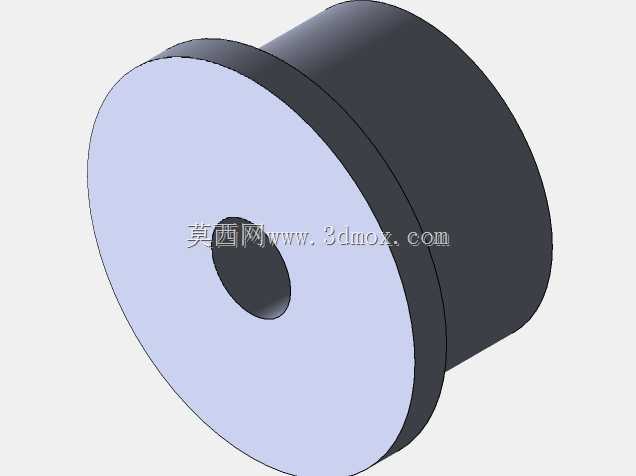

从结构设计逻辑来看，轮体采用一体化台阶式结构，法兰挡边与主承载轮面为同基体加工成型，不存在拼接装配的连接缝隙，避免了长期受侧向挤压力时挡边脱落的风险，主轮面为光滑圆柱面，适配平轨、角轨等多种常见的工业行走轨道接触面，中心的通孔为安装轴孔，可根据承载等级选配不同直径的适配销轴，孔与轴的配合可根据使用场景选间隙配合用于自由转动的从动轮场景，或是过渡配合加键槽用于主动驱动轮的扭矩传递场景。

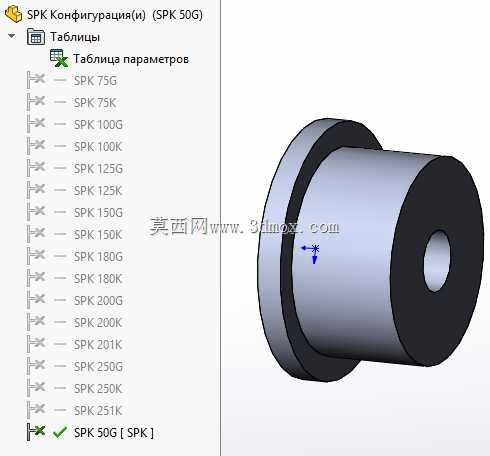

在尺寸覆盖维度上，该系列轮体覆盖了从轻载到重载的多档承载规格，不同规格的轮体外径、法兰外径、轮面宽度、轴孔直径都做了参数化关联设计，在三维建模过程中只需要修改对应规格的参数值，就能快速生成对应型号的完整轮体模型，不需要重复绘制草图特征，能大幅缩短选型阶段的建模出图效率。不同规格的轮体法兰高度也做了匹配设计，对应不同轨道的侧边高度，保证行走时法兰侧面与轨道侧边的接触面积合理，既不会因为法兰过矮导致脱轨，也不会因为法兰过高增加不必要的摩擦阻力与材料成本。

从实际使用的功能特性来看，轮体的主承载面做了等厚设计，保证受压时圆周方向的变形量均匀，转动过程中不会出现偏心抖动的问题，法兰与主轮面的衔接处做了圆角过渡，避免应力集中导致的根部开裂问题，长期承受侧向冲击力时也能保证结构强度。在安装边界上，轮体装入安装座时，需要预留法兰侧的轴向间隙，保证轮体转动时法兰不会与安装座侧板发生摩擦，同时轴端需要做轴向限位，避免轮体沿轴向往复窜动导致法兰与轨道的接触位置偏移，配套的轨道安装时需要保证两侧轨道的平行度在公差范围内，避免轮体在行走过程中持续受单侧侧向力，加剧法兰侧面的磨损。

这类轮体在选型时，首先需要根据设备的总承载重量计算单轮的额定承载，选择对应规格的轮体型号，再根据行走速度、驱动方式确定轴孔的配合形式与连接结构，对于需要频繁启停、冲击载荷较大的使用场景，可选择大一号规格的轮体，预留足够的承载安全系数，降低长期使用过程中的轮体磨损与结构失效概率。建模过程中所有尺寸都与实际加工尺寸做了对应，可直接导出工程图用于生产加工，参数化的结构也方便设计人员根据特殊使用场景快速修改尺寸，生成定制化的轮体结构，不需要从零开始搭建模型，能有效缩短非标设备的设计周期。
