CPU冷却器内置插销结构设计

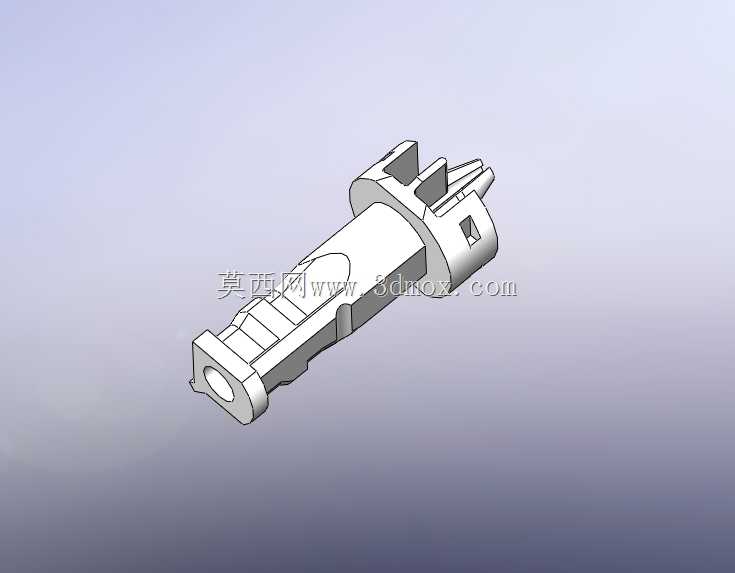

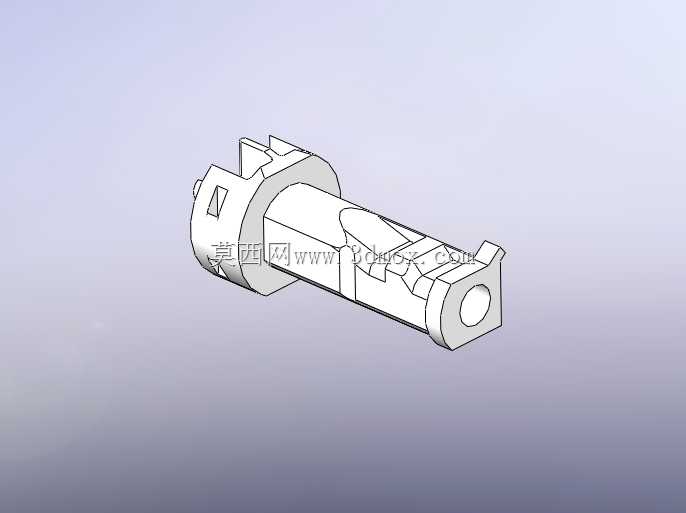

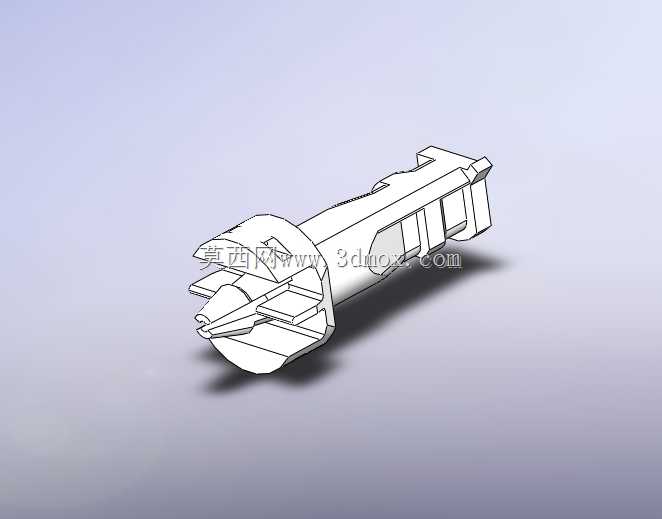

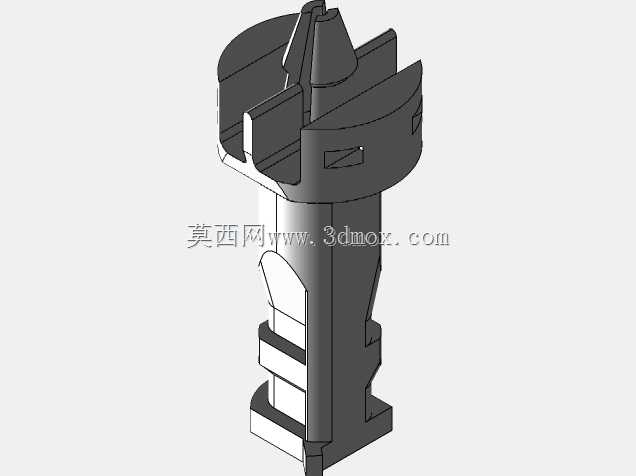

　　在桌面级计算机散热系统的结构组成里，这类内置插销是冷却器推杆支架总成里的核心连接限位零件，日常装机、散热器维护、散热模组拆装的场景中，它承担着推杆与支架基体的定位、锁止、行程限位多重作用，是保证CPU冷却器扣具压力均匀传递、散热底座与CPU顶盖紧密贴合的关键小尺寸结构件。很多装机人员在处理风冷散热器扣具松脱、压力不均导致的CPU温度异常问题时，往往会忽略这类内置插销的磨损或形变问题——实际上插销的配合间隙如果超差，会直接导致推杆施力偏移，散热底座一侧压合不实，出现局部热阻飙升的情况，哪怕硅脂涂抹均匀、风扇转速拉满，也会出现核心温差过大、降频的问题。从结构设计逻辑来看，这个插销的头部采用了多瓣式导向卡扣结构，

　　装配时可以顺着支架的安装孔位滑入，到位后卡扣自动弹开卡入支架的限位槽，不需要额外的卡簧或者螺丝固定，能大幅提升自动化装配的效率，适配消费级电子产品流水线的快装需求，减少装配工序中的零件数量和人工操作步骤。杆身的多道加强筋结构不是随意设计的，一方面是在不增加整体壁厚的前提下提升零件的抗弯折强度，毕竟扣具锁紧时推杆传递的压力会直接作用在插销上，长期使用下如果杆身强度不足，会出现蠕变弯曲，导致扣具压力衰减；另一方面这些筋条同时充当了行程限位的滑轨，和支架内部的导向槽配合，限制推杆的活动行程，避免推杆过度顶推导致扣具变形或者CPU基板受压过载。插销尾部的法兰盘结构是核心的受力承载面，装配到位后法兰端面和支架的定位面完全贴合，

　　承担推杆回位时的轴向冲击力，避免插销从支架孔位中脱出，同时法兰的直径尺寸经过匹配设计，刚好能嵌入支架的沉台内，不会出现凸起干涉周边散热鳍片或者风扇走线的问题。从安装边界来看，这个插销的整体径向尺寸完全适配主流塔式、下压式CPU冷却器的推杆支架内部空腔，装配后不会超出支架的外轮廓，不会和周边的内存插槽、主板供电散热片产生安装干涉，这一点在紧凑型MATX、ITX机箱的装机场景里尤为重要——小机箱内部的空间余量极小，哪怕零件突出1mm都可能导致侧板无法安装或者内存插装受阻。零件头部的导向锥面做了大角度倒角处理，装配时不需要严格对准孔位，顺着锥面就能滑入安装位，能有效降低自动化装配时的对位难度，减少卡料、装偏的不良率。杆身上的让位槽设计，

　　是为了避开支架内部的注塑浇口残留凸起，很多注塑成型的支架零件在浇口位置会有微小的余料凸起，如果插销杆身是整圆柱面，装配时就会被余料卡住，导致插销无法装到位，这些让位槽刚好给浇口余料留出了避让空间，不需要对支架零件做额外的浇口打磨处理，能降低支架零件的后处理成本。在实际的维修替换场景中，这类插销如果出现卡扣断裂、杆身弯曲的问题，不需要更换整个冷却器扣具总成，单独替换插销就能恢复扣具的锁紧力，能大幅降低散热器的维修成本，很多第三方散热配件厂商都会单独生产这类通用规格的插销，供维修和DIY装机使用。从受力角度分析，插销在工作状态下主要承受轴向的推拉力和少量的径向剪切力，所以设计时在卡扣的根部做了圆角过渡，避免应力集中导致卡扣在反复拆装过程中断裂，毕竟用户在清灰、更换硅脂的时候会反复拆装散热器，卡扣的抗疲劳强度直接决定了整个扣具的使用寿命。另外，插销的表面没有尖锐的边角，所有棱边都做了微小的圆角处理，一方面是避免装配时划伤操作人员的手指，另一方面也不会刮伤支架的塑料内壁，减少长期摩擦产生的塑料碎屑掉入主板插槽的风险。
