四通道5V控制继电器模组结构设计

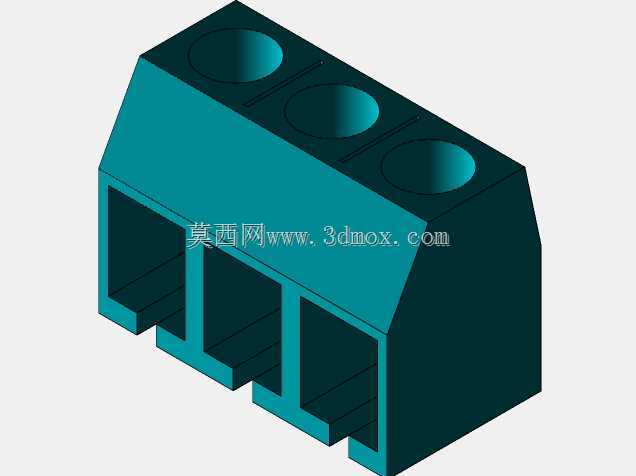

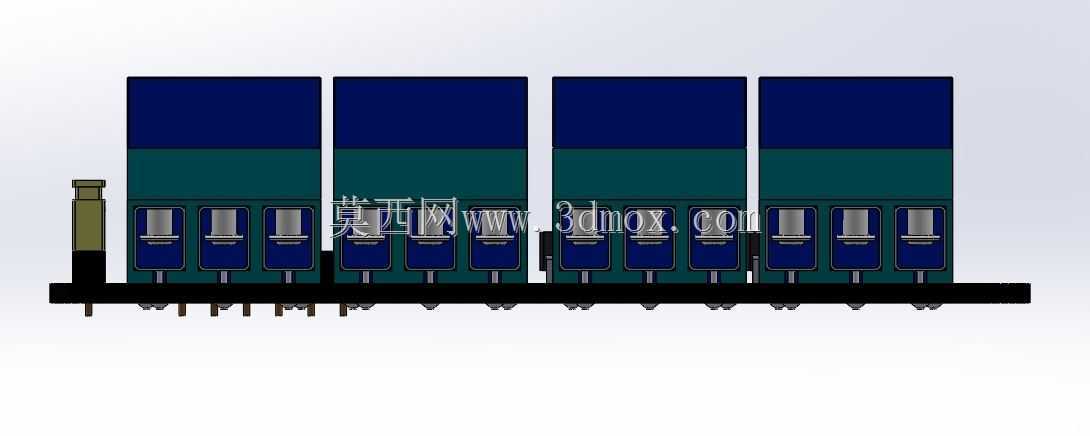

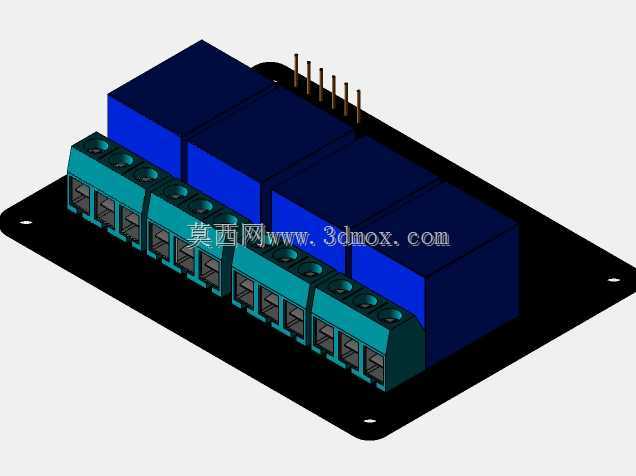

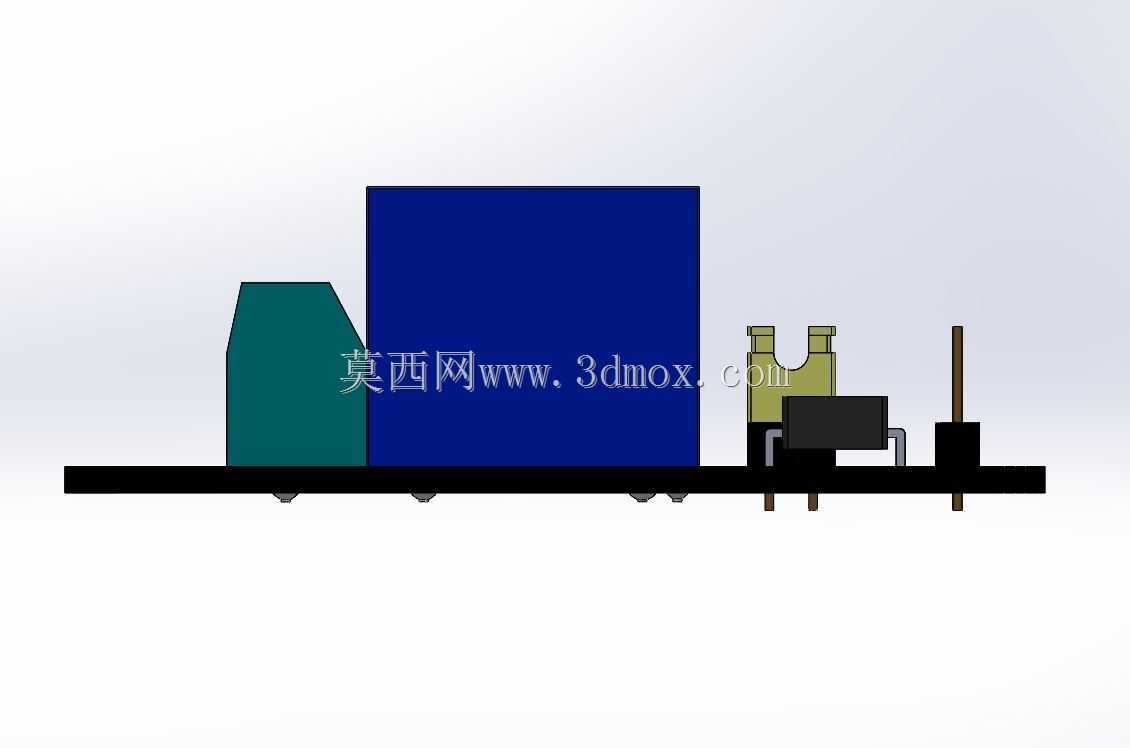

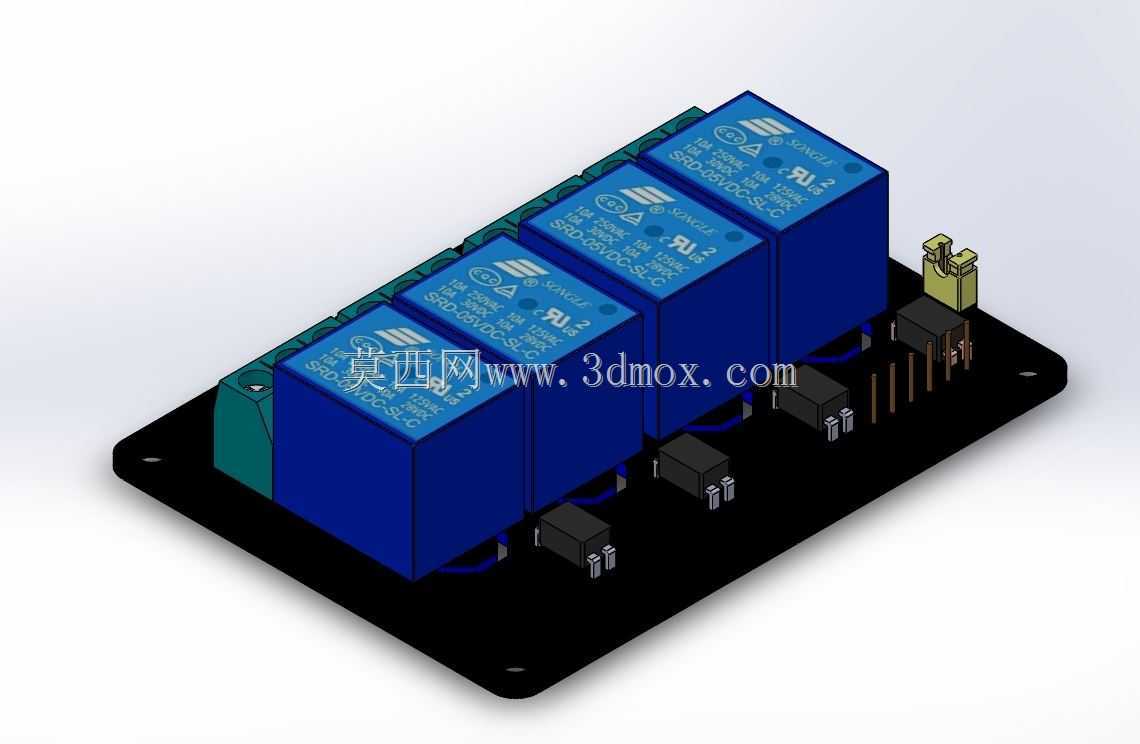

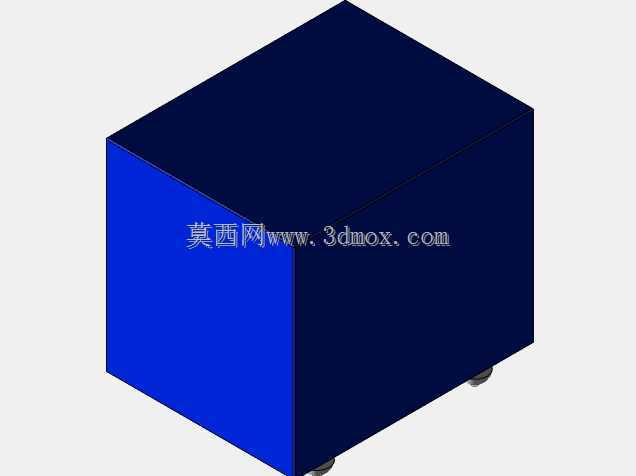

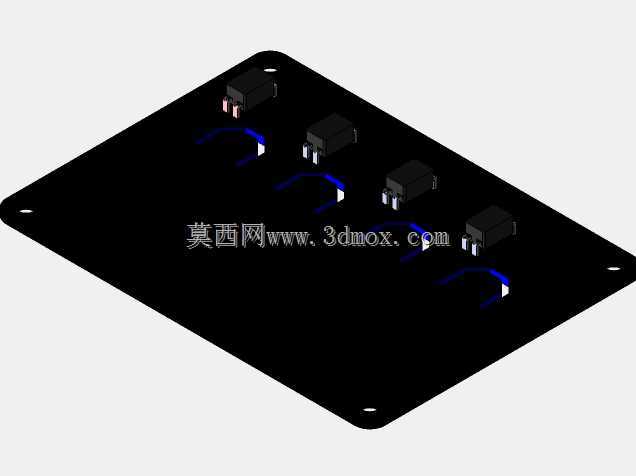

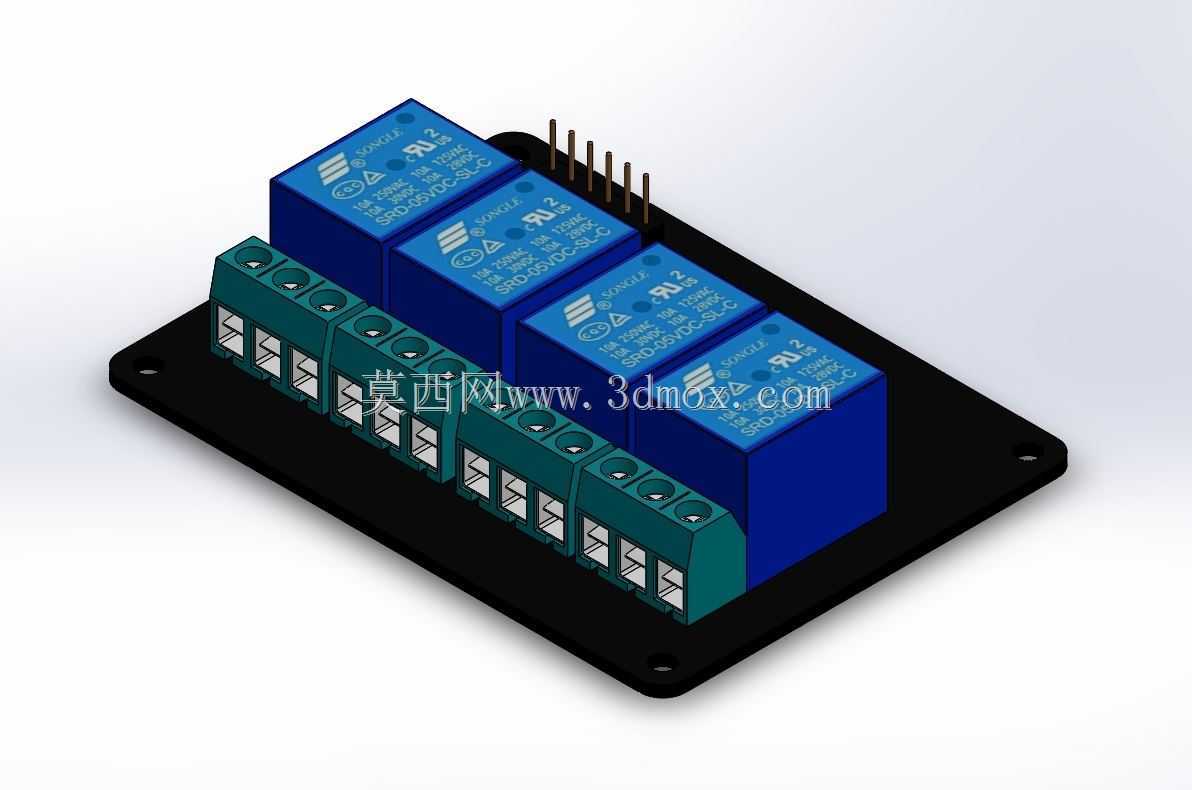

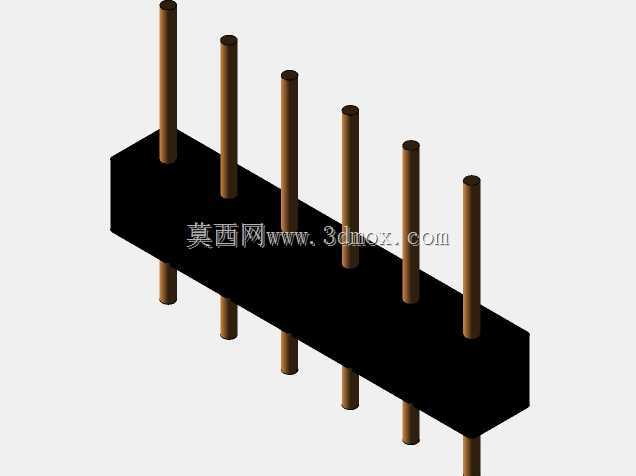

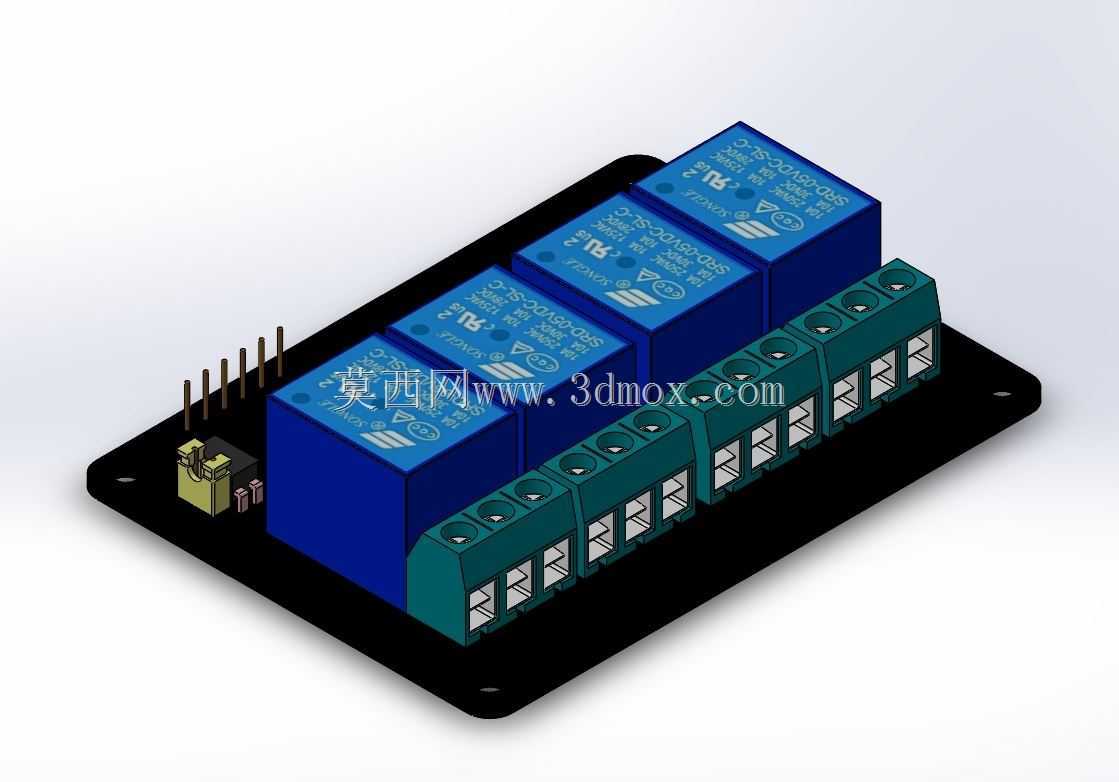

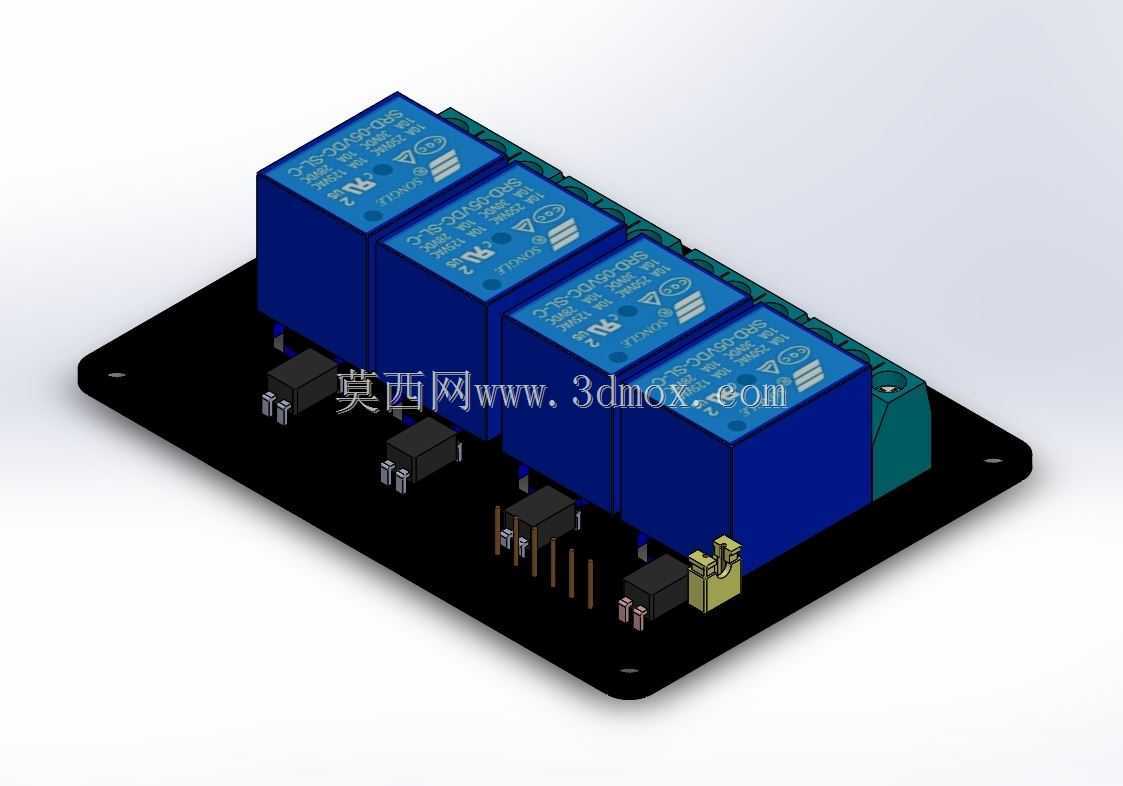

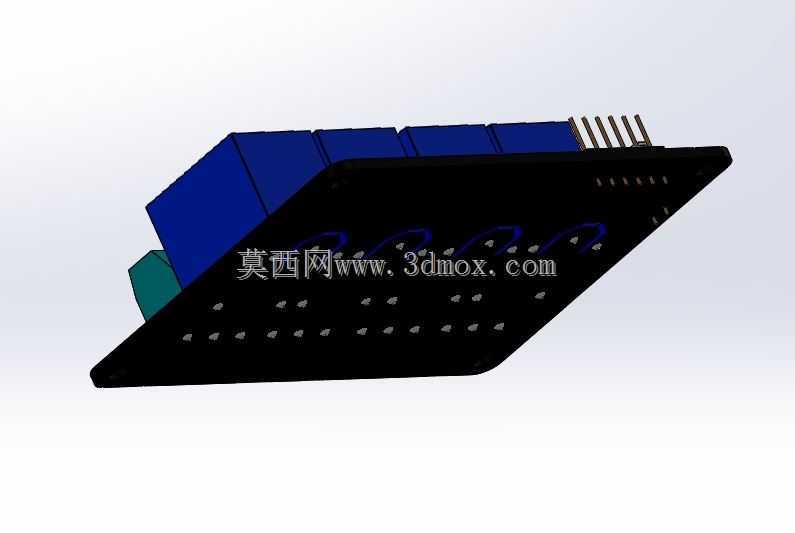

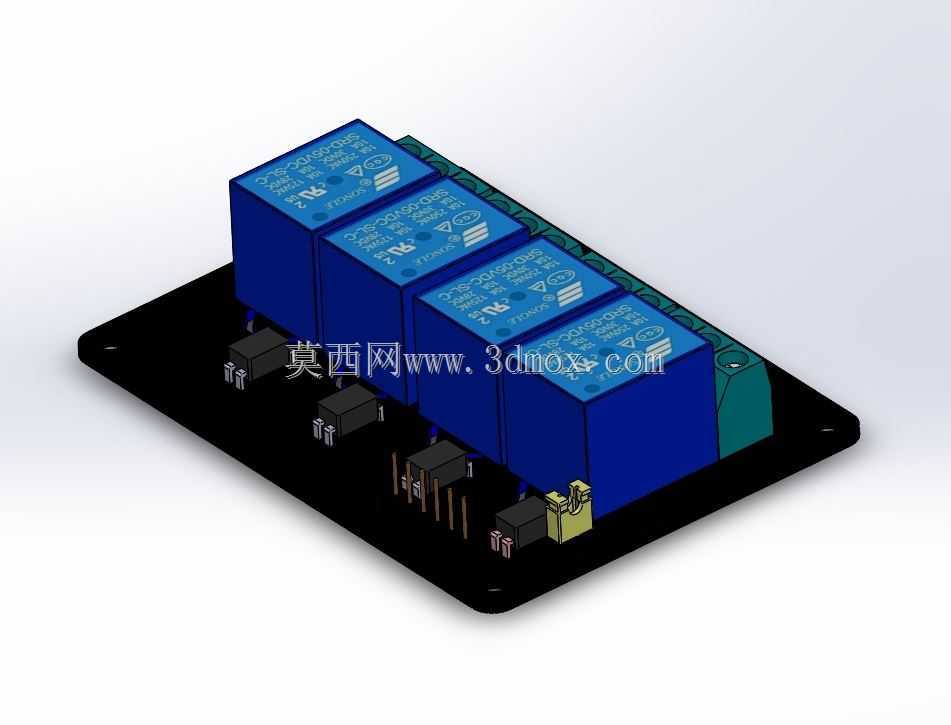

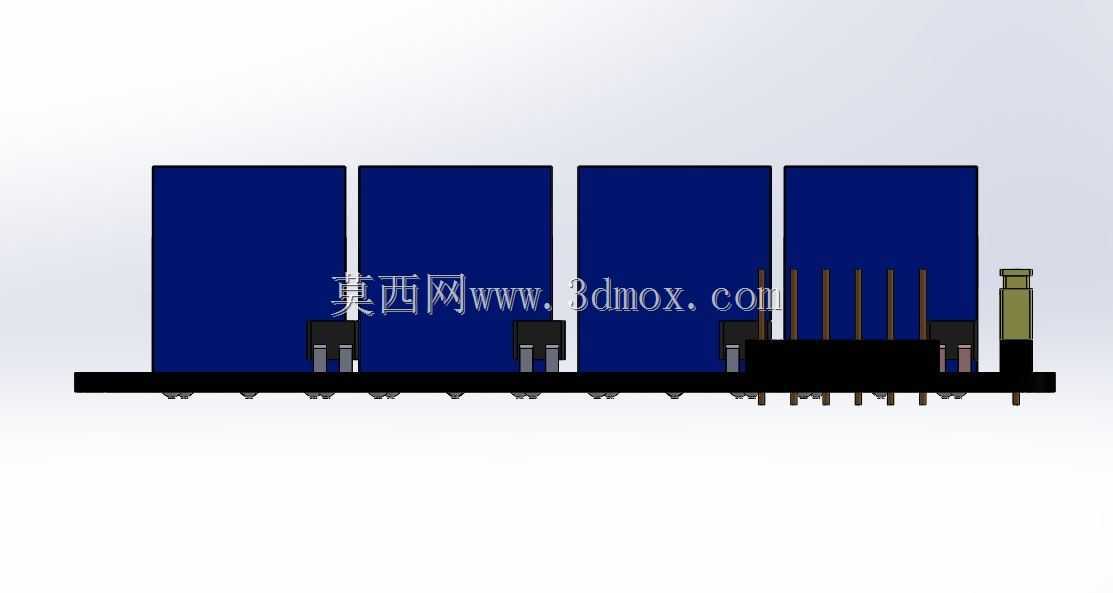

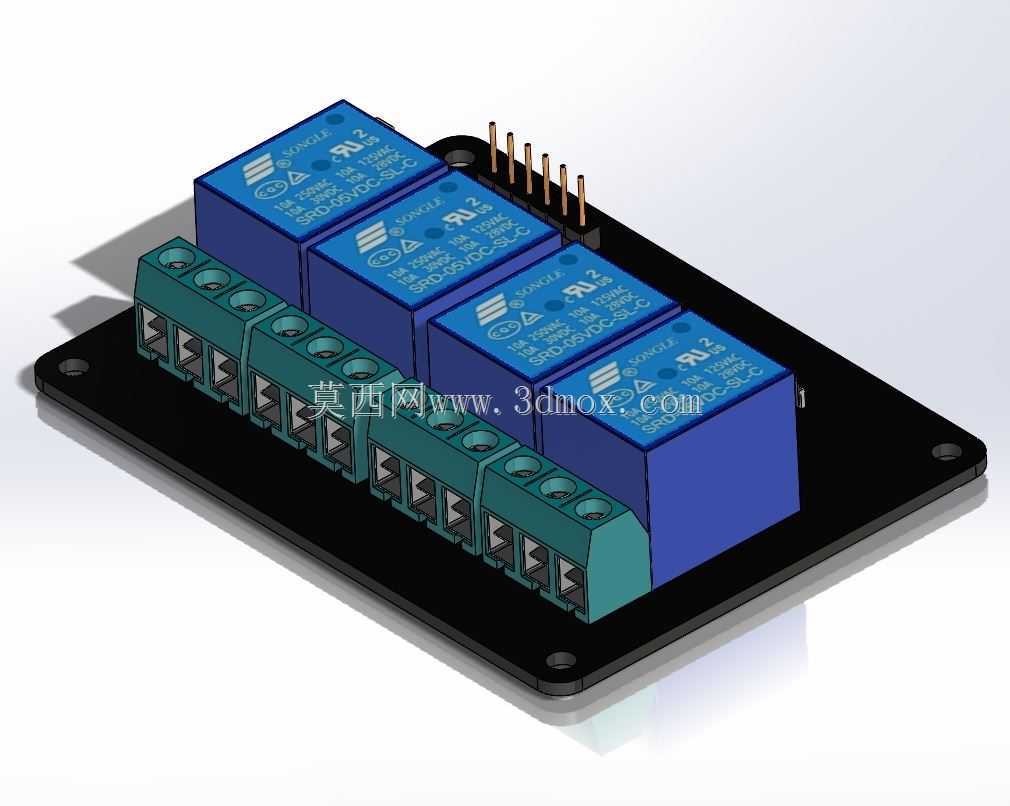

这款四通道低压继电器模组，是面向低压电控场景开发的集成式控制元件，主要应用在小型自动化设备的信号转接、低压负载通断控制场景中，常见于创客开发项目、小型实验台电控回路、智能家居改装控制、教学实验教具等领域，能够实现小信号对多路负载的隔离控制，解决控制端信号功率不足无法直接驱动负载、强弱电回路隔离防护的核心需求。模组整体采用层叠式布局设计，底部为黑色绝缘安装基板，基板四角预留了标准安装孔位，可直接通过螺丝固定在电控箱安装面、设备内壁或者实验台架上，安装边界规整，不会和周边其他电控元件产生空间干涉。基板上集成了四组独立的继电器单元，每个继电器单元对应一路独立的控制回路，四路之间互相隔离，单路出现故障不会影响其他通道的正常工作，大幅提升了模组使用的可靠性。接线端采用绿色栅栏式接线端子排，端子排按照每路继电器的触点端、线圈端做了分区排布，接线时可直接对应端子标识接入线路，无需额外对照复杂的接线图，能够有效降低现场接线的出错概率，同时栅栏式结构可以避免接线后相邻导线触碰造成的短路风险。模组一侧预留了直插式排针接口，可直接插接在单片机开发板、控制信号输出板上，省去了额外焊接控制线的工序，适配常规的低压控制信号输出接口。设计过程中充分考虑了散热与绝缘需求，继电器本体与接线端子之间预留了足够的电气间隙，满足低压电控的安全绝缘要求，基板采用阻燃绝缘材质，即使长时间带载工作产生轻微温升，也不会出现材质形变或者绝缘性能下降的问题。每个继电器单元都带有状态指示结构，工作时可直观判断对应通道的吸合状态，方便调试阶段快速排查回路问题。整体外形紧凑规整，在有限的空间内集成了四路独立控制回路，相比零散安装四个独立继电器，能够大幅节省电控安装空间，简化柜内布线流程，同时统一的安装基准也让后期维护更换更加便捷。
