易格斯E4.32系列重载e链电缆拖链设计

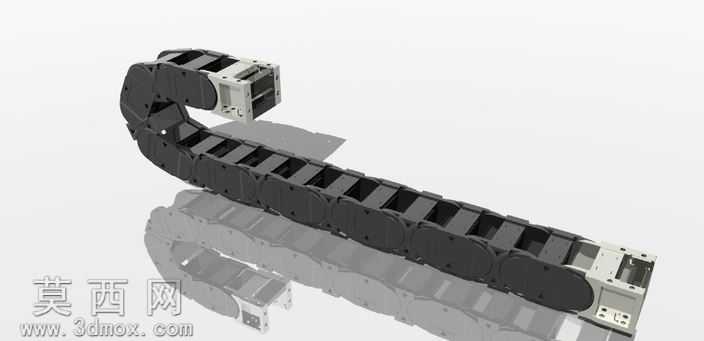

本模型为易格斯E4.32系列e链电缆链，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循易格斯官方产品的尺寸规范，对每一节链节的铰接结构、限位卡扣、侧边开合结构都做了精准还原。建模初始阶段先完成单节链节的基准草图绘制，以链节的铰接回转中心为基准定位，分别绘制链板主体、销轴孔、卡扣卡槽、线缆容纳腔的轮廓线，通过拉伸、切除、倒角等基础特征完成单节链节的实体建模，同时对链节内侧的圆角过渡做了细化处理，避免实际使用中磨损线缆外护套。完成单节链节建模后，通过阵列配合铰接约束完成整链的装配，每相邻两节链节的转动角度严格匹配产品的弯曲半径参数，确保拖链弯曲时不会出现卡滞、结构干涉的问题，同时还原了拖链两端的安装接头结构，接头处的安装孔位、固定卡扣都与实物一致，可直接用于设备布局的干涉检查。材质渲染阶段，拖链主体采用增强尼龙材质的视觉效果，调整漫反射、粗糙度参数还原工程塑料的哑光质感，铰接销轴部分采用金属材质的高光反射效果，区分不同部件的材质属性，渲染时添加柔和的环境光，清晰展现拖链的结构层次与细节特征。结构设计上，该款e链采用双侧可开合的结构设计，无需辅助工具即可快速打开链节完成线缆的铺设与更换，链节内部的分隔结构可对不同类型的电缆、气管、油管进行分仓排布，避免线缆之间相互摩擦干扰，链节的限位结构可精准控制拖链的最小弯曲半径，防止线缆过度弯折造成线芯断裂，整体结构强度高、运行噪音低，适用于各类自动化设备、机床、机械手的长行程线缆防护场景，建模过程中对所有配合面都做了公差适配，确保模型可直接用于工程装配验证、运动仿真模拟，能够直观展现拖链在往复运动过程中的状态，提前排查设备布局中线缆排布的干涉问题。
