德林N型直线滑动轴承安装座结构

项目分类:通用五金配件 发布时间:2022-01-04 ID:490729
  • 德林N型直线滑动轴承安装座结构
  • 德林N型直线滑动轴承安装座结构

  在轻载直线往复运动的设备布局中,这类配套线性导轨使用的滑动轴承安装座是很常见的传动导向部件,常见于3C检测设备的滑台模组、小型包装线的推料机构、实验室自动化取样装置这类对安装空间要求紧凑、运行噪音控制要求高的场景,相比传统滚珠直线轴承,干式滑动结构不需要定期加注润滑脂,在无尘车间、洁净度要求高的生产环境里适配性更强,不会因为润滑脂渗漏污染工件或者作业台面。

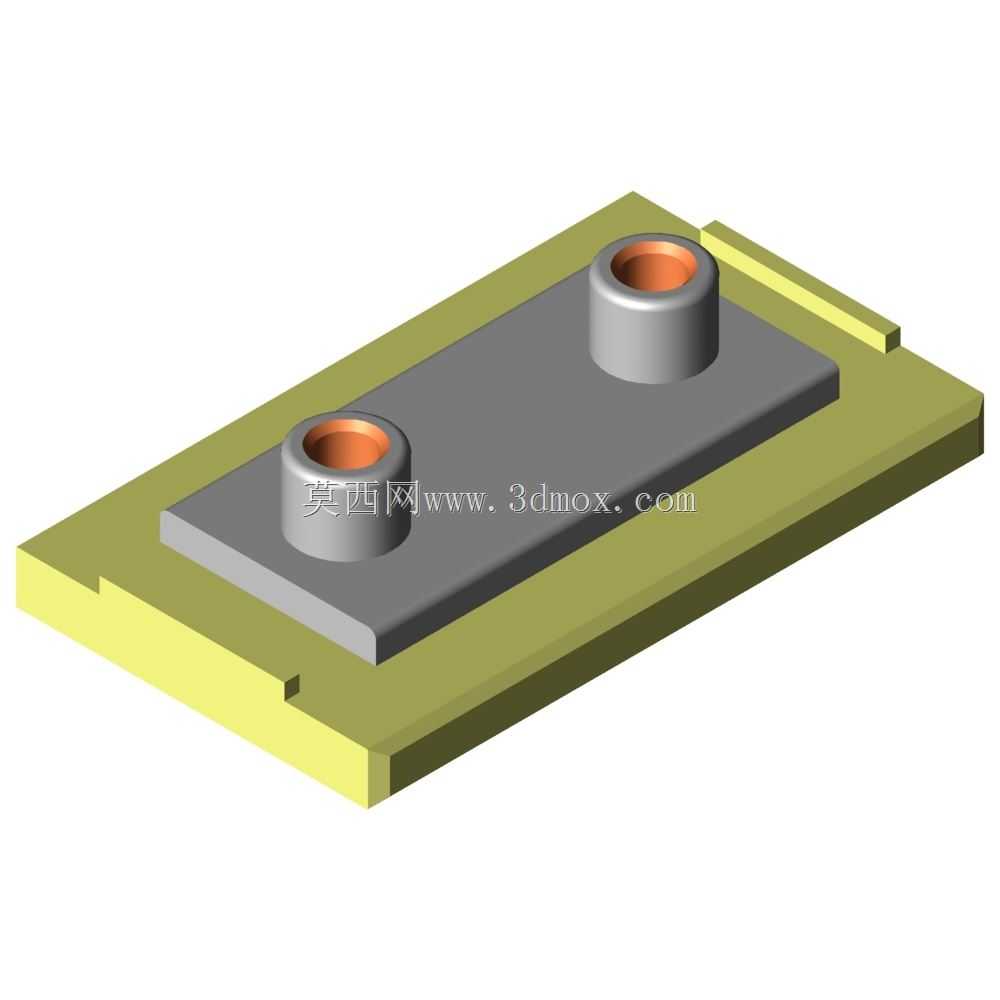

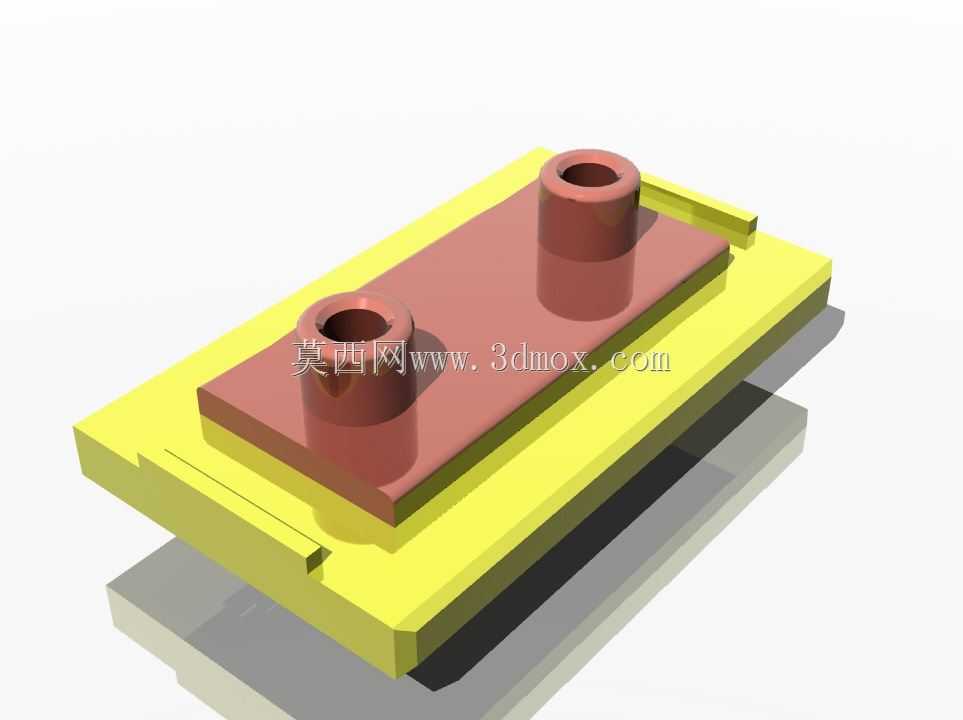

  从结构设计逻辑来看,这个部件采用分体式承载思路,底座部分做了阶梯式的定位凸台,和配套导轨的安装槽直接嵌合定位,不需要额外做销孔定位就能保证安装后的直线度,减少装配时的调校工作量。上方两个带衬套的安装柱是核心承载部位,衬套采用自润滑耐磨材质,内孔和导向轴做间隙配合,单边间隙控制在0.02-0.05mm区间,既保证滑动时无卡滞,也能控制径向跳动量,满足轻载场景下的运动精度要求。两个安装柱的中心距严格匹配配套igus NS-01-27线性导轨的安装孔位,固定方式采用M4螺钉从底座下方锁入,螺钉头完全沉在底座的沉孔内,不会突出底座平面,安装后整个底座可以完全贴平在设备安装板上,不会出现局部悬空导致的受力变形问题。

  实际选型使用时需要注意安装边界,底座的整体宽度要比配套导轨的滑接槽宽出2mm左右,长度方向预留出两端极限位置的滑动余量,避免运行到行程端点时和导轨两端的限位块发生干涉。底座的厚度设计兼顾了刚性和轻量化要求,在两个安装柱的下方做了局部加厚处理,承受径向载荷时不会出现柱体倾斜的问题,其余区域做了等厚薄壁设计,整体重量控制在较低水平,降低滑动时的惯量,适合高速短行程的往复运动场景。衬套和安装柱采用过盈压装的配合方式,压装后衬套内孔会有微量收缩,压装完成后需要做一次内孔的精铰处理,保证和导向轴的配合间隙在设计范围内,避免压装后出现卡滞、滑动阻力过大的问题。

  这类干式滑动轴承座的适用工况有明确的边界,适合径向载荷不超过500N、运行速度在1m/s以内的往复运动场景,不能用在重载冲击载荷的工况下,也不适合在有大量硬质粉尘的环境中长期使用,粉尘进入衬套和导向轴的配合面会加速衬套磨损,缩短使用寿命。在做整机结构布局时,导向轴的两端支撑座要和这个轴承座的安装基准面保持共面,平行度公差控制在0.1mm/100mm以内,否则滑动过程中会出现别劲的问题,不仅会增大滑动阻力,还会导致衬套偏磨,提前失效。

  从建模细节来看,这个模型还原了实际加工的所有工艺特征,底座边缘做了C0.5的倒角处理,去除加工毛刺,安装柱的顶端做了小倒角,方便压装衬套的时候导向,螺钉沉孔的深度刚好容纳M4圆柱头螺钉的头部,不会出现螺钉头突出或者沉孔过深导致的螺纹啮合长度不足问题。底座底部的定位凸台尺寸公差按h7级精度设计,和导轨槽的配合间隙控制在合理范围,装配时可以轻松推入,同时不会有明显的旷量。两个衬套的内孔同轴度公差控制在0.03mm以内,保证导向轴穿入后两个支撑点受力均匀,不会出现单点受力过大的问题。
