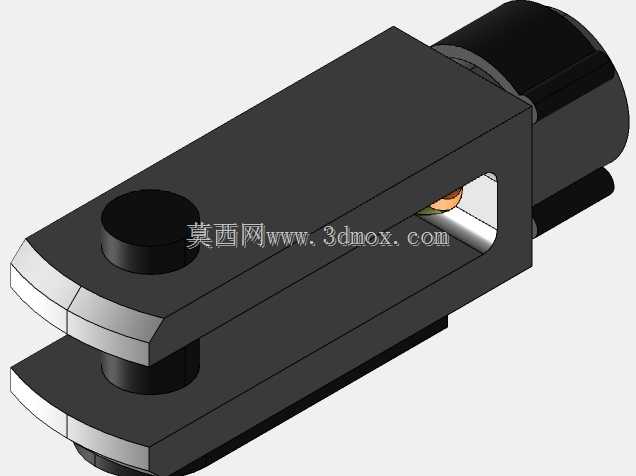

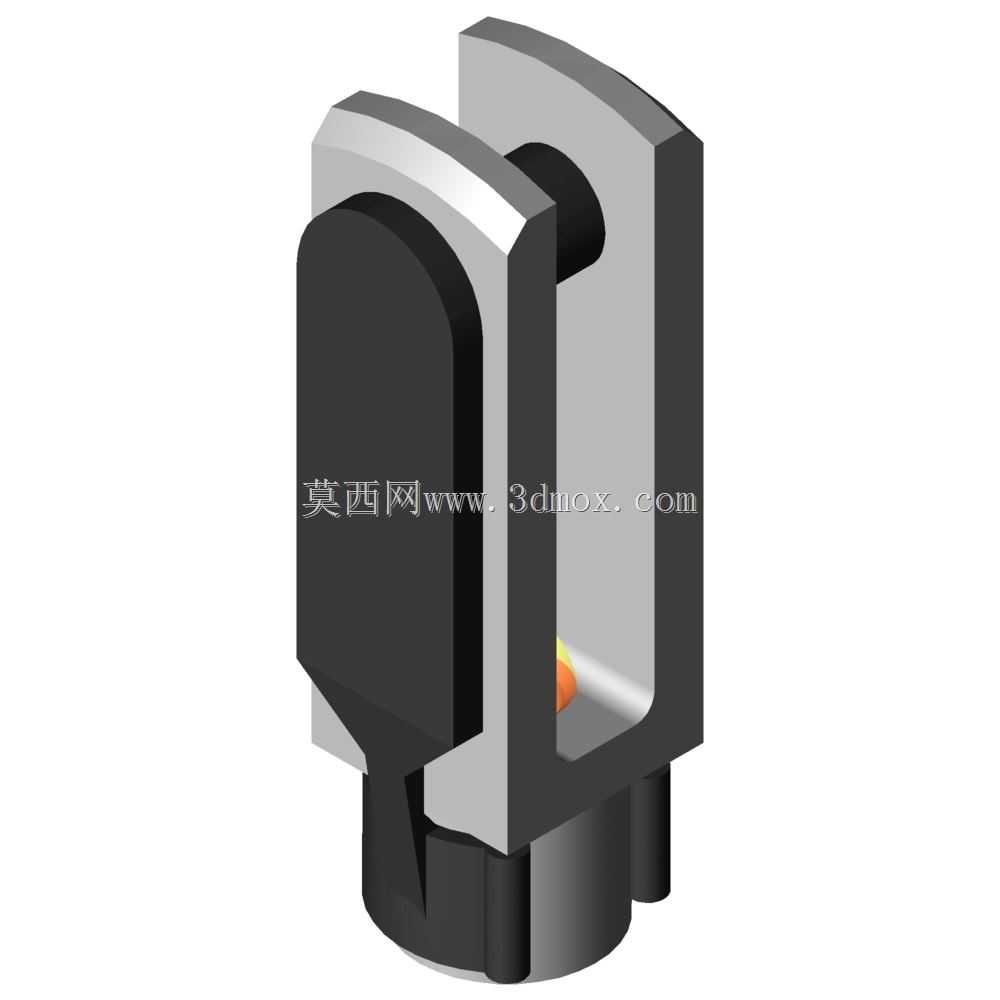

带弹簧加载销M5螺纹长柄U形夹接头结构

　　在轻工自动化输送线、小型包装设备的连杆传动环节，以及检测设备的微动执行机构末端，这类带弹簧加载销的U形夹接头是实现小载荷铰接传动的核心连接件，尤其适配5mm规格的igubal轴承安装场景，能在有限安装空间内完成两部件间的角度补偿与动力传递，避免刚性连接带来的应力集中问题。日常设备维护中常能在小型摆杆驱动、风门调节机构、轻载夹具的铰接点位见到这类结构，它不需要复杂的安装辅件，依靠自身集成的弹簧销就能完成快速装拆，在频繁需要调整铰接点位的实验设备、小批量定制自动化工位上实用性很强。

　　从功能特性来看，这款U形夹接头集成了铰接轴承与连接螺纹的双重作用，内置的弹簧加载销可以在无额外紧固件的情况下保持销轴的轴向定位，防止设备运行过程中销轴窜动脱落，同时允许铰接端在一定角度范围内自由摆动，补偿安装过程中出现的同轴度误差，避免连杆传动过程中出现卡滞。长柄结构的设计让M5螺纹连接段拥有足够的旋合长度，保证与配套连杆的连接强度，即使在往复摆动的交变载荷下，也不会出现螺纹松脱的问题，适配的5mmU形夹轴承具备自润滑特性，在无额外润滑的工况下也能长期保持顺畅转动，减少日常维护的工作量。

　　设计这款结构的时候，首先要明确铰接端的开口尺寸需要匹配对应规格的轴承外圈安装公差，U形槽的两个平行侧壁需要保证足够的平面度与平行度，避免轴承装入后出现偏载导致转动卡滞；弹簧销的安装孔需要与U形槽侧壁垂直，同轴度误差控制在合理范围内，保证弹簧销装入后能顺畅伸缩，同时销体与轴承内孔的配合间隙要兼顾装拆便利性与传动精度，间隙过大会导致铰接点位晃动，间隙过小则会增加装拆难度甚至出现卡滞。长柄段的M5螺纹需要预留足够的退刀槽，避免螺纹加工到U形夹根部造成应力集中，同时长柄的外径要略小于螺纹大径，保证配套的连杆连接件能顺利套入，螺纹段的长度要根据常用连杆的连接厚度确定，保证拧紧后有足够的螺纹啮合扣数，满足小载荷下的抗拉、抗剪强度要求。

　　从安装边界来看，这款U形夹接头的整体外形尺寸适配紧凑安装空间，U形端的宽度、厚度尺寸需要匹配对应铰接点位的安装间隙，安装时需要保证被连接件的铰接耳厚度不超过U形槽的净开口宽度，避免装入后出现侧壁挤压轴承的问题；M5螺纹端连接的连杆内孔需要与螺纹规格匹配，安装后需要检查弹簧销是否完全弹出卡入轴承内孔，确认销轴轴向定位可靠，铰接部位摆动无卡滞。在实际选型应用中，要注意这类结构仅适用于小载荷的铰接传动场景，不能用于重载冲击的传动点位，安装时要避免过度敲击U形侧壁导致结构变形，弹簧销的伸缩端不能被异物卡阻，否则会失去轴向定位作用导致销轴脱落。日常巡检中只需要检查铰接部位的转动顺畅度，观察弹簧销的定位状态即可，不需要额外加注润滑脂，配套的自润滑轴承能满足长期运行的耐磨需求。
