SL枕块式径向滑动轴承结构设计

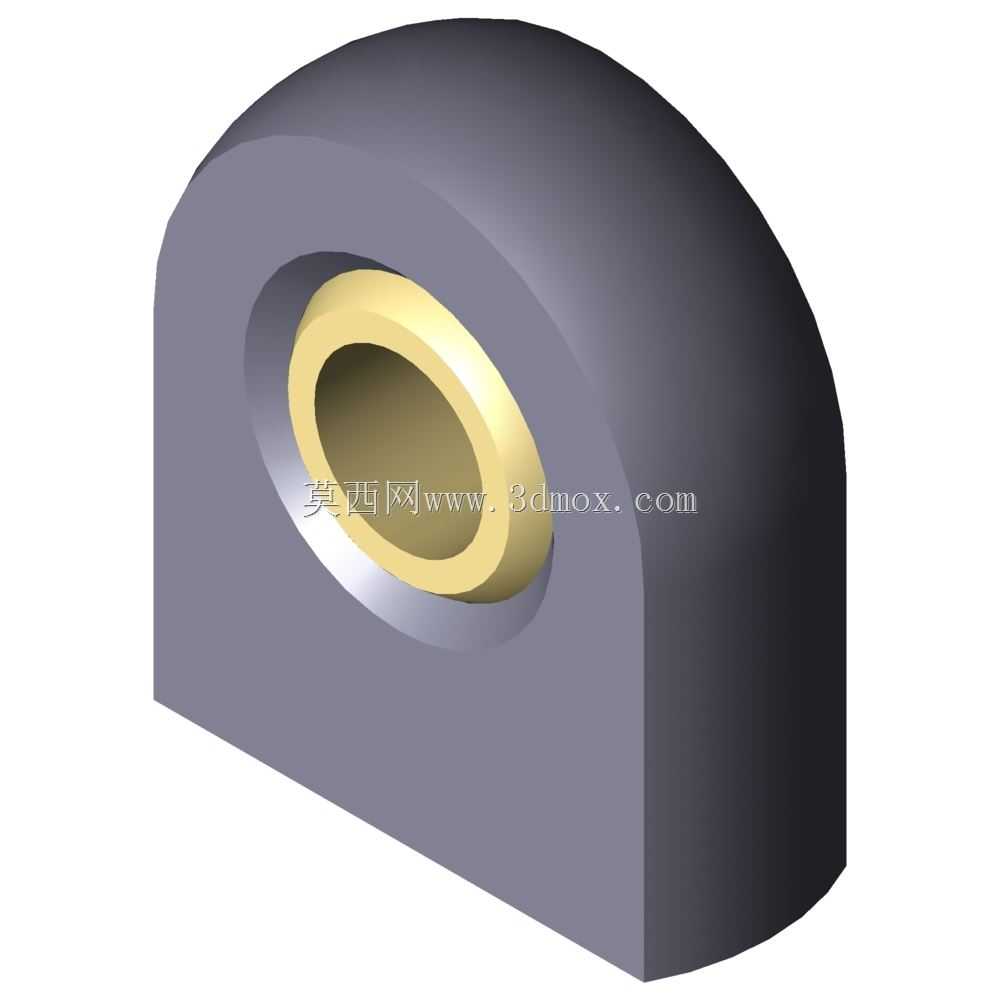

　　这类枕块式滑动轴承常被用在轻载、低速的铰接传动场景里，比如小型输送线的摆杆铰接位、包装设备的连杆浮动支承、户外简易机械的转动关节处，相比滚动轴承，它的结构更紧凑，对安装空间的占用更小，而且自带一定的自调心余量，能补偿安装时的小角度同轴度误差，避免轴件在运转过程中出现卡滞、偏磨的问题。从结构上看，它的外部壳体采用了半圆弧顶加平直安装面的设计，底部平直端面可以直接贴合设备的安装基板，不需要额外加工复杂的定位止口，安装时只需要通过壳体两侧的安装孔穿入紧固件即可完成固定，这种外形设计也让壳体的应力分布更均匀，在承受径向载荷的时候，圆弧过渡的位置不会出现明显的应力集中，能有效提升壳体的抗疲劳寿命。内部嵌套的轴套采用了自润滑材质，

　　日常维护不需要频繁加注润滑脂，在粉尘较多、不便定期维护的工况下也能长期稳定工作，轴套和外壳体采用过盈配合压装，配合面的公差控制在H7/p6区间，既保证轴套不会在运转过程中跟转，也不会因为过盈量太大导致轴套内孔收缩变形，影响轴件的转动灵活性。设计这类轴承的时候，首先要明确支承轴的直径尺寸，以此确定轴套的内孔公称尺寸，轴套的壁厚通常取内孔直径的十分之一到八分之一，保证足够的耐磨层厚度，同时不会让整体结构过于笨重；外壳体的安装孔中心到轴孔中心的高度尺寸，要匹配设备的安装基面到轴系的中心高要求，避免安装后轴系出现高低错位；外壳体的整体宽度要比轴套的宽度宽出2到3毫米，两端留出微小的限位凸边，防止轴套在受到轴向窜动力的时候从壳体里脱出。

　　在实际选型应用的时候，要注意它的承载方向是垂直于底部安装面的径向载荷，不适合承受较大的轴向力，如果工况存在轴向窜动，需要额外搭配轴向挡圈或者推力垫片来限制轴的轴向位移。安装边界方面，这类枕块轴承的安装基面平面度要求控制在0.1毫米以内，如果基面过于粗糙或者存在倾斜，会导致壳体安装后出现变形，挤压内部轴套导致内孔失圆，增大轴的转动阻力；轴件插入轴套的配合间隙通常取0.05到0.12毫米，根据工况的温度变化范围调整，温度较高的场景可以适当放大间隙，补偿材料热膨胀带来的尺寸变化。和传统的立式带座轴承相比，这种枕块结构的厚度更薄，适合安装在空间狭窄、轴系距离安装面较近的位置，比如设备门板的铰接位、防护罩的翻转支承点，

　　它的外露轮廓没有突出的棱角，不会和周边运动的部件发生干涉，外壳体的圆弧顶面也不容易积灰积料，在食品加工、纺织这类对清洁度有一定要求的场景里，清理维护也更方便。建模的时候要注意壳体和轴套的配合面不要做多余的倒角，避免压装的时候出现切屑，轴套内孔的两端要做微小的导入倒角，方便轴件顺利穿入，同时避免轴件端部的锐边刮伤轴套内壁，破坏自润滑层。在做装配校核的时候，要模拟轴件在最大偏转角度下的状态，确认轴的外圆不会和壳体的两端孔口发生剐蹭，通常允许的最大偏角在3度以内，超过这个角度就需要选用调心范围更大的轴承结构，或者调整安装支座的位置精度。
