小型自润滑枕式安装座轴承结构

　　在轻载自动化输送线、小型包装设备执行机构、桌面级工装夹具的转动副设计中，这类10mm规格的枕式座轴承是出镜率极高的支撑部件，很多刚接触结构设计的工程师容易把它和标准铸铁带座轴承混淆，实际上这类工程塑料材质的枕座轴承，核心优势是免维护、低自重、安装容错率高，完全适配不需要频繁拆解维护、载荷不大但对安装空间有严格限制的工位。从实际使用场景来看，这类轴承常被用在光伏组件分拣线的从动辊两端支撑、小型贴标机的标签收放料辊支撑、3D打印设备的导辊定位、实验室小型输送装置的转轴固定工位，相比传统金属带座轴承，它不需要额外加装油嘴定期注脂，在无尘车间、食品包装这类对油污管控严格的场景里，能省去不少日常维护的工作量，也不会因为润滑油渗漏污染加工物料。

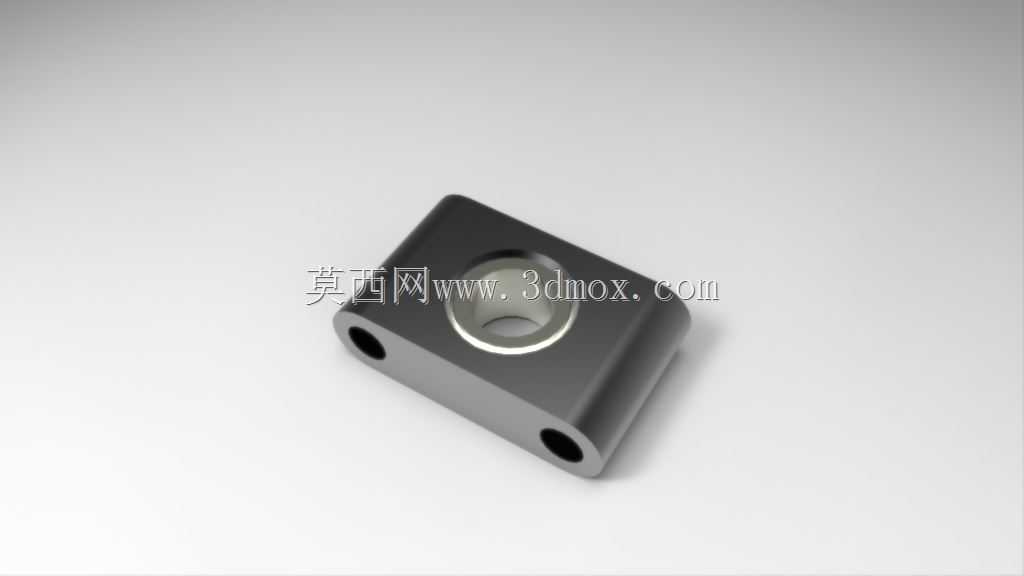

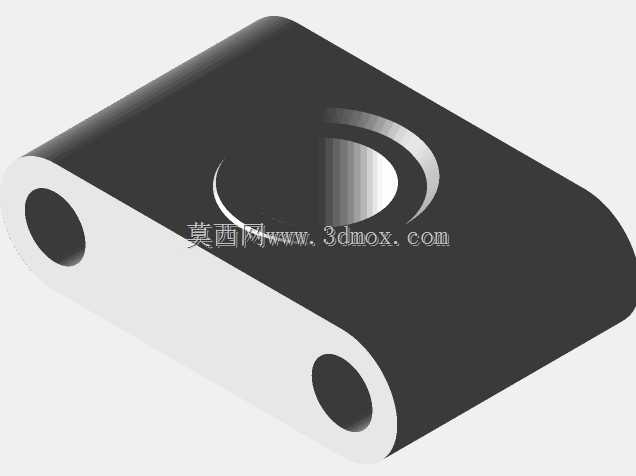

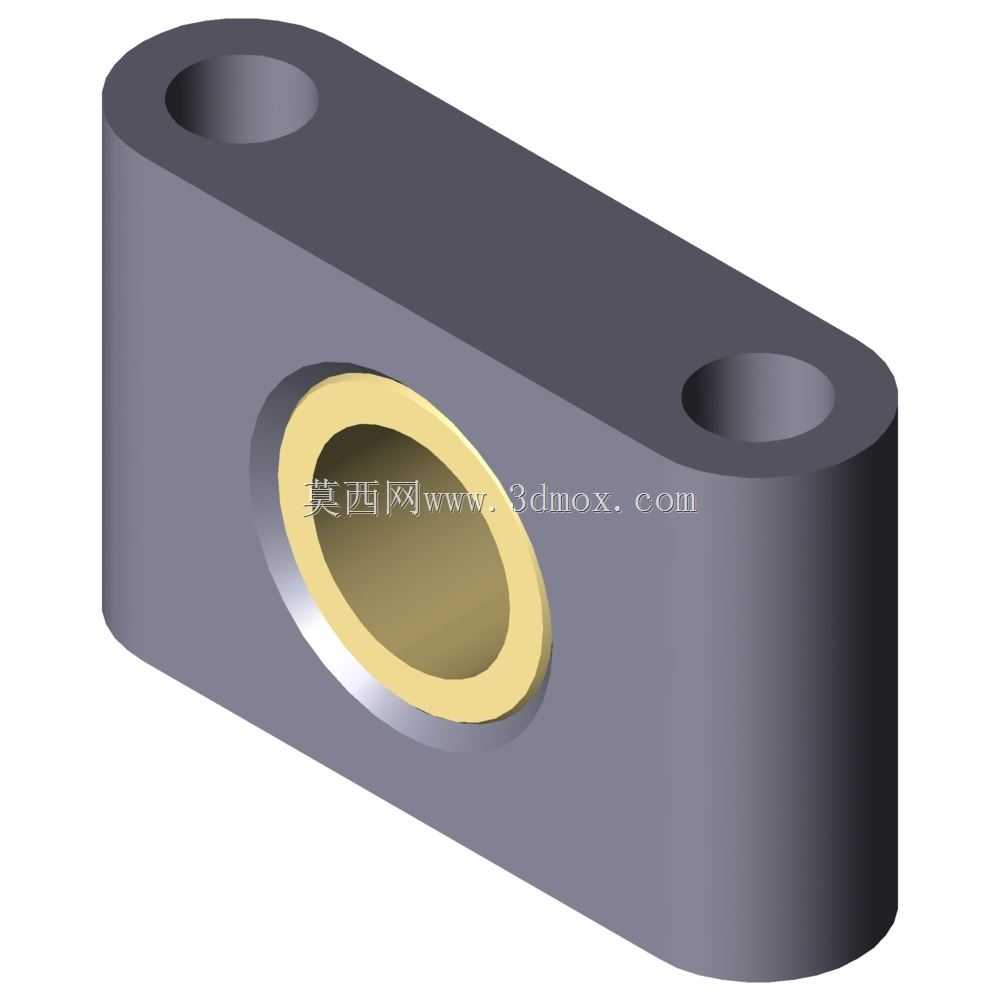

　　从结构设计逻辑来看，这个枕座轴承采用一体化的座体与内嵌轴套结构，座体整体为长条形块状结构，两端设置同轴的沉头安装孔，安装时可以直接通过内六角螺栓穿过安装孔，将整个轴承座固定在设备的安装基板上，不需要额外加工定位止口，两个安装孔的中心距预留了足够的调整余量，即使安装板上的孔位存在小范围的加工误差，也能顺利完成装配，不会出现螺栓卡滞无法穿入的问题。中间的轴承内孔为10mm公称直径，内嵌的自润滑轴套内壁直接和光轴配合，轴套和座体之间采用过盈压装的固定方式，不需要额外的卡簧或者紧定螺钉定位，装配时只需要将轴套用压力机压入座体的内孔即可，压装过程中要注意保证轴套端面和座体端面齐平，避免压装歪斜导致轴转动时出现卡滞。

　　从安装边界尺寸来看，整个座体的厚度方向尺寸控制得非常紧凑，两端安装孔的沉头深度刚好能容纳内六角圆柱头螺栓的头部，安装完成后螺栓头部不会突出座体表面，不会和周边的运动部件产生干涉。座体的上下平面为平行的安装基准面，安装时只需要将底面贴合在设备的安装板平面上即可，不需要额外加工定位槽，对于安装板的平面度要求也不高，即使安装板存在0.2mm以内的平面度误差，也不会影响轴承的转动顺畅度。需要注意的是，这类轴承的径向承载能力相比同尺寸铸铁座轴承要低，设计选型时要核算实际工况的径向载荷，不能用在重载冲击的工位，比如冲压设备的曲轴支撑、重型输送机的主辊支撑这类场景就不适用，但是在轻载、转速不超过1000rpm的转动工位，它的使用寿命完全能满足设备的设计需求，而且自身重量只有同尺寸金属轴承座的三分之一左右，能有效降低设备的整体自重，对于移动类工装、小型桌面设备的轻量化设计非常友好。

　　在三维建模过程中，这个零件的建模逻辑也非常清晰，首先通过拉伸特征生成座体的基础外形，对两端的棱边做合适的圆角处理，避免应力集中，之后拉伸切除出两端的安装沉孔和中间的轴承内孔，再单独建模内嵌的自润滑轴套，通过装配约束将轴套压入座体的内孔位置，建模时要注意轴套和座体内孔的配合公差，过盈量控制在0.02-0.05mm之间，既保证压装后不会松动，也不会因为过盈量太大导致轴套内孔收缩变形，影响和光轴的配合间隙。另外在做装配干涉检查时，要注意预留出轴穿过轴承后的轴向窜动间隙，一般预留0.1-0.3mm的间隙即可，避免轴受热膨胀后出现卡滞。很多工程师在选型时容易忽略这类工程塑料轴承的温度适用范围，它的长期工作温度一般在-40℃到80℃之间，如果用在靠近加热模块的工位，比如热封机构附近的辊轴支撑，就要核算周边的环境温度，避免温度过高导致座体变形失效。
