自调心卡夹式薄壁轴承结构设计

　　在轻工输送、食品包装、小型自动化装配线这类对安装空间有严格限制的场景里，轴系的对中误差一直是影响常规轴承使用寿命的核心痛点——很多悬臂式导辊、小直径从动轮的安装座是冲压钣金件，加工精度有限，轴与座孔的同轴度往往只能控制在0.5°以内，常规深沟球轴承一旦承受偏载，滚道局部应力会快速攀升，早期点蚀失效的概率会提升3倍以上。这款自调心卡夹轴承的设计，就是针对这类轻载、安装精度不足的工况做的定向优化。

　　从功能逻辑上看，它没有采用传统带座外球面轴承的铸造外壳+顶丝锁紧结构，而是把调心功能和轴向卡接功能集成在轴承本体上：外层的卡夹结构做了对称的开槽设计，安装时不需要额外的轴承端盖、轴用挡圈，只要把轴承压入对应规格的安装孔，外层的弹性卡爪就会卡在安装板的预制卡槽里，同时完成径向定位和轴向固定，整个安装过程不需要额外紧固件，装配效率比传统轴承提升60%以上，非常适合大批量装配的流水线设备。内层的轴承衬圈采用低摩擦的工程复合材料，和外层的金属卡套之间预留了微小的摆动间隙，允许轴在1°范围内自动偏摆补偿，不会因为安装座的加工误差、设备运行中的机架形变导致轴承卡滞，这一点在长距离多辊道输送线上优势尤其明显——整条线几十根导辊，不需要逐根校准同轴度，只要把轴承卡进安装孔就能正常运行，大幅降低了现场安装调试的难度。

　　从结构设计的细节来看，这款轴承的调心间隙控制得非常克制，没有做大角度调心冗余，毕竟它针对的是轻载工况，过大的调心间隙反而会导致回转精度下降。内层滚道和轴的配合采用间隙配合设计，不需要热装，常温下就能直接推到轴的对应位置，外层卡爪的倒角做了15°的导向设计，压装时不会刮伤安装孔的漆面或者镀层，对于食品设备、医疗设备这类对外表面防腐有要求的场景，这个细节能避免安装过程中破坏防腐层导致的锈蚀问题。卡爪的开槽位置做了应力分散的圆弧过渡，反复拆装5次以上也不会出现弹性衰减或者断裂，满足设备维护时反复拆装的需求。

　　关于安装边界的尺寸控制，这款轴承的轴向厚度比同内径的常规带座外球面轴承薄40%左右，适合安装在空间局促的悬臂辊端部，比如包装机的送膜辊、贴标机的导纸辊、3D打印机的从动导轮，这类位置往往没有足够的空间安装轴承座和端盖，卡夹式的结构刚好能把轴承整体嵌在安装板的孔内，不会额外占用轴向空间。它的径向承载能力针对轻载场景设计，适合承受100N以内的径向载荷，不适合重载冲击的工况，选型时需要注意匹配载荷范围，避免过载导致卡套变形失效。另外它的调心范围是围绕轴承中心的全向摆动，不管是轴的倾斜还是安装座孔的倾斜都能补偿，不像有些剖分式轴承只能补偿单方向的角度误差，在机架容易出现焊接形变的非标设备上，这种全向调心的特性能减少很多后期运维的麻烦。

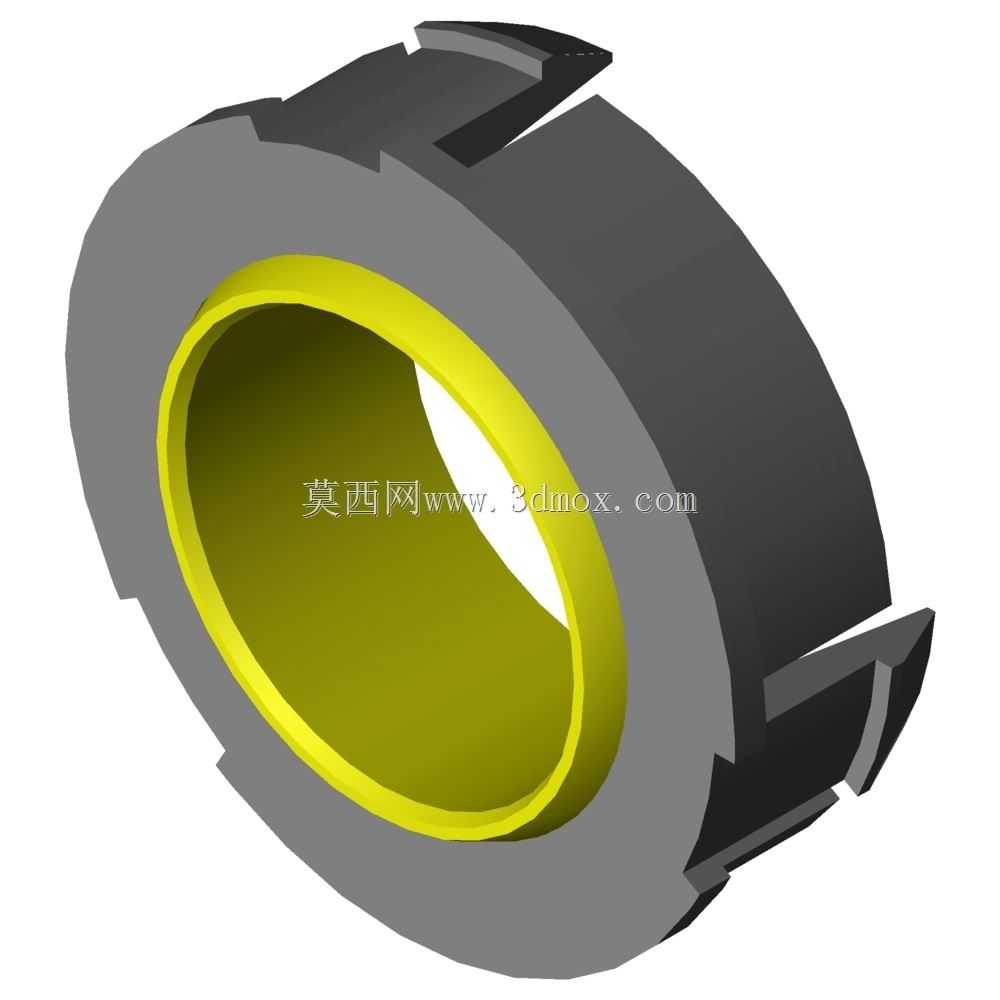

　　从建模的角度看，这个模型还原了卡爪的弹性开槽细节、内层衬圈的台阶定位结构、内外层之间的配合间隙，做装配仿真的时候可以直接模拟压装过程，验证卡爪和安装孔的过盈量是否合理，也能模拟轴偏摆时内外圈的相对运动，检查是否会出现结构干涉。对于做小型非标设备设计的工程师来说，直接调用这个模型能省去自己画卡夹弹性结构的时间，而且结构细节都是经过实际工况验证的，不会出现设计出来的结构弹性不足或者卡接不牢的问题。在实际选型替换的时候，只要确认安装板的厚度、卡接槽的直径、轴的内径这三个核心尺寸匹配，就能直接替换同类型的进口卡夹轴承，不需要修改安装结构，能有效降低设备的配件采购成本。
