30mm规格枕式滑动轴承座结构设计

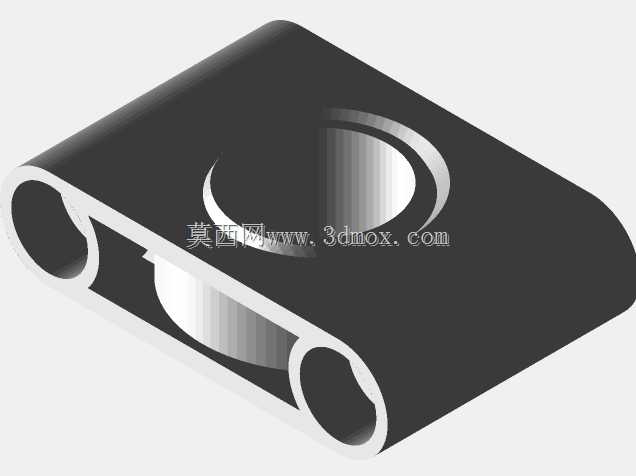

　　在轻工输送、包装设备、小型自动化生产线的轴系布局中，枕式滑动轴承座是承担径向支撑、补偿轴系微量偏移的核心基础部件，本次呈现的30mm内径枕座轴承结构，针对中低速、轻载连续运行的工况做了适配性优化，区别于标准剖分式滚动轴承座，这类一体式枕座结构更适合安装空间紧凑、维护频次低的作业场景。从实际安装边界来看，该轴承座采用双安装孔对称布局，两个安装孔的中心距与座体长度做了等比例匹配，安装孔为贯通式光孔设计，可适配M8或M10规格的内六角圆柱头螺栓直接固定在设备安装基板上，座体底部为全平面贴合结构，无需额外加工定位止口，安装时仅需保证基板贴合面的平面度误差不超过0.1mm/m，即可避免座体安装后产生附加内应力。

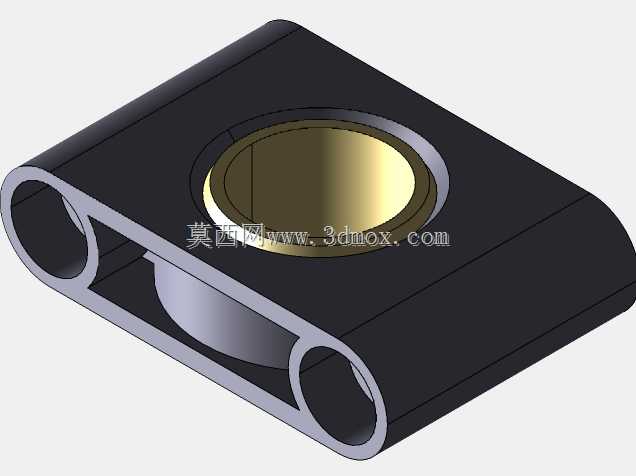

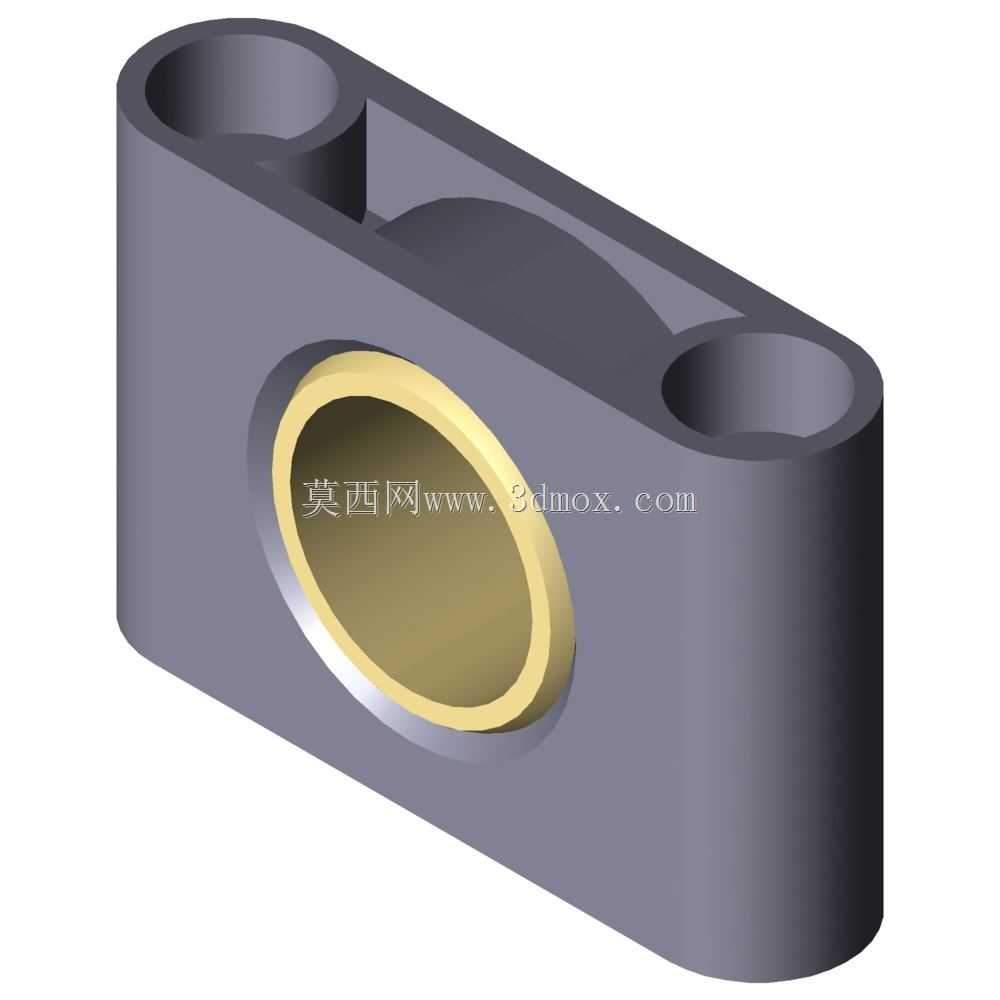

　　座体主体采用灰铸铁材质的结构设计思路，灰铸铁的减震性能可以有效吸收轴系运行中产生的微幅振动，降低轴承衬套与转轴之间的冲击磨损，中间轴承安装位的内孔与衬套采用H7/p6的过盈配合，保证衬套在座体内不会随转轴转动产生周向滑移，衬套选用自润滑复合材料制作，内壁预置固体润滑层，在无额外油脂润滑的工况下也能维持稳定的摩擦系数，适合食品包装、纺织设备这类不方便频繁加注润滑油的作业场景。从结构细节来看，座体两侧的安装凸台做了加厚处理，凸台厚度比座体主体壁厚高出3mm，可避免螺栓锁紧时凸台部位产生压溃变形，轴承内孔的两端做了1×45°的导入倒角，方便衬套压装时的对位，同时也能避免压装过程中衬套外壁被孔边切屑划伤，影响配合精度。

　　座体中间的镂空减重槽并非单纯为了减少材料用量，槽体的轮廓沿着轴承孔的受力方向做了弧形过渡，在保证座体整体刚性的前提下，减少了铸造过程中的壁厚差，降低铸件冷却时产生缩孔、变形的概率，同时减重槽的存在也能增加座体的散热面积，长时间运行时衬套摩擦产生的热量可以通过座体更快散发到空气中，避免润滑层过热失效。在实际选型应用中，这类枕座轴承通常用于支撑平行于安装面的水平转轴，比如皮带输送机的从动辊轴、小型包装机的送膜辊轴、自动化设备的过渡传动轴，轴系的径向载荷方向垂直向下时，座体的受力状态最优，可承受的额定径向载荷能达到1.2kN，若载荷方向存在水平分量，需要在选型时核算安装螺栓的抗剪强度，避免螺栓受剪断裂。

　　建模过程中对安装孔的位置度做了严格约束，两个安装孔相对于轴承孔中心的对称度误差控制在0.05mm以内，保证安装后轴承孔的轴线与安装基面的平行度符合轴系对中要求，避免转轴运行时产生附加弯矩，导致衬套偏磨。座体的所有棱边都做了R0.5的圆角处理，既避免加工和安装过程中锐边划伤操作人员，也能减少铸件的应力集中点，提升座体的抗疲劳强度。和同规格的立式轴承座相比，这种枕式结构的整体高度更低，在安装空间的垂直方向尺寸受限时，能有效压缩设备的整体高度尺寸，同时双安装孔的固定方式比单孔固定的轴承座抗扭转性能更好，在轴系存在启停冲击的工况下，座体不会绕安装孔产生偏转。需要注意的是，这类滑动轴承座不适合高速重载的传动场景，当转轴线速度超过2m/s时，衬套的磨损速率会明显上升，此时应当选用带密封结构的滚动轴承座替代，在适用工况范围内，该结构的枕座轴承无需复杂的维护，仅需每半年检查一次衬套的磨损量，当衬套内壁的磨损量超过0.3mm时，更换同规格衬套即可继续使用，维护成本远低于整体式滚动轴承组件。
